Утилизация тепла при пузырьковом и пленочном кипении

Министерство образования и науки Российской Федерации

Санкт-Петербургский государственный политехнический университет

Институт информационных технологий и управления

Кафедра систем и технологий управления

ОТЧЕТ

О НАУЧНО - ИССЛЕДОВАТЕЛЬСКОЙ РАБОТЕ

"Утилизация тепла при пузырьковом и пленочном кипении".

Санкт-Петербург 2015

Оглавление

Введение

1. Теплоотдача при кипении

1.1 Уравнение теплоотдачи

1.2 Коэффициент теплоотдачи

Заключение

Литературный овзор

Введение

Теплообмен - это самопроизвольный необратимый процесс передачи энергии от одного тела к другому или от одной части тела к другой, обусловленный различием их температур.

Существуют следующие элементарные виды теплообмена: теплопроводность, конвекция теплоты и тепловое излучение. Сочетание теплопроводности и конвекции, наблюдаемое в жидкостях, называют конвективным теплообменом. Если конвективный теплообмен происходит между поверхностью и жидкостью, омывающей эту поверхность, то такой вид теплообмена называют конвективной теплоотдачей.

В зависимости от фазового состояния жидкости различают теплоотдачу в однофазной среде и теплоотдачу при фазовых превращениях, например: при конденсации (переход пара в жидкость) и кипении (переход жидкости в пар).

Кипением называется процесс образования пара внутри объема жидкости в виде паровых пузырьков или паровой пленки.

При конвективной теплоотдаче кипение происходит около нагретой поверхности теплообмена (около стенки). Если при этом происходит свободная конвекция жидкости в "неограниченном" пространстве, то процесс называют "теплоотдачей при кипении в большом объеме".

Объем считается большим (неограниченным), если изменение его размеров не влияет на процесс теплообмена между жидкостью и стенкой. В противоположность этому процесс называют "теплоотдачей при кипении в ограниченном объеме", например при кипении жидкости в трубах.

утилизация тепло кипение теплоотдача

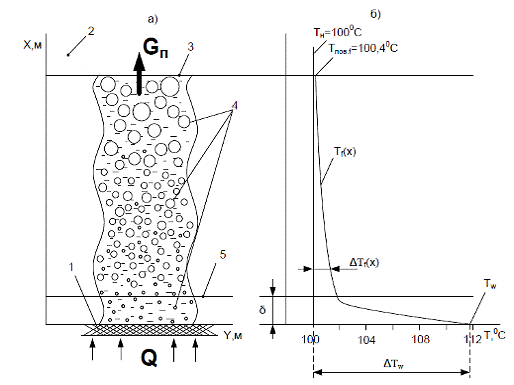

Рис. 1. Пример распределения температуры в объеме кипящей воды (=111,80 C, =1 бар):

a) - картина процесса кипения;

б) - распределение температуры;

- поверхность теплообмена (стенка);

- насыщенный водяной пар;

- поверхность воды;

- всплывающие паровые пузыри;

- внешняя граница пограничного слоя;

температура поверхности жидкости;

 - температура поверхности теплообмена (стенки);

 - температура насыщения жидкости при заданном давлении;

 - давление насыщения;

δ - толщина пограничного слоя;- тепловой поток от стенки к воде;

 - массовый расход образовавшегося пара

В процессе теплоотдачи в кипящей жидкости формируется температурное поле (рис. 1, б). При этом жидкость оказывается перегретой выше температуры насыщения, соответствующей давлению в жидкости. В температурном поле можно выделить две характерные области.

Тепловой пограничный слой - весьма тонкий слой жидкости, прилегающий непосредственно к поверхности стенки, в пределах которого сосредоточено практически все изменение температуры жидкости: от температуры поверхности до температуры в ядре потока (см. рис.1).

Тепловое ядро потока - вся остальная жидкость за пределами теплового пограничного слоя.

Количество теплоты, необходимое для перевода жидкости в пар в процессе кипения можно рассчитать по формуле:

где m - масса жидкости (кг), L - удельная теплота парообразования.

Удельная теплота парообразования показывает, какое количество теплоты необходимо, чтобы превратитъ в пар 1 кг данного вещества при температуре кипения. Единица удельной теплоты парообразования в системе СИ: [L] =1Дж/кг. С ростом давления температура кипения жидкости повышается, а удельная теплота парообразования уменьшается и наоборот.

Рис. 2. График кипения

Во время кипения температура жидкости не меняется.

Температура кипения зависит от давления, оказываемого на жидкость.

Каждое вещество при одном и том же давлении имеет свою температуру кипения.

При увеличением атмосферного давления кипение начинается при более высокой температуре, при уменьшении давления - наоборот.

Так, например, вода кипит при 100°С лишь при нормальном атмосферном давлении.

1. Теплоотдача при кипении

1.1 Уравнение теплоотдачи

При кипении, как и во всех других процессах теплоотдачи, используют уравнение теплоотдачи (закон Ньютона), устанавливающее связь между температурным напором "стенка - жидкость" и тепловым потоком через поверхность теплообмена:

Q =a ×( - )×F (1)

или Q =a ×D ×F (2)

или q =a ×D (3)

где Q - тепловой поток, Вт; q=Q/F - поверхностная плотность теплового потока, Вт/м2; F - поверхность теплообмена (стенки), м2; a - средний по поверхности F коэффициент теплоотдачи, Вт/ (м2К);  - температура поверхности теплообмена (стенки), 0С;  - температура насыщения жидкости при заданном давлении, 0С.

При этом в качестве температурного напора выступает перегрев стенки:

D =T f, max = - (4)

где DT f, max - максимальный перегрев жидкости, 0С.

Таким образом, тепловой поток пропорционален площади F поверхности теплообмена и температурному напору D между стенкой и жидкостью.

1.2 Коэффициент теплоотдачи

Коэффициент теплоотдачи a, Вт/ (м2К), - это коэффициент пропорциональности в законе Ньютона, характеризующий интенсивность теплоотдачи. Величина коэффициента теплоотдачи при кипении зависит от большого числа различных факторов:

а) физических свойств жидкости;

б) чистоты жидкости;

в) ее температуры и давления;

г) геометрической формы, размеров и ориентации в пространстве поверхности теплообмена;

д) материала и шероховатости (чистоты обработки) поверхности;

е) величины перегрева жидкости и т.п.

Поэтому определение коэффициента теплоотдачи при кипении - весьма трудная задача. Различают локальное (в данной точке поверхности) и среднее по поверхности теплообмена значение коэффициента теплоотдачи:

Т F Q w D × a =, (5)

Выражение (5) позволяет рассчитать коэффициент теплоотдачи на основе экспериментального определения величин Q, F и D.

Режимы кипения (теплоотдачи)

Механизм кипения и интенсивность теплоотдачи зависят от величины перегрева стенки. Выделяют три основных режима кипения: пузырьковый, переходный и пленочный.

На практике наиболее часто встречается кипение жидкости на твердой поверхности теплообмена, через которую подводится тепловая энергия.

Процесс кипения является частным случаем конвективного теплообмена, в котором происходит дополнительный перенос массы вещества и теплоты паровыми пузырями от поверхности нагрева в объем жидкости.

Пузырьковый режим

Радиус межфазной поверхности пузырька-зародыша пропорционален размеру образующей его микрошероховатости на поверхности стенки. Поэтому в начале пузырькового режима кипения, при незначительном перегреве жидкости, "работают" лишь крупные центры парообразования, поскольку пузырьки-зародыши малых центров имеют радиус меньше критического.

С увеличением перегрева жидкости активизируются более мелкие центры парообразования, поэтому количество образующихся пузырей и частота их отрыва возрастают.

В результате интенсивность теплоотдачи чрезвычайно быстро увеличивается (рис. 3, область 2). Коэффициент теплоотдачи достигает десятков и даже сотен тысяч Вт/ (м2К) (при высоких давлениях).

Это обусловлено большой удельной теплотой фазового перехода и интенсивным перемешиванием жидкости растущими и отрывающимися пузырьками пара. Режим пузырькового кипения обеспечивает наиболее эффективную теплоотдачу. Этот режим применяется в парогенераторах тепловых и атомных электростанций, при охлаждении двигателей, элементов конструкции энергетических, металлургических, химических агрегатов, работающих в условиях высоких температур. Теплоотдача при пузырьковом режиме пропорциональна количеству действующих центров парообразования и частоте отрыва пузырей, которые, в свою очередь, пропорциональны максимальному перегреву 8 ∆ жидкости и давлению . силу этого средний коэффициент теплоотдачи может быть рассчитан по формуле вида:

где C1, z, n - эмпирические постоянные; ∆Tw - перегрев стенки, 0С; . - давление насыщения (внешнее давление жидкости), бар.

Формулу используют в расчетах пузырькового кипения при граничных условиях первого рода.

Рис. 3. Кривые теплоотдачи при кипении: 1 - конвективная область без кипения; 2 - область пузырькового кипения; 3 - переходная область; 4 - область пленочного кипения; 5 - участок пленочного кипения со значительной долей передачи тепла излучением; кр1, кр2 - соответственно точки первого и второго кризисов кипения.

Первый кризис кипения. Переходный режим

При дальнейшем увеличении перегрева (∆Tw) интенсивность теплоотдачи, достигнув максимума в критической точке "кр1", начинает снижаться (см. рис.3 область 3) из-за слияния всевозрастающего количества пузырей в паровые пятна. Площадь паровых пятен возрастает по мере увеличения ∆Tw и охватывает в итоге всю стенку, превращаясь в сплошную паровую пленку, плохо проводящую теплоту.

Таким образом, происходит постепенный переход от пузырькового режима кипения к пленочному, сопровождающийся снижением интенсивности теплоотдачи. Начало такого перехода называют первым кризисом кипения. Под кризисом понимают коренное изменение механизма кипения и теплоотдачи.

Второй кризис кипения. Пленочный режим

При дальнейшем увеличении перегрева (∆Tw) интенсивность теплоотдачи, достигнув минимума во второй критической точке "кр2", снова начинает возрастать в области пленочного режима кипения (см. рис.3, области 4 и 5). Такую перемену характера влияния перегрева на теплоотдачу называют вторым кризисом кипения.

В пленочном режиме кипения сплошная пленка пара оттесняет жидкость от поверхности и условия теплообмена стабилизируются, а коэффициент теплоотдачи перестает снижаться, оставаясь практически постоянным. Тепловой же поток, согласно закону Ньютона (3), снова начнет увеличиваться из-за возрастания температурного напора ∆Tw. Интенсивность теплоотдачи в пленочном режиме кипения весьма низка, и это приводит к сильному перегреву поверхности теплообмена.

Кипение в большом объёме

Тепловой поток, передаваемый от поверхности к кипящей воде можно однозначно связать с перепадом температур между стенкой и жидкостью:
