Контрольная работа: 16-ти этажный 2-х секционный жилой дом

t_{от. пер.,} z_{от. пер.} - средняя температура, ˚С и продолжительность, сут, периода со средней суточной температурой ниже или равной 8˚С по СНиП 23-01-99

t_в=18˚С t_от.пер.=-3,8˚С z_{от. пер.}=213 сут.

R₀^тр находим по таблице 1б* [2]

R₀^тр = 3,01 м²С°/Вт

δ - толщина слоя, м

λ - расчетный коэффициент теплопроводности материала слоя, Вт/(м˚С) (табл. 1.4 [2]) в зависимости от условий эксплуатации

γ₁=1600 кг/ λ₁=0,7 Вт/м˚С

γ₂=600 кг/ λ₂=0,26 Вт/м˚С

γ₃=70 кг/ λ₃=0,034 Вт/м˚С

γ₄=1700 кг/ λ₂=0,87 Вт/м˚С

γ₅=1700 кг/ λ₃=0,87 Вт/м˚С

Термическое сопротивление каждого слоя данной конструкции определим по формуле (2.3)

R₁=0,0143 ˚С / Вт

R₂=0,77 ˚С / Вт

R₃=2,06 ˚С / Вт

R₄=0,052 ˚С / Вт

Термическое сопротивление ограждающей конструкции определим по формуле:

R_K=R₁+R₂+ … +R_n+R_{в n}

R₁, R₂…R_n - термическое сопротивление отдельных слоев

R_K=0,0143+0,77+2,06+0,052=2,8963 ˚С / Вт

Сопротивление теплопередаче ограждающей конструкции определяем по формуле:

α_в - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции (табл. 4* [2]); α_в=8,7 Вт/ ˚С R_в = 1/α_в = 1/8,7 = 0,115 м²Сº/Вт

α_н - коэффициент теплоотдачи наружной поверхности ограждающей конструкции (табл. 6* [2]); α_н=23 Вт/ ˚С R_н = 1/α_н = 1/23 = 0,043 м²С°/Вт

Так как R₀=3,0543 м²*С⁰/Вт > R^тр₀=3,01 м²*С⁰/Вт, то, следовательно, стена удовлетворяет климатическим условиям г. Рязани.

Рассчитываем пол первого этажа над не отапливаемым подвалом

Приведенное сопротивление теплопередаче конструкций R₀ следует принимать не менее требуемых значений , определяемых исходя из условий энергосбережения.

Требуемое сопротивление теплопередаче конструкций из условий энергосбережения определяется исходя из величины градусосуток отопительного периода, определяемой по формуле:

t_в - расчетная температура внутреннего воздуха, ˚С (табл. 1.6)

t_{от. пер.,} z_{от. пер.} - средняя температура, ˚С и продолжительность, сут, периода со средней суточной температурой ниже или равной 8˚С по СНиП 23-01-99

t_в=18˚С t_от.пер.=-3,8˚С z_{от. пер.}=213 сут.

R₀^тр находим по таблице 1б* [2]

R₀^тр = 3,98 м²С°/Вт - для перекрытий над холодными подпольями

Термическое сопротивление R, ˚С / Вт однослойной однородной ограждающей конструкции, а также каждого слоя многослойной конструкции определим по формуле (2.3).

γ₁=1800 кг/ λ₁=0,93 Вт/м˚С

γ₂=1000 кг/ λ₂=0,29 Вт/м˚С

γ₃=2500 кг/ λ₃=2,04 Вт/м˚С

γ₄=150 кг/ λ₂=0,034 Вт/м˚С

Термическое сопротивление каждого слоя данной конструкции определим по формуле (2.3)

R₁=0,043 ˚С / Вт

R₂=0,069 ˚С / Вт

R₃=0,069 ˚С / Вт

R₄=3,824 ˚С / Вт

Термическое сопротивление ограждающей конструкции определим по формуле (2.4)

R_K=0,043+0,069+0,069+3,824 =4,005 ˚С / Вт

Сопротивление теплопередаче ограждающей конструкции определяем по формуле (2.5)

R_K= 0,115 + 0,043+0,069+0,069+3,824 + 0,043 =4,16 ˚С / Вт

Так как R₀=4,16 м²*С⁰/Вт > R^тр₀=3,97 м²*С⁰/Вт, то, следовательно, стена удовлетворяет климатическим условиям г. Рязани.

Так как имеем теплое чердачное пространство, то перекрытие над последним жилым этажом просто штукатурим с обеих сторон фактурным слоем толщиной 0,015 м.

Но кровлю следует утеплить проверяем покрытие над чердаком

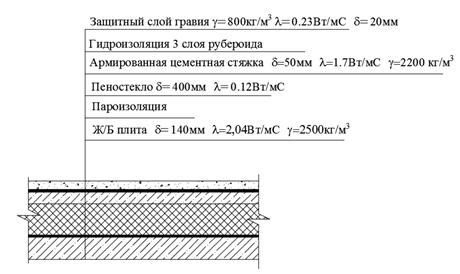

Теплотехничексий расчет покрытия над чердаком

Приведенное сопротивление теплопередаче конструкций R₀ следует принимать не менее требуемых значений , определяемых исходя из условий энергосбережения.

Требуемое сопротивление теплопередаче конструкций из условий энергосбережения определяется исходя из величины градусосуток отопительного периода, определяемой по формуле:

t_в - расчетная температура внутреннего воздуха, 16˚С

t_{от. пер.,} z_{от. пер.} - средняя температура, ˚С и продолжительность, сут, периода со средней суточной температурой ниже или равной 8˚С по СНиП 23-01-99

t_в=18˚С t_от.пер.=-3,8˚С z_{от. пер.}=213 сут.

R₀^тр находим по таблице 1б* [2]

R₀^тр = 3,8 м²С°/Вт - для перекрытий над холодными подпольями

Термическое сопротивление R, ˚С / Вт однослойной однородной ограждающей конструкции, а также каждого слоя многослойной конструкции определим по формуле (2.3).

γ₁=800 кг/ λ₁=0,23 Вт/м˚С

γ₂=2200 кг/ λ₂=1,7 Вт/м˚С

γ₃=400 кг/ λ₃=0,12 Вт/м˚С

γ₄=2500 кг/ λ₂=2,04 Вт/м˚С

Термическое сопротивление каждого слоя данной конструкции определим по формуле (2.3)

R₁=0,18 ˚С / Вт

R₂=0,03 ˚С / Вт

R₃=3,4 ˚С / Вт

Термическое сопротивление ограждающей конструкции определим по формуле (2.4)

R_K=0,18+0,03+3,4+0,07 =3,68 ˚С / Вт

Сопротивление теплопередаче ограждающей конструкции определяем по формуле (2.5)

R_K= 0,115 + 3,68 + 0,043 = 3,84 ˚С / Вт

Так как R₀= 3,84 м²*С⁰/Вт > R^тр₀=3,8 м²*С⁰/Вт, то, следовательно, стена удовлетворяет климатическим условиям г. Рязани.
