Лабораторная работа № 8 Разработка чертежа плана 1-го этажа жилого здания
Цель: Изучение способов и приобретение навыков в порядке построения чертежей планов жилых зданий. Изучение нормативных требований к чертежам планов жилых зданий.
Задание и исходные данные
Необходимо начертить план 1-гоэтажа жилого здания (приложение №2). Обозначьте координационные оси, несущие стены и перегородки. Сделайте необходимые надписи, подписи и обозначения.
Чертежи конструкций выполнять в ПК Auto CAD в соответствие со строительными нормами, и правилами оформления чертежей. Расстояния в задании даны в миллиметрах.
Контрольные вопросы
1.Правила выполнения плана здания.
2.В соответствии с каким ГОСТом проставляются размеры на плане здания.
3.Что такое «текстовый стиль» его назначение.
4.«Блоки» на чертеже. Создание, редактирование, управление.
5.Приведите алгоритм создания видовых экранов.
6.Порядок простановки «линейных размеров».
7.Простановка мультивыносок.
11
Лабораторная работа № 9 Разработка чертежа плана 1-го этажа промышленного здания
Цель: Изучение способов и приобретение навыков в порядке построения чертежей планов промышленных зданий. Изучение нормативных требований к чертежам планов промышленных зданий.
Задание и исходные данные
Необходимо начертить план промышленного здания (Рис. 1.). Обозначьте координационные оси. Сделайте необходимые надписи, подписи и обозначения.
Модель здания представлена на рисунке. Необходимые размеры сведены в таблицу по вариантам.
Чертежи конструкций выполнять в ПК Auto CAD в соответствие со строительными нормами, и правилами оформления чертежей.

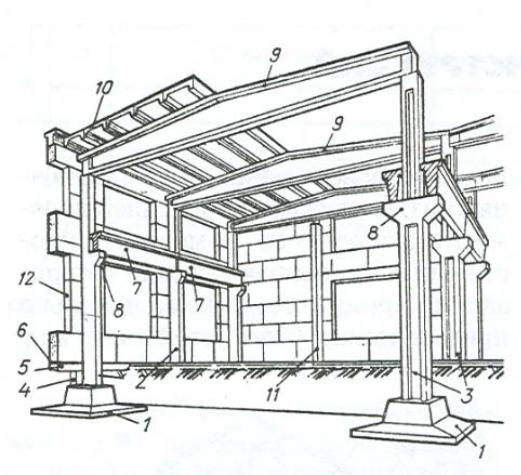

Рис. 1. Одноэтажное производственное здание с ж/б каркасом
12
|
|
Варианты заданий отрисовки промышленного здания |
Таблица 1 |
|||||
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Отметка |
|
Ширина |
Толщина |
|
|
|
Число |
Число |
низа |
Тип |
|
||
|
Пролет |
стропильных |
плит |
стеновых |
|
|||
№ |
пролетов |
поперечных |
стропильных |
|
||||
|
L, м |
n, шт. |
рам m, шт. |
конструкций |
конструкций |
покрытия |
панелей |
|
|
|
|
|
на опорах Н, |
|
b, м |
t, мм |
|
|
|
|
|
м |
|
|
|
|
1 |
12 |
2 |
5 |
10,8 |
балка |
1,5 |
300 |
|
2 |
18 |
2 |
6 |
8,4 |
ферма |
1,5 |
400 |
|
3 |
24 |
1 |
7 |
9,6 |
ферма |
1,5 |
400 |
|
4 |
12 |
3 |
8 |
8,4 |
балка |
3 |
300 |
|
5 |
18 |
2 |
9 |
9,6 |
балка |
3 |
300 |
|
6 |
24 |
1 |
5 |
10,8 |
ферма |
3 |
400 |
|
7 |
12 |
3 |
6 |
9,6 |
балка |
1,5 |
400 |
|
8 |
18 |
2 |
7 |
10,8 |
балка |
1,5 |
300 |
|
9 |
24 |
1 |
8 |
8,4 |
ферма |
1,5 |
300 |
|
10 |
12 |
3 |
9 |
9,6 |
балка |
3 |
400 |
|
11 |
18 |
1 |
5 |
10,8 |
ферма |
3 |
400 |
|
12 |
24 |
1 |
6 |
8,4 |
ферма |
3 |
300 |
|
13 |
12 |
2 |
7 |
9,6 |
балка |
1,5 |
300 |
|
14 |
18 |
2 |
8 |
10,8 |
ферма |
1,5 |
400 |
|
15 |
24 |
1 |
9 |
8,4 |
ферма |
1,5 |
400 |
|
16 |
12 |
2 |
5 |
9,6 |
балка |
3 |
300 |
|
17 |
18 |
2 |
6 |
10,8 |
ферма |
3 |
300 |
|
18 |
24 |
1 |
7 |
8,4 |
ферма |
3 |
400 |
|
19 |
12 |
2 |
8 |
9,6 |
балка |
1,5 |
400 |
|
20 |
18 |
2 |
9 |
10,8 |
балка |
1,5 |
300 |
|
21 |
24 |
1 |
5 |
8,4 |
ферма |
1,5 |
300 |
|
22 |
12 |
2 |
6 |
9,6 |
балка |
3 |
400 |
|
23 |
18 |
1 |
7 |
10,8 |
балка |
3 |
400 |
|
24 |
24 |
1 |
8 |
8,4 |
ферма |
3 |
300 |
|
25 |
12 |
2 |
9 |
9,6 |
балка |
1,5 |
300 |
|
26 |
18 |
1 |
5 |
10,8 |
балка |
1,5 |
400 |
|
27 |
24 |
1 |
6 |
8,4 |
ферма |
1,5 |
400 |
|
28 |
12 |
3 |
7 |
9,6 |
балка |
3 |
300 |
|
29 |
18 |
2 |
8 |
10,8 |
ферма |
3 |
300 |
|
30 |
24 |
1 |
9 |
10,8 |
ферма |
3 |
400 |
|
Контрольные вопросы
1.Правила выполнения планов промышленных зданий.
2.Какие элементы прорисовываются на плане промышленных
зданий?
3.В каких масштабах выполняются планы промышленных зданий.
4.«Полилиния» на чертеже. Создание, редактирование, управление.
5.Приведите алгоритм создания плана промышленного здания.
6.Порядок простановки «диаметральных размеров».
7.Создание текстовых блоков.
13
Лабораторная работа № 10 Разработка чертежа разреза жилого здания
Цель: Изучение способов и приобретение навыков в порядке построения чертежей разрезов жилых зданий. Изучение нормативных требований к чертежам разрезов жилых зданий.
Задание и исходные данные
Необходимо начертить архитектурный и конструктивный разрезы жилого здания. Воспользуйтесь бланками из лабораторной работы № 8. Сделайте необходимые надписи, подписи и обозначения.
Чертежи конструкций выполнять в ПК Auto CAD в соответствие со строительными нормами, и правилами оформления чертежей.
Контрольные вопросы
1.Правила выполнения разреза здания.
2.В соответствии с каким ГОСТом проставляются размеры на разрезе здания.
3.Отличие архитектурного разреза от конструктивного.
4.«Мультилиния» на чертеже. Создание, редактирование, управление.
5.Приведите алгоритм создания видовых экранов.
6.Порядок простановки «радиальных размеров».
7.Создание таблиц.
14
Лабораторная работа № 11 Разработка чертежа разреза промышленного здания
Цель: Изучение способов и приобретение навыков в порядке построения чертежей разрезов промышленных зданий. Изучение нормативных требований к чертежам промышленных зданий.
Задание и исходные данные
Необходимо начертить конструктивный разрез промышленного здания. Воспользуйтесь бланками заданий из лабораторной работы № 9. Чертежи конструкций выполнять в ПК AutoCAD в соответствие со строительными нормами, и правилами оформления чертежей.
Контрольные вопросы
1.Правила выполнения разрезов промышленных зданий.
2.Какие элементы прорисовываются на разрезе пром. здания?
3.В каких масштабах выполняются разрезы пром. зданий.
4.Типы линий на чертеже. Создание, редактирование, управление.
5.Приведите порядок создания разреза промышленного здания.
6.Какие элементы показываются не рассеченными на разрезе?
7.Вывод чертежа на печать.
