(рис. 13.8). Растр высокого пространственного разрешения совмещался с реальным проектом аэрофотосъёмки и границей обработки в мировой географической системе координат. Это позволяет реально ускорить процессы проектирования и выполнения полевого комплек-

Синхронно с лазерным сканированием, как правило, выполняется цифровая цветная АФС. На омском объекте цифровая фотосъёмка выполнена в масштабе 1:10 000 с фокусным расстоянием 60 мм и раз-

м над средней плоскостью, плотность лазерных точек составляет 6 на 1 м2 при частоте сканирования 150 кГц и средней скорости носителя 140 км/ч. Обработка материалов воздушного лазерного сканирования выполняется по автоматизированным и автоматическим алгоритмам, по которым, в частности, выделяются поверхность земли, здания и сооружения, растительность.

являемым к сечен ю рельефаА0,5 м.

Точность построения ЦМР, полученной по данным ВЛС, контролировалась по материалам полевой инструментальной съёмки. С использованием спутниковых приёмников и электронных тахеометров определялись плановые координаты и высоты идентичных точек. Расхождения между полевыми отметками и отметками, полученными по результатам ВЛС, не превысили 10 см. Точность построения ЦМР по результатам ВЛС соответствует требованиям инструкций, предъ-

1:4000. Цветныемасштабасн 1:10 000, полученные синхронно с лазерным скан рован ем, спользуются при дешифрировании, так

Скак обладаютмкиещё одн м прямым дешифровочным признаком – цветом. Кроме того, по этим снимкам достаточно просто изготовить цветные ортофотопланы масштабов 1:1000 и 1:2000 для различного целевого назначения, учитывая то, что для каждого снимка есть исходные данные в виде элементов внешнего ориентирования и ЦМР.

Деш фр рован е для создания ЦТП масштаба 1:500 выполняет-

ся на увел ченных до масшта а 1:500 фрагментах центральных частей аэрофотосн мков панхроматической аэрофотосъёмки масштаба

Планово-высотная подготовка снимков городской территории выполняется более производительно по GPS-технологии относительно базовых станций. Режим измерения для определения координат планововысотных опознаков − «Быстрая статика». Координаты каждого опо-

181

знака определяются не менее чем от двух базовых станций городской сети. Например, для городской территории Омска точность координат опознаков в плане составила 3 см, по высоте – 4 см.

Фотограмметрическое сгущение опорной геодезической сети, включающей наземные опознаки и центры фотографирования, выполнялось на цифровой фотограмметрической станции Z/I фирмы Intergraph строгим способом уравнивания связок. Для создания цифровых топографических планов использовался специальный классификатор для ЦТП масштаба 1:500.

На основе крупномасштабных топографических съёмок создаются различные геоинформационные (ГИС) и земельно-информационные (ЗИС) системы. В качестве примера можно привести «Концепцию слоев ЗИС», которая приведена на семинаре в Швейцарии на примере г. Регенсдорфа (прил. 3).

съёмки разл чныхобеспечиваютстро тельных организаций выполнялись и сдавались в ц фровом стандартном в де, то есть классификатор, перечень и со-

Сдержание слоёв ЦТП должны строго соответствовать установленному для города стандарту.

В целом современные цифровые технологии обновления картографических материалов строятся на широком использовании фотографических изображений местности, полученных как с космических аппаратов, так и с самолетов и других носителей, а также материалах воздушного и наземного мобильного лазерного сканирования. На основе этих изображений создаются цифровые ортофотопланы, векторные планы и суперсовременные 3D-информационные системы.

182

Дальнейшее поддержание картографической и кадастровой информации всего масштабного ряда на современном уровне осуществляется в зависимости от необходимой оперативности, технических требований и экономической эффективности различными методами:

•Обновление карт средних масштабов осуществляется с использованием материалов космической съемки высокого Иразрешения и материалов съёмок прежних лет.

•Оперативное обновление планов крупных масштабов линейно протяженных объектов, например улиц, эффективно осуществлять с использованием наземных мобильных сканирующих систем.

•Современное периодическое обновлениеДкрупномасштабных съемок производится по материалам аэрофотосъемки с лазерным сканированием территории через 5–15 лет в зависимости от интенсивности изменений.

•Текущее дежурное Аобъектовое обновление осуществляется по результатам исполнительных геодезических съемок, которые должны быть представлены по соответствующим слоям в цифровой форме и в городской системе координат.планов ортофотоплановб, что позволяет проектировать и решать дру-

г е задачи не только на плоскости, но и в трёхмерном, и четырёхмерном пространствах.

Сже здания (наклонный и плановый фотоснимки), что значительно повышает эффективность принятия решений;

Основные деи достоинства современных технологий:

• использование концепции пространственной привязки пикселей изображений.

183

•существующие перспективные информационные технологии:

−Geokosmos 3DModeller;

−информационная система Skyline Software systems;

−информационная система Pictometry;

−3D Image или XYZRGB Image;

−информационная система Multivision. ИД

Рис. 13.11. Примеры изображений Pictometry

184

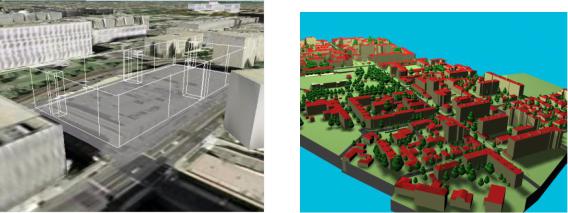

Например, Pictometry (рис. 13.11) – информационная система, которая обеспечивает пользователям быстрый и лёгкий доступ к изображениям (до 12-ти различных ракурсов) любого объекта: земельного участка, здания, автострады и др. Используя Pictometry, можно получать точные географические координаты каждого пиксе-

•возможность наблюдать объект с любого ракурсаИ, меняя точку

инаправление обзора, возможность «летатьД» над моделью;

•возможность выполнения трёхмерных измерений (по сравнению с ортофотопланом, где все измерения относятся к плоскости);

•более высокие изобразительные (дешифровочные) свойства; Недостаток при рассматриванииАплановых аэро и космических снимков объекта в перспективе (3D) – фотоизображение верти-б

▪ в гражданском проектировании и планировании;
