Материал: 382
Задание:
−Запустить ArtSGraph.
−Создать новый проект и сохранить его в файл с соответствующим именем.

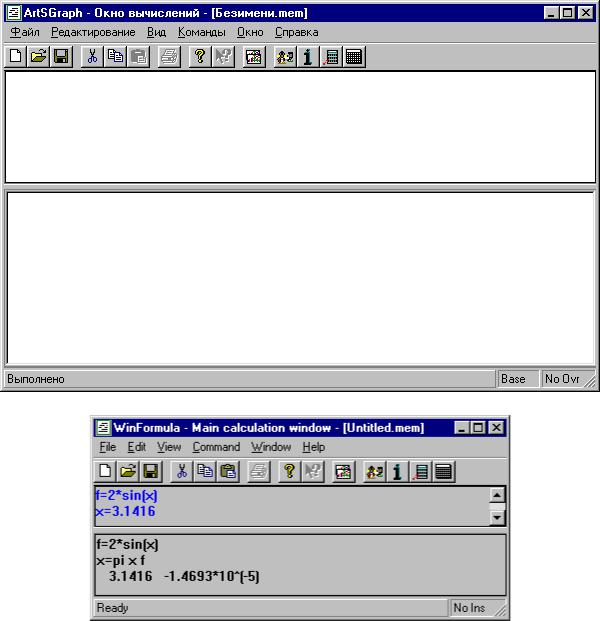

−В режиме вычислений необходимо вычислить значения арифметические выражения: 1+3/4+sqrt(4); (1+3.12)^2/(1*6.2-14)+5.
−В режиме вычислений необходимо вычислить значения арифметической функции: f=sin(2*x)+ln(3*y) x=3 y=5; f1=diff(sin(x)^2+4,x) x=5:

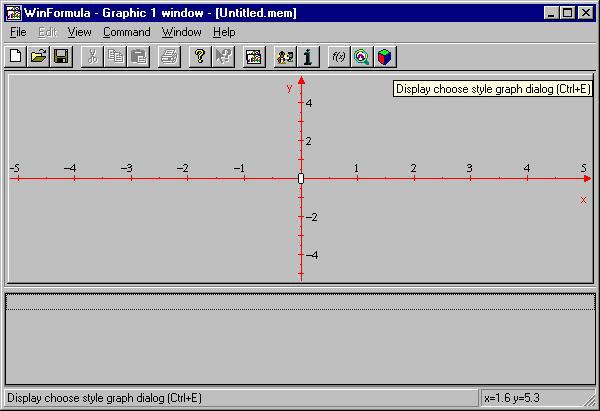

− Построить несколько графиков любых тригонометрических функций с помощью функционала «Окно графиков»:
Построенный график изменить путем изменения функции: выбрать в меню «Команды» пункт «Конфигурация графика» и установить в окнах диалога нужные параметры.
Ход выполнения работы оформить в виде отчета со скринами.
2.2 Лабораторная работа №2 «Визуализация моделей в среде КОМПАС»
Рекомендуемая литература: 1.
Перечень дополнительных ресурсов: 1, 4, перечень ресурсов в сети Интернет.
Цель работы: визуализировать различного рода модели с помощью системы «Компас».
Задание:
В рамках лабораторной работы необходимо освоить функционал среды моделирования «КОМПАС». Необходимо построить простейшую модель любого предмета:
− Создать новый документ, ввести его наименование и сохранить. Новый документ может иметь вид: чертеж, деталь или
фрагмент.
−Для создания первого эскиза под операцию «Вращение» воспользуемся одной из стандартных плоскостей, а именно «Плоскость ZY». Для этого выберем или в дереве модели пункт с одноимённым названием или прямо в окне модели наглядное изображение данной плоскости.
−Установить ориентацию вида «Справа» и довернуть пространство модели так, чтобы оси заняли своё нормальное положение, а именно ось Z смотрела вверх, а ось Y – вправо. Для вращения пространства модели необходимо зажать кнопку «Alt» на клавиатуре и нажимать стрелки влево или вправо.
−Разметим пространство эскиза при помощи примитива «Вспомогательная прямая». Выберем соответствующий пункт на
панели инструментов «Геометрия» или в главном меню: Инструменты – Геометрия – Вспомогательные прямые –
Вспомогательная прямая.
−Отметим начало координат перекрестием из вертикальной и горизонтальной вспомогательных прямых.
−Скопируем вертикальную прямую на 20мм вправо. Для этого выделите вертикальную прямую, затем выберите команду «Копия указанием» на панели инструментов «Редактирование» или выбрать пункт главного меню Редактор – Копия – Указанием.
−Указать базовую точку в начале координат. А в строке параметров операции укажите величину смещения по оси X – 0, а по оси Y – -20мм.
−Скопировать вновь созданную прямую в противоположном направлении на 12мм. Её же скопировать на 10мм, а затем результат скопировать вправо на 1мм.
−Скопировать горизонтальную прямую на 5, 11, 12 и 15мм
вверх.
−Построить наклонную прямую, определяющую границу конуса от сверла, проходящую через точку пересечения линий.
−Выполнить обводку контура нашего эскиза при помощи команды «Непрерывный ввод объектов», расположенной на панели инструментов «Геометрия». Тоже самое можно было бы сделать и при помощи команды «Отрезок», однако в данной ситуации, когда необходима серия отрезков, построенных по узлам, то воспользуемся непрерывным вводом. Для удобства нарисовать осевую линию. Для этого выберите команду «Отрезок»: провести его вдоль нижней
горизонтальной линии
−В появившейся всплывающей панели выберите тип линии «Осевая».
−Завершите работу с эскизом нажатием кнопки «Эскиз».
−В пространстве модели появится изображение только что созданного эскиза.
−На панели инструментов «Редактирование детали» выбрать команду «Операция вращения» или ту же самую команду выберите в меню Операции – Операция – Вращения. Если до этого момента
эскиз не был выбран, то его не обходимо выбрать в дереве модели. Подтвердите создание операции. В окне модели отобразится результат
3.ПРАКТИЧЕСКИЕ РАБОТЫ
3.1Практическая работа №1
«Компьютерная модель. Применение компьютерного моделирования»
Рекомендуемая литература: 1.
Перечень дополнительных ресурсов: 3, перечень ресурсов в сети Интернет.
Цель работы: ознакомиться с теоретическими аспектами области моделирования и компьютерного моделирования.
Ход работы:
Объяснить на основе теоретических знаний следующие аспекты:
−Определение модели
−Определение моделирования
−Приведите примеры моделирования объектов
−Приведите примеры моделирования явлений
−Приведите примеры моделирования процессов
−Приведите примеры моделирования поведения объектов Составить классификацию компьютерных моделей, указывая
по 2 – 3 примера к каждому виду. Классификацию оформить в виде схемы в электронном виде.
3.2 Практическая работа №2 «Автоматизированное конструирование моделей бизнес-процессов»
Рекомендуемая литература: 1.
Перечень дополнительных ресурсов: 1, 2, 3, перечень ресурсов в сети Интернет.
Цель работы: построить бизнес – процессы предметной области, провести их моделирование в АИС.
Ход работы:
Смоделировать несколько ситуаций одного бизнес – процесса конкретной сферы деятельности. За основу предметной области можно взять следующее:
−Оптовая торговля
−Розничная торговля
−Складская логистика
−Транспортная логистика
−Взаимодействие с клиентами
−Переговоры и заключение договора Выстроенный процесс проверить на адекватность.
Обозначить конструктивные предложения по модернизации
бизнес-процесса.
3.3 Практическая работа №3 «Методика разработки и машинной реализации моделей»
Рекомендуемая литература: 1.
Перечень дополнительных ресурсов: 2, 3, 4, перечень ресурсов в сети Интернет.
Цель работы: разработать методику машинной реализации имитационной модели в определенной предметной области.
Ход работы:
Разработать подробную методику машинной реализации
