Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ
УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ» (ТУСУР)
Кафедра комплексной информационной безопасности электронно-
вычислительных систем (КИБЭВС)
ИЗУЧЕНИЕ РАБОТЫ ТРИГГЕРОВ
Отчет по лабораторной работе №4 по дисциплине «Электроника и схемотехника 2»
Вариант №18
__.__.2022
Руководитель
_______
__.__.2022
Томск 2022
Введение
Цель работы – изучить основные типы триггеров, их принципы построения и работы.
Постановка задачи. Составить таблицы функционирования для схем согласно варианту. Собрать схемы заданных триггеров и промоделировать работу. Также исследовать минимальный порог длительности активного уровня управляющего сигнала.
2
1. СТАТИЧЕСКИЙ ДВУХСТУПЕНЧАТЫЙ RS ТРИГГЕР В
БАЗИСЕ ИЛИ-НЕ
1.1ТАБЛИЦА ИСТИННОСТИ
Втаблице 1.1.1 приведена таблица функционирования статического двухступенчатого RS триггера.
Таблица 1.1.1 – таблица функционирования
Входы |
|
Выходы |
|
Переход |
Режим |
|||
|
|
|
|
|
|
|
||
R |
S |
C |
Q1(t) |
Q1(t+1) |
Q(t) |
Q(t+1) |
|
|
|
|
|
|
|
|
|
|
|
x |
0 |
1 |
0 |
0 |
0 |
0 |
0→0 |
Установка в 0 |
|
|
|
|
|
|
|
|
|
x |
x |
0 |
0 |
0 |
0 |
0 |
0→0 |
Хранение |
|
|
|
|
|
|
|
|
|
1 |
x |
1 |
1 |
1 |
1 |
1 |
1→1 |
Установка в 1 |
|
|
|
|
|
|
|
|
|
x |
x |
0 |
1 |
1 |
1 |
1 |
1→1 |
Хранение |
|
|
|
|
|
|
|
|
|
0 |
1 |
1 |
0 |
1 |
0 |
0 |
0→1 |
Установка в 1 |
|
|
|
|
|
|
|
|
|
x |
x |
0 |
1 |
1 |
0 |
1 |
0→1 |
Установка в 1 |
|
|
|
|
|
|
|
|
|
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1→0 |
Установка в 0 |
|
|
|
|
|
|
|
|
|
x |
x |
0 |
0 |
0 |
1 |
0 |
1→0 |
Установка в 0 |
|
|
|
|
|
|
|
|
|
1.2 ФУНКЦИОНАЛЬНАЯ СХЕМА
На рисунке 1.2.1 приведена функциональная схема для статического двухступенчатого RS триггера с обозначением временных окон.
На данной схеме DD3 = Q1, DD4 = nQ1.
3
Рисунок 1.2.1 – функциональная схема
1.3 ФОРМУЛА
Ниже приведены формулы по схеме с учётом временной составляющей в базисе ИЛИ-НЕ:
( + 4) = 5( + 3) ( + 3)( + 4) = 6( + 3) ( + 3)5( + 3) = 3( + 2) ( )6( + 3) = 4( + 2) ( )
3( + 2) = 1( + 1) 4( + 1)4( + 2) = 2( + 1) 3( + 1)
1( + 1) = ( ) ( )2( + 1) = ( ) ( )
1.4 МОДЕЛИРОВАНИЕ

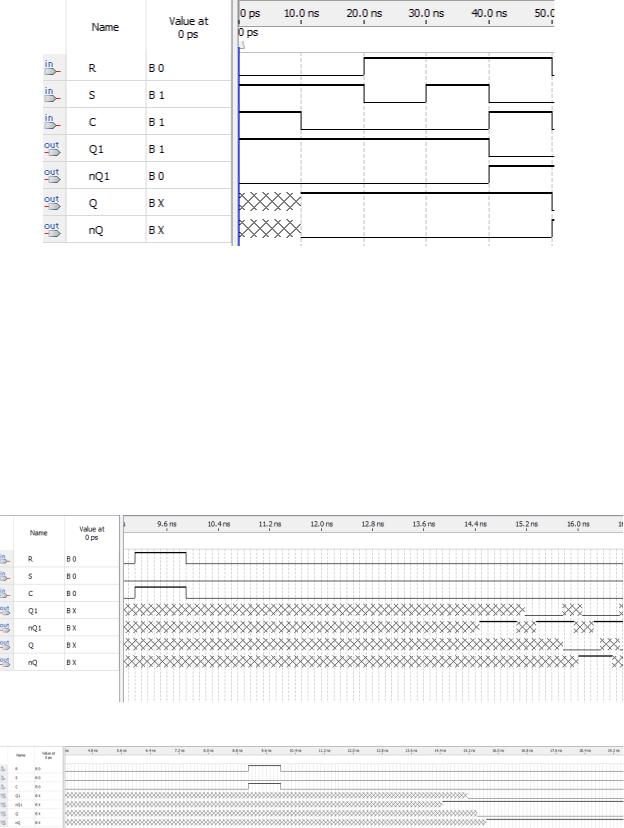

На рисунке 1.4.1 представлено моделирование в нужных режимах:
установка в 0, хранение, установка в 1.
4
Рисунок 1.4.1 – моделирование схемы в режиме Funtional
На рисунке 1.4.1 можно увидеть 3 режима работы триггера. Интервал равен
10 наносекундам. С 0 до 10 наносекунд идёт режим установки в 1, его можно также увидеть в таблице 1.1.1. С 10 до 40 представлен режим хранения. При С=0 никакие изменения не наблюдаются, как и в таблице 1.1.1. С 40 до 50
режим установки в 0 с переходом 1→0.
На рисунках 1.4.2 и 1.4.3 можно увидеть минимальный порог длительности активного уровня управляющего сигнала.
Рисунок 1.4.2 – Плохая работа триггера
Рисунок 1.4.3 – хорошая работа триггера Интервал был взят в 100 пикосекунд. И как видно из рисунков 800
пикосекунд недостаточно для нормальной работы триггера.
