осями, на которых нанесены величины объемов. Точки пересе чения прямой с осями А, В, С определят ширину, высоту и глубину ящика. Диаметр выреза для громкоговорителя равным размеру С, указанному в таблице.

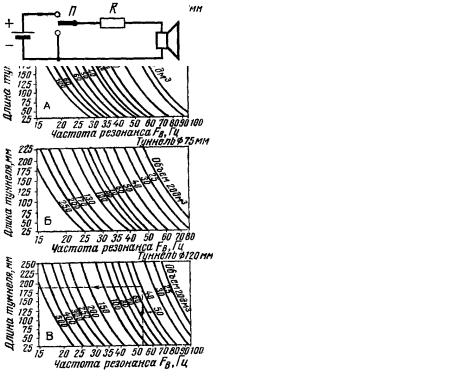

Далее, задавшись диаметром туннеля, необходимо определит ь его длину и проверить, вмещается ли он в ящик фазоинвертора. Длину туннеля наход ят из графиков, приведениях на рис.77, для трех внутренних диаметров: графики А - для диаметра 50 мм , В - для диаметра 75 мм к В - для диаметра 120 мм. Выбрав соответствующие графики, по частоте

97

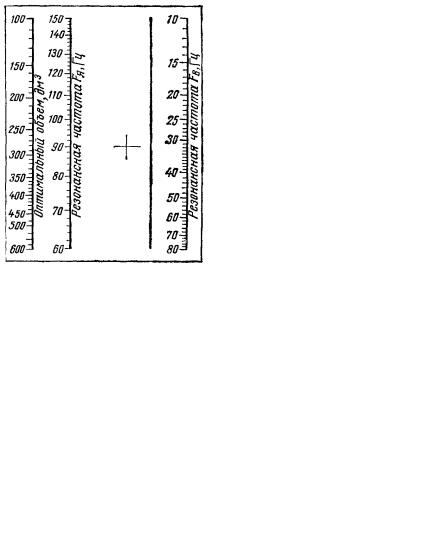

Ðèñ.76

Ðèñ.78

Ðèñ.77

FÂ и объему фазоинвертора, определенным ранее, находят длину туннеля (пример на рис.77В). Она должна быть на 35-40 мм меньше внутренней глубины ящика. Е сли этого не получается, можно несколько изменить конфигурацию ящика , сохранив его объем, или взять другой диаметр туннеля.

Фазоинвертор изготавливают из фанеры толщиной около 20 мм . Если нет такой толстой фанеры, то для повышения жесткости нужно приклеит ь внутри ящика по диагонали или крестообразно бруски размером 25 х 75 мм. Ящик собирают на винтах и клее и все швы герметизируют. Заднюю стенку рекомендуется крепить ш урупами (по пять штук на одну сторону) с фетровой прокладкой. Туннель делают из тол стостенной картонной трубки.

Изготовив фазоинвертор и установив в него громкоговорит ель, приступают к его демпфированию. Для этого громкоговоритель рекомендуетс я полностью закрыть с задней стороны слоем стекловаты толщиной 25-50 мм, прикрепляя ее к до ске вокруг диффузородержателя с помощью кольца, привинченного шуру пами или винтами. Достаточность демпфирования проверяется с помощью схем ы, приведенной нарис.78.

Сопротивление резистора R берется около 0,5 Ом. Если же извес тен коэффициент демпфирования К усилителя, с которым будет работать агрег ат, и сопротивление звуковой катушки громкоговорителя переменному току r, то его можно определить из формулы R = r/К, Ом.

Переводя переключатель из одного положения в другое, прис лушиваются к щелчку в

98

громкоговорителе. Если он вполне отчетлив и нет "бубнения " или "звона", значит демпфирование достаточно. Окончательное решение приним ают после прослушивания оркестровой музыки с хорошо выраженными басами и верхним инотами.

РАСЧЕТ РЕГУЛЯТОРА ТЕМБРА

Часто встречается необходимость добавления к оконечном у усилителю предварительного усилителя и регулятора тембра. Регулят оры тембра служат для плавной регулировки частотной характеристики усилителе й. Наибольшее распространение получили RC регуляторы мостового типа. Пр инципиальная схема такого регулятора приведена на рис.79. Расчет регуляторов тембра по методике Л.

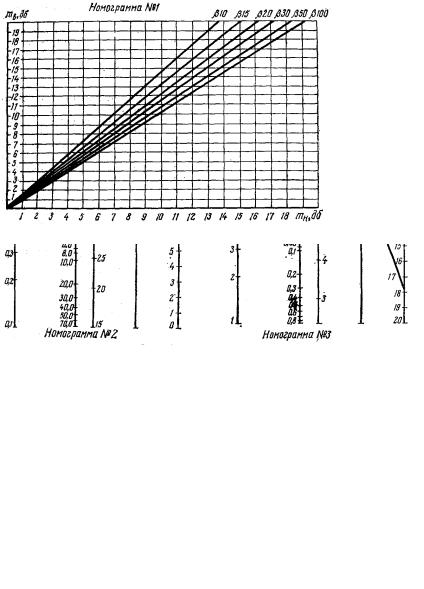

Ривкина (Р-1/69) можно проводить по номограммам на рис.80 и рис.81, а также с

помощью таблицы дополнительных параметров. Ниже приводи тся пример расчета. Пусть требуется рассчитать регулятор тембра, имеющий сле дующие

характеристики:

Подъем частотной характеристики на низких частотах mí = +17 дБ; Подъем частотной характеристики на высоких частотах m = +17дБ; Нижняя частота регулировки тембра НЧ fí = 30 Ãö;

Верхняя частота регулировки тембра ВЧ f = 18 êÃö; Rí = R = 47 êÎì.

1.Из таблицы для полного диапазона регулировки тембра mн по лн = 34 дБ находим значение В>70. Принимаем В = 100, тогда R2 = Rí/Â = 470 Îì.

2.Из номограммы ¹ 1 для mí = 17 дБ и В =100 находим m =17,8 äÁ.

3.Из таблицы для m =17,8 дБ находим А = R1/R2 = 10; À0 = À/(À+1) = Â0 =

0,91; Ê0 = 0,09.

Из номограммы ¹ 2 для сопротивления эквивалентной схемы п ри А=10 на НЧ r

í

=R2 = 470 Îì; mÍ = 17 äÁ; fÍ = 30 Гц находим Сí = 10 ìêÔ, Ñí/À = 0,1 ìêÔ.

4.Приняв Г = Râ/R3 = 10, найдем R3 = 4,7 кОм. Из номограммы ¹ 3 для

99

намного больше его выходного сопротивления, а внутреннее сопротивление источника сигнала намного меньше входного сопротивления регулято ра.

Ðèñ.80

Ðèñ.81

100

ВЫХОДНЫЕ ТРАНСФОРМАТОРЫ НЧ: МЕТОДИКА РАСЧЕТА И КОНСТРУИРОВАНИЯ

Приведенная методика была представлена в Радио ¹ 3 за 1967 г. Ч тобы выходной каскад усилителя НЧ отдавал в нагрузку наибольшую мощнос ть при ограниченном уровне нелинейных искажений, сопротивление нагрузки должно иметь определенную величину, зависящую от внутреннего сопротивления ламп или транзис торов и режима их работы. Для ламповых каскадов сопротивление нагрузки должно быть по рядка тысяч Ом, для транзисторных - десятков или сотен Ом. Сопротивление же зв уковой катушки динамического громкоговорителя обычно не превышает 10 Ом. Поэтому нагрузку подключают к усилителю через выходной трансформатор (понижающий).

Если к вторичной обмотке выходного трансформатора, имеющ его коэффициент трансформации (отношение числа витков вторичной обмотки к числу витков первичной

обмотки) n, подключен громкоговоритель с сопротивлением з вуковой катушки R , то

í

первичная обмотка будет представлять собой для переменн ого тока сопротивление Rа = Rн/(n2 к.п.д.). Это сопротивление называется сопротивлением нагру зки, приведенным к цепи первичной обмотки, или просто приведенным сопротивл ением нагрузки. Оптимальная величина сопротивления нагрузки для ламп, работающих в определенном режиме, приводится в справочниках по лампам. Если же величина соп ротивления нагрузки неизвестна, например при работе лампы в режиме, отличающе мся от рекомендованного, то ее можно определить ориентировочно в зависимости от вн утреннего сопротивления лампы при этом режиме.

Сердечники выходных трансформаторов имеют ту же констру кцию и обозначаются так же, как, сердечники силовых трансформаторов.

Принятые обозначения

Rí - сопротивление нагрузки (звуковой катушки громкоговорит еля), Ом. Rà - приведенное сопротивление нагрузки в цепи анода, кОм.

Ràà - приведенное сопротивление нагрузки между анодами двухт актного каскада,

êÎì.

Ri - внутреннее сопротивление лампы в данном режиме, кОм. Pí - можность, отдаваемая в нагрузку, Вт.

I0 - ток покоя лампы, мА.

Qñ - площадь сечения керна сердечника, см2.

Qî - площадь сечения окна сердечника, см2. lñ - длина магнитной линии сердечника, см. w1 - число витков первичной обмотки.

w2- число витков вторичной обмотки. n - коэффициент трансформации.

к.п.д - коэффициент полезного действия трансформатора. L1 -индуктивность первичной обмотки, Гн

fí - нижняя граничная частота, Гц.

Ìí - коэффициент частотных искажений на этой частоте.

Расчет выходного трансформатора

При расчете должны быть заданы мощность, отдаваемая выход ным каскадом
