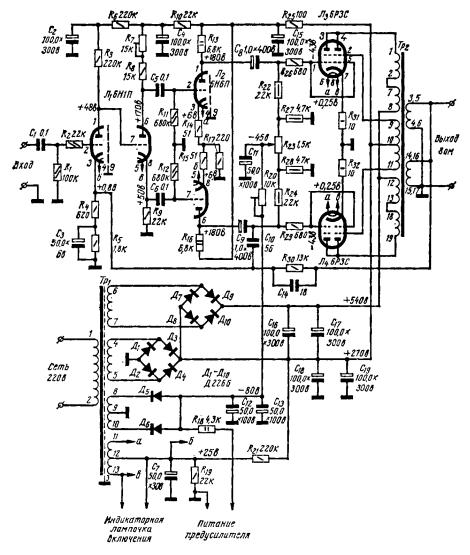

Все каскады усилителя выполнены на лампах. Максимальная н еискаженная выходная мощность - 100 Вт при сопротивлении нагрузки 8 Ом. Чув ствительность усилителя при максимальной выходной мощности 1,5 В. Коэффиц иент нелинейных искажении, при выходной мощности 80 Вт на частоте 1000 Гц - 0,5 %. Диапазон рабочий .частот от 20 Гц до 50 кГц при неравномерности частотн ой характеристики 3 дБ.

Питается усилитель от сети переменного тока напряжением 220 В, уровень фона -76 дБ.

87

неискаженное напряжение на управляющих сетках выходных ламп. Оконечный каскад усилителя мощности собран по двухтактной схеме на лампах Л3 и Л4. Для упрощения конструкции выходного трансформатора сопротивление меж ду анодами ламп должно быть возможно меньшим. А поскольку оно зависит от амплиту ды переменного напряжения на анодах ламп и от амплитуды тока анода, рекомендуется работать с большими амплитудами токов.

Максимальный анодный ток у ламп 6РЗС получается при напря жении питания экранирующих сеток, равном 270 В, и напряжении питания анодо в 540 В. Лампы в одном баллоне включены параллельно. Ультралинейное вклю чение ламп позволило при одинаковой максимальной выходной мощности получить меньшие нелинейные искажения и меньшее выходное сопротивление, по сравнению с тетродным включением.

Для снижения нелинейных искажений весь усилитель охваче н глубокой отрицательной обратной связью около 20 дБ. Возможное самов озбуждение усилителя на высших частотах (50-200 кГц) устраняется отрицательной обр атной связью, напряжение которой снимается с анода лампы Л2 и с выхода ус илителя и через конденсаторы С10 и С14 подается в цепь катода левого триода л ампы Л1. В цепь сетки этой лампы включен резистор R2, который, совместно с входной емкостью лампы, образует делитель напряжения, также уменьшающий вероятн ость самовозбуждения усилителя на высоких частотах в случае попадания части вы ходного сигнала на вход усилителя через емкость монтажа.

Силовой трансформатор усилителя собран на сердечнике из пластин УШ-30, толщина набора 60 мм. Расположение обмоток трансформатора показано нарис.67. Выходной трансформатор выполнил на таком же сердечнике, ч то и силовой. Все слои вторичной обмотки выходного трансформатора соединены п араллельно и содержат одинаковое число витков. Намоточные данные трансформато ров приведены в таблице.

88

При монтаже усилителя следует выполнить два условия: все заземляемые цени усилителя соединить с шасси в одной точке, лучше всего око ло первой лампы пли входного гнезда, а отрицательные выводы конденсаторов фи льтра подключить к катодным резисторам тех ламп, анодное напряжение которых они фильтруют. Закончив сборку, усилитель можно включить в сеть, предвар ительно вынув из него все лампы. В первую очередь с помощью вольтметра рекомендуетс я проверять напряжения питания анодов +510 В, экранирующих сеток +270 В и сме щения -80 В выходных ламп. Затем потенциометрами R20 и R23 установить на уп равляющих сетках 6РЗС напряжение -45 В. После этого можно вставить лампы 6РЗС и резисторами R20

èR23 установить ток катода равным 25 мА. Такому току соответст вует падение напряжения 0,25 В на резисторах R31 и R32. Далее вставляют лампы 6Н6П и 6Н1П и проверяют параметры усилителя. Если усилитель возбуждае тся, следует поменять местами концы вторичной обмотки выходного трансформато ра. Затем с помощью резистора R7 по измерителю нелинейных искажений устанавли вают минимум нелинейных искажений при выходной мощности 70...80 Вт. При отсу тствии измерителя нелинейных искажений, по осциллографу следует установит ь одинаковые амплитуды напряжений на резисторах R31 и R32, чему приблизительно н соотв етствует минимум искажений.

Если емкости переходных конденсаторов С5, С6 и C8, C9 или сопрот ивления резисторов R11, R12, R22, R24 меньше требуемых, усилитель может возбу диться на низких частотах. Возбуждение устраняется подбором емкос ти конденсатора С3.

Âлюбом случае самовозбуждение можно устранить, увеличив ая сопротивление резистора R30 и, таким образом уменьшая глубину отрицательн ой обратной связи. Но здесь надо считаться с неизбежным увеличением нелинейны х искажений, уровня фона

èчувствительности усилителя.

89
