Материал: 4112

16

1

а

1,2 hок

1,2

Рис. 1 Схема ленточного остекления.

hок – высота остекления; D – длина здания по заданию;

а – высота участка стены над лентой остекления

Принимаем длину ленты остекления равной максимальному значению, т.е , тогда можно определить приблизительную высоту ленты

остеления h’ok по формуле:

В случае если h’ok≥ hokmax, тогда принимаем hok = hokmax.

Если h’ok< hokmax , то высоту hok принимают равной стандартным значениям, округляя h’ok в большую сторону.

17

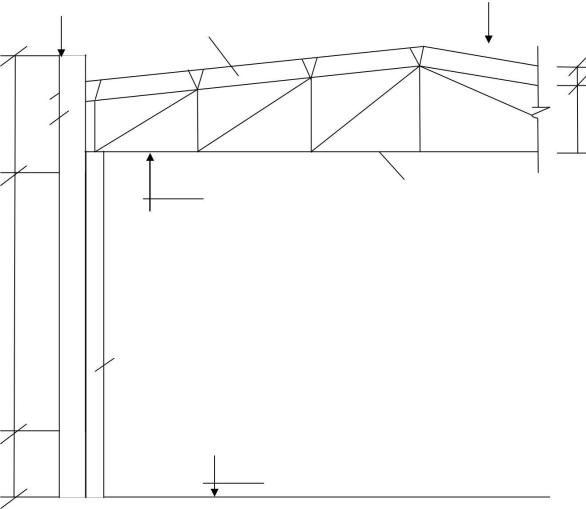

hПЛ

a 3

hК

1

HЗД

2

hok 4

1200

1

1.Опора покрытия (колонна или пилястра);

2.Стропильная металлическая ферма или ж/б балка;

3.Стена;

4.Лента остекления;

5.Плита покрытия.

4.Определение высоты участка стены “а”

При определении отрезка “а” (рис. 3) следует учитывать то, что отметки HСТ и HK должны соответствовать условию:

HСТ≥HK,

где HСТ – отметка верха стены;

HK – отметка в коньке.

18

В первую очередь определяем HK:

HK = HЗД + hK + hПЛ ,

HЗД – высота здания по заданию;

hK – высота фермы или балки в коньке; hПЛ – высота плиты покрытия.

(если плита l=6 м → hПЛ =300 мм; l=12 м → hПЛ =450 мм).

Приблизительное значение “ a’ ” определяется: a’= HK – 1,2 – hОK.

Если стены кирпичные, то полученные значения округляем до целого в большую сторону.

Если стены панельные (пенобетон, газобетон, керамзитобетон), то на вы-

соту стены “ a’ ” подбирают высоту стеновых панелей так, чтобы их суммарная высота была не меньше чем “ a’ ”.

Стандартная высота стеновой панели:

900; 1200; 1500; 1800 мм.

Определив значения “а” остается определить отметку верха стены HСТ:

HСТ = 1,2 + hОK + а.

В результате расчета двустороннего естественного освещения получили длину lОК , высоту hОK ленты освещения. Так же известны отметки HСТ , HК , и

длина отрезка “а”.

Практическое занятие № 4

Тема: Расчет ширины подошвы и выбор фундамента

1. Сбор нагрузок.

Сумму нагрузок, действующих на фундамент, следует определять по формуле

(9)

где q - вес 1 м покрытия;

19

F - расчетная грузовая площадь; G - вес несущей конструкции покрытия;

Q ст вес стены, приходящейся на расчетный фундамент; Q оп - вес опоры покрытая;

Q ф.б. - вес фундаментной балки;

P сн - нормативная нагрузка от снега;

P кр - нормативная нагрузка от крана (см. задание).

Расчет фундамента необходимо производить после теплотехнического расчета стены, выбора несущих ж/б конструкций (балки, фермы, колонны), со-

става кровли, светотехнического расчета.

Вес 1 м 2 покрытия следует определять по конструктивным элементам покрытия: ж/б плита, пароизоляция, утеплитель, стяжка и гидроизоляционный ковер. Вес каждою слоя покрытия на одном квадратном метре определяется по формуле:

(10)

где δ - толщина слоя;

V n - вес материала;

I - площадь участка.

Например, вес 1 м2 утеплителя из пенобетона определяется следующим образом (толщина 100 мм):

q yr =1·0,1·500 = 50 кг,

где. δ=0,1 м, a Vyr = 500 кг/м3.

В 1 м2 пергамина = 0,5 кг; рубероида = 1 кг; битумной мастики = 3 кг.

Пользуясь формулой 9, определяется вес 1 м материала послойно, а затем значения складываются и получаем «q» - вес 1м покрытия:

(11)

20

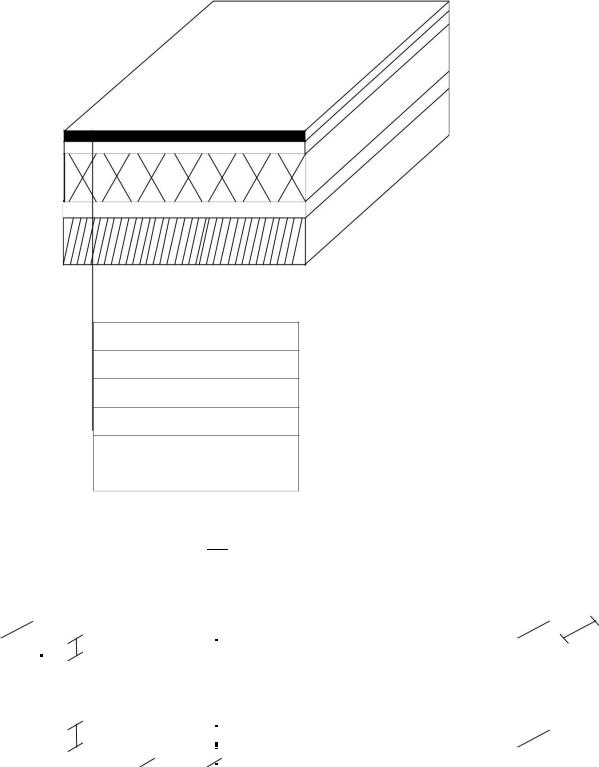

1м

1м

гидроизоляционный ковер

выравнивающие стяжки

утеплитель

пароизоляция

ж/б плита

6*3 (300) или 12*3 (450)

Рис. 4 Принципиальная схема кровли. Грузовая площадь

где в - шаг колонн (пилястр), L – наибольший пролет.
