ЦЕЛЬ РАБОТЫ
По приведенному графу постройте сетевой график. Найдите критический путь; определите моменты ранних и поздних начал и окончаний работ, резервы времени для работ, не лежащих на критическом пути.
ВАРИАНТ ЗАДАНИЯ
Вариант 1.
ХОД РАБОТЫ
Временные параметры событий
Для построения критического пути найдём: ранние и поздние сроки совершения события и резервы времени. Результаты расчётов представлены в таблице 1.
Таблица 1 – Временные параметры событий
Номер события, i |
Сроки совершения события, сутки |
Резерв времени, R(i) в сутках |
|
Ранний tр(i) |
Поздний tп(i) |
||
1 2 3 4 5 6 7 8 9 10 |
0 5 15 7 13 20 25 23 32 35 |
0 5 15 12 18 25 30 23 32 35 |
0 0 0 12 – 7 = 5 18 – 13 = 5 25 – 20 = 5 30 – 25 = 5 0 0 0 |
Пример расчётов:
tр(6) = max(5+10+5, 7+6+7) = 20
tп(3) = min(tп(6) – t(3,6); tп(8) – t(3,8)) = min(25 – 5; 23 – 8) = 15
Таблица 2 - Анализ сетевой модели по времени
Работа (i,j) |
Продолжительность ti |
Ранние сроки |
Поздние сроки |
||
начало tрн |
окончание tро |
начало tпн |
окончание tпо |
||
(1,2) |
5 |
0 |
5 |
0 |
5 |
(1,4) |
7 |
0 |
7 |
5 |
12 |
(2,3) |
10 |
5 |
15 |
5 |
15 |
(3,6) |
5 |
15 |
20 |
20 |
25 |
(3,8) |
8 |
15 |
23 |
15 |
23 |
(4,5) |
6 |
7 |
13 |
12 |
18 |
(5,6) |
7 |
13 |
20 |
18 |
25 |
(6,7) |
5 |
20 |
25 |
25 |
30 |
(7,10) |
5 |
25 |
30 |
30 |
35 |
(8,9) |
9 |
23 |
32 |
23 |
32 |
(9,10) |
3 |
32 |
35 |
32 |
35 |
Построение критического пути

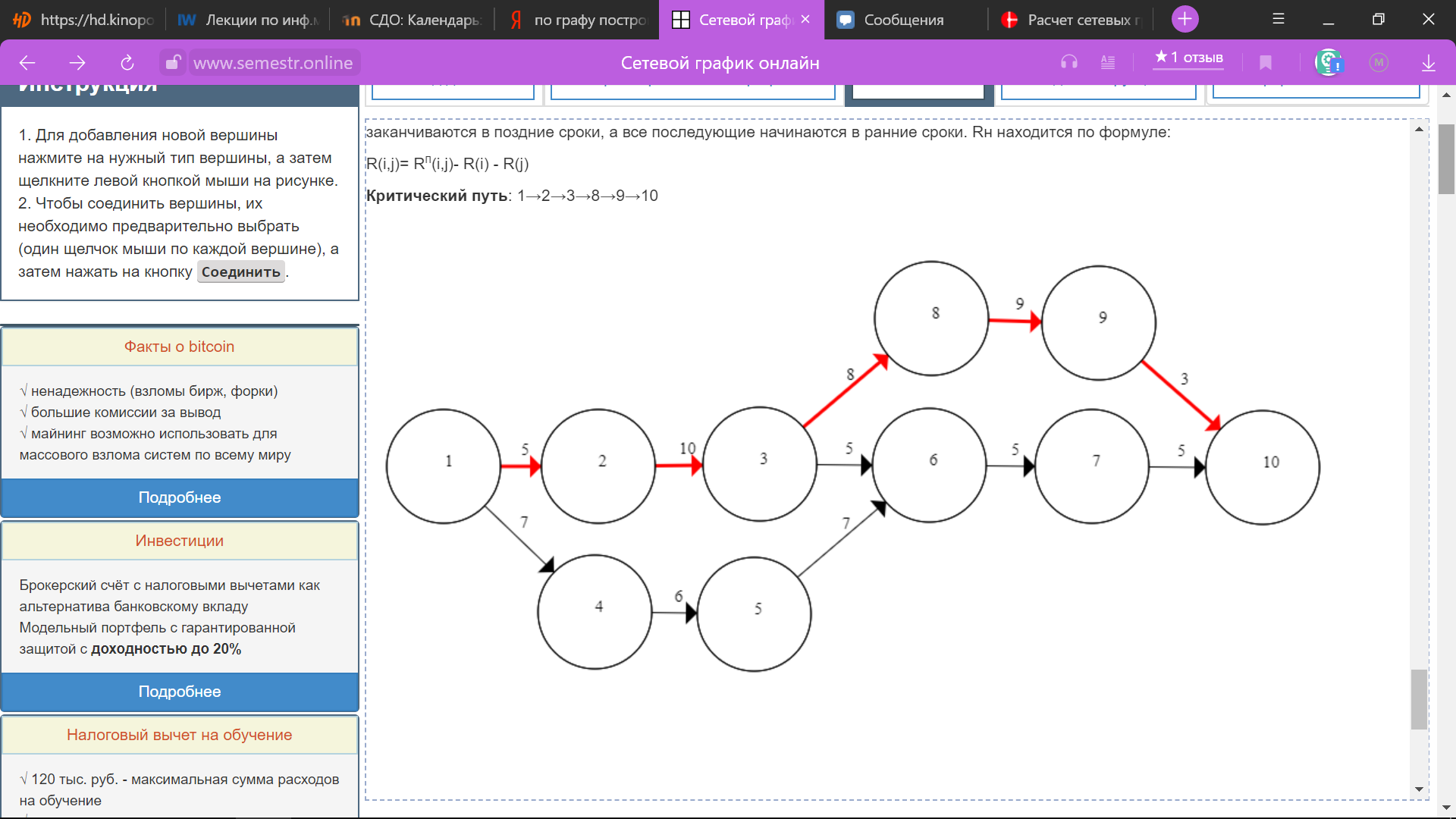

Построим критический путь по нулевым резервам времени, результат построения продемонстрирован на рисунке 1.
Рисунок 1 – Критический путь
tкр = 5 + 10 + 8 + 9 + 3 = 35
Был построен сетевой график, найден критический путь; определены моменты ранних и поздних начал и окончаний работ и резервы времени для работ, не лежащих на критическом пути.
