Материал: 4_Методика и примеры расчёта монтажной и ремонтной оснастки Котиков Г.С

λ= Hн r т ≤[λ]=180 .

7.По прил. 14 определяем коэффициент продольного изгиба ϕ , соответствующий расчётной гибкости λ.

8.Полученное сечение трубы проверяем на устойчивость

N(F тϕ)≤ mR .

Пример 28. Рассчитать трубчатую треногу для подъёма насоса массой Gо =12 т и высотой hо = 2 м с помощью талей на фундамент высотой hф =1,5 м.

Решение.

1. Определяем высоту ноги треноги, задавшись размерами hз = 0,3 м, hс =1,5 м, hп =1,2 м и углом наклона ноги треноги к вертикали δ =15 °

H = (hф + hз + hщ + hс + hп )cos δ = (1,5 +0,3 + 2 +1,5 +1,2) 0,966 = 6,3 м.

Принимаем высоту ноги треноги H =8 м.

2. Находим сжимающее усилие в ноге треноги

N= (10Gоkпkд cos δ+10Gпkп cos δ)3 +5Gпkп cos δ+ Sп =

=(10 12 1,1 1,1 0,966 +10 0,4 1,1 0,966)3 +

+5 0,2 1,1 0,966 +0,08 = 50 кН,

λ = Hн r т =800 5,41 =148 <[λ]=180 .

7.По прил. 14 определяем коэффициент продольного изгиба ϕ= 0,328 .

8.Полученное сечение ноги треноги проверяем на устойчивость:

N(F тϕ)≤ mR ;

50(28,8 0,328)=5,3 кН/см2 = 53 МПа <0,9 210 =189 МПа.

РАСЧЁТ СТРЕЛЫ

Стрелы устанавливаются на строительных конструкциях здания и применяются в качестве основного грузоподъёмного механизма для монтажа оборудования при отсутствии грузоподъёмных кранов. Вертикальные и горизонтальные нагрузки от стрел передаются на основные узлы здания. Стрелы изготавливаются из бесшовных труб. Зона действия стрелы в горизонтальной плоскости – 180°, в вертикальной плоскости – в пределах угла наклона стрелы к горизонту 30…80°.

Расчёт стрелы сводится к следующему.

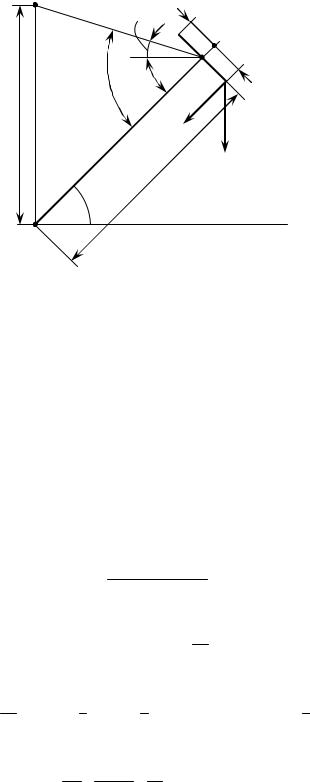

Рис. 30. Схема расчёта стрелы

1. Определяем усилие на завязку верхнего блока грузового полиспаста без учёта натяжения сбегающего конца каната, кН

P = (G + q)kд ,

где Q – масса поднимаемого груза, кг; q – масса оснастки, кг; kд – коэффициент динамичности, равный kд =1,1. 2. Определяем усилие на полиспаст наклона стрелы, кН

где G – масса стрелы, кг; l – длина стрелы, см; α – угол наклона стрелы к горизонту; a – плечо от точки прикрепления полиспаста до оси стрелы, см; n – число ниток грузового полиспаста; η – КПД грузового полиспаста, определяемое по

табл. 2, ранее нами рассмотренной; β = γ+α ; γ определяется по формуле

lg γ = h −l sin α−acosα . l cosα−asin α

3. Определяем полное усилие вдоль оси стрелы, кН

S= Psin α +T cosβ+ nPη .

4.Определяем изгибающий момент, действующий на середине сечения стрелы

M= nPη a +G cos α 18 + P cos α 12 + P sin α−T cosβa −T sin β 12 .

5.Определяем суммарное напряжение в среднем сечении стрелы

σ = FSϕ + G Fsinϕα + WM ≤1600 кН/см2,

где F – площадь поперечного сечения трубы, см2; W – момент сопротивления сечения трубы, см3; ϕ – коэффициент

уменьшения допустимого напряжения.

6. Определяется наибольшая допустимая гибкость. Она равна λ =180.

СПИСОК ЛИТЕРАТУРЫ

1.Гальперин, Д.М. Технология монтажа, наладки и ремонта оборудования пищевых производств / Д.М. Гальперин, Г.В. Миловидов. – М. : ВО Агропромиздат, 1990. – 399 с.

2.Никитин, Н.В. Краткий справочник монтажника и ремонтника / Н.В. Никитин, Ю.Ф. Гаршин, С.Х. Меллер. – М. : Энергоиздат, 1983. – 168 с.

3.Лазарев, И.А. Ремонт и монтаж оборудования предприятий пищевой промышленности / И.А. Лазарев. – М. : Лёгкая и пищевая промышленность, 1981. – 224 с.

4.Котляр, Л.И. Основы монтажа, эксплуатации и ремонта технологического оборудования / Л.И. Котляр. – М. :

Колос, 1977. – 272 с.

5.Матвеев, В.В. Примеры расчёта такелажной оснастки / В.В. Матвеев. – Л. : Стройиздат, 1979. – 320 с.

6.Гайдамак, К.М. Слесарь по монтажу технологического оборудования химических заводов / К.М. Гайдамак. – М. : Стройиздат, 1968. – 207 с.

ПРИЛОЖЕНИЯ

Приложение 1

Предельные прогибы [f] элементов грузоподъёмных средств

Приложение 2

Расчётные сопротивления прокатной стали

Расчётные сопротивления круглой прокатной стали для осей и шарниров

Расчётные сопротивления сварных соединений

Приложение 3

Наименьший допускаемый коэффициент запаса прочности такелажных средств kз

П р и м е ч а н и я : 1. Значение буквенных обозначений: D – диаметр ролика; d – диаметр каната; Dз – диаметр захватного устройства (элемента, огибаемого стропом, расчалкой, тягой, крепящим канатом; dс –диаметр витого стропа.

2. Лёгкий режим характеризуется работой каната на малых скоростях без рывков с числом изгибов на роликах не более четырёх, а тяжёлый – работой каната на больших скоростях, с рывками и числом изгибов на роликах более четырёх.
