5. По прил. 14 определяем коэффициент продольного изгиба ϕ , соответствующий расчётной гибкости λ. 6. Полученное сечение трубы для мачты проверяем на устойчивость

N(F тϕ)≤ mR .

При соблюдении данного неравенства прочность и устойчивость мачты будут обеспечены при условии, что расчётная гибкость λ меньше предельной [λ]. В противном случае необходимо подобрать другое сечение стальной

трубы, обеспечивающее соблюдение этих условий.

Пример 25. Рассчитать высоту и сечение вертикальной трубчатой монтажной мачты для подъёма мостового крана массой Gо = 54 т на подкрановые пути с высотной отметкой hф =16 м и высотой крана над подкрановыми путями

hо =1,5 м. Подъём выполняется двумя симметрично подвешенными полиспастами (рис. 25, а).

Решение.

1. Задавшись размерами hз = 0,5 м, hс = 3 м, hог = 0,5 м и определив по прил. 8 для 40-тонного полиспаста его длину в стянутом состоянии hп =3,3 м, находим минимальную высоту мачты

H = hф + hз + hо + hс + hп + hог =16 +0,5 +1,5 +3 +3,3 +0,5 = 24,8 м.

Принимаем высоту мачты H =25 м.

2. Рассчитываем полиспаст: определяем нагрузку на каждый полиспаст, приложенную к крюку нижнего подвижного блока

Pп =10Gо 2 =10 54 2 = 270 кН;

находим нагрузку на верхний неподвижный блок полиспаста

Pн =1,15Pп =1,15 270 =310 кН.

Из прил. 8 выбираем для каждого полиспаста два блока грузоподъёмностью по 40 т с общим количеством роликов в полиспасте mп =5 2 =10 шт. с диаметром роликов dр = 400 мм и массой двух блоков Gб = 670 2 =1340 кг, а по табл. 2

определяем коэффициент полезного действия полиспаста с подшипниками качения и, принимая один отводной блок η=0,8 , производим следующие действия:

а) подсчитываем усилия в сбегающей ветви полиспаста

Sп = Pп(mпη)= 270(10 0,8)=34 кН;

б) находим разрывное усилие в сбегающей ветви полиспаста, определив по прил. 3 коэффициент запаса прочности kз = 5

Rк = Sпkз = 34 5 =170 кН;

в) по таблице ГОСТ (прил. 4) подбираем для оснастки полиспаста стальной канат типа ЛК-РО конструкции 6 × 36(1 + 7 + 7/7 + 14) + 1 о.с. (ГОСТ 7668–80) с характеристиками:

временное сопротивление разрыву, МПа ……………………... 1764

разрывное усилие, кН ………………………………………….. 175,5 диаметр каната, мм ……………………………………………... 18 масса 1000 м каната, кг …………………………………………. 1245

г) подсчитываем длину каната для оснастки полиспаста, задаваясь длиной сбегающей ветви l1 = 40 м,

L = mп(h +3,14dр )+l1 +l2 =10(20 +3,14 0,4)+ 40 +10 = 263 м;

д) находим суммарную массу полиспаста

Gп = Gб +Gк = Gб + Lgк 1000 =1340 + 263 1245 1000 =1670 кг =1,7 т.

3. Подсчитываем суммарное сжимающее усилие, действующее по оси мачты, задаваясь количеством вант n = 4 и углом заложения вант α =25° при креплении их за колонны здания

N=10Gоkпkд + 20Gпkп +10Gмkп + 2Sп + 2Sн.в. =

=10 54 1,1 1,1+ 20 1,7 1,1+10 3,6 1,1+ 2 34 + 42,3 =840 кН,

где Gм = g тH =142,25 25 = 3556 кг =3,6 т (здесь g т – масса 1 м стальной трубы, находим по прил. 7, определив предварительно по прил. 15 размер сечения трубы 426/14 мм);

Sн.в = nPн.в sin α = 4 25 0,423 = 42,3 кН. 4. Определяем требуемую площадь поперечного сечения мачты

Fтр = N (ϕ0m 0,1R)= 840 (0,4 0,9 0,1 210) =111 см2.

5. Находим расчётную длину мачты

Hм =µH =1 25 = 25 м.

6. По прил. 7 подбираем сечение стальной трубы 426/14 с площадью сечения F т =181 см2 > Fтр и радиусом

инерции r т =14,6 см.

7. Определяем гибкость мачты

λ = Hм r т = 2500 14,6 =171 <[λ]=180 .

8.По прил. 14 определяем коэффициент продольного изгиба ϕ=0,257 .

9.Полученное сечение мачты проверяем на устойчивость:

N(F тϕ)≤ mR ;

840(181 0,257)=18 кН/см2 = 180 МПа <0,9 210 =189 МПа.

Соблюдение данного неравенства свидетельствуют об устойчивости расчётного сечения мачты.

Мачта с консольно закреплённым полиспастом и наклонная мачта, работающая на внецентренное сжатие.

Определив высоту мачты Н, суммарно сжимающее усилие N и максимальный изгибающий момент М, как указано выше, производим расчёт поперечного сечения мачты и проверку её на устойчивость. Эти расчёты выполняются следующим образом.

1. Ориентируясь на данные прил. 15, назначаем приближённо наружный диаметр и толщину стенки стальной трубы, затем по прил. 7 для данного размера трубы определяем площадь её сечения

F т = Fм ,

где µ – коэффициент приведения расчётной длины (прил. 16). Для монтажной мачты µ=1. 3. Определяем гибкость мачты

λм = Hмrм ≤[λ],

где [λ] – предельная гибкость (прил. 13), для трубной мачты [λ]=180 .

4. Находим условную гибкость в плоскости действия изгибающего момента

λм =λм R E ,

где R – расчётное сопротивление при сжатии для прокатной стали (прил. 2); для стали класса С38/23 R =210 МПа; E – модуль упругости; для стали E = 2,1 105 МПа = 2,1 104 кН/см2.

5. Вычисляем эксцентриситеты:

–относительный mо = eFм Wм ;

–приведённый mп = m0η ,

где e – эксцентриситет приложения силы, см, e = MN ; M – максимальный изгибающий момент; η – коэффициент влияния формы сечения (принимается по табл. 8).

6. По прил. 18 в зависимости от условий гибкости λ и приведённого эксцентриситета mп принимаем коэффициент

внецентренного продольного изгиба ϕвн .

7. Проверяем устойчивость мачты в плоскости действия изгибающего момента

N(Fмϕвн )≤ mR ,

где m – коэффициент условий работы (прил. 5), для монтажных мачт m =0,9 .

Данное неравенство свидетельствует об устойчивости мачты. Рассчитанная гибкость λ при этом должна быть не более предельной [λ]. В противном случае выбирается другое сечение стальной трубы, при котором оба этих условия

соблюдаются.

Пример 26. Рассчитать высоту и сечение вертикальной трубчатой мачты для подъёма цилиндрического вертикального аппарата массой Gо = 34 т и высотой hо =10 м на постамент высотой hф = 4 м. Подъём осуществляется

одним полиспастом, подвешенным на консоли длиной l =200 мм у оголовка (рис. 25, б).

на подвижный блок:

Pп =10Gо =10 34 = 340 кН;

Pн =1,15Pп =1,15 340 =391 кН;

из прил. 8 выбираем для полиспаста два блока грузоподъёмностью по 40 т с общим количеством роликов mп = 2 5 =10 шт. с диаметром роликов dр = 400 мм и массой двух блоков Gб = 2 670 =1340 кг, а по табл. 2 определяем коэффициент

полезного действия полиспаста с подшипниками качения и, принимая один отводной блок η=0,8 , производим

следующие действия:

а) подсчитываем усилия в сбегающей ветви полиспаста

Sп = Pп(mпη)=340(10 0,8)= 42,5 кН;

б) находим разрывное усилие в сбегающей ветви полиспаста, определив по прил. 3 коэффициент запаса прочности kз = 5

Rк = Sпkз = 42,5 5 = 213 кН;

по таблице ГОСТ (прил. 4) подбираем для оснастки полиспаста стальной канат типа ЛК-РО конструкции 6 × 36(1 + 7 + 7/7 + 14) + 1 о.с. (ГОСТ 7668–80) с характеристиками:

временное сопротивление разрыву, МПа ……………………... 1764

разрывное усилие, кН …………………………………………… 215 диаметр каната, мм ……………………………………………… 20 масса 1000 м каната, кг …………………………………………. 1520

в) подсчитываем длину каната для оснастки полиспаста, задаваясь длиной сбегающей ветви l1 = 35 м,

L = mп(h +3,14dр )+l1 +l2 =10(20 +3,14 0,4)+35 +10 = 258 м.

г) находим суммарную массу полиспаста

Gп = Gб +Gк = Gб + Lgк 1000 =1340 + 258 1520 1000 =1732 кг =1,7 т.

3. Подсчитываем сжимающее усилие, действующее на мачту, задавшись количеством вант n =3 (из них одна задняя рабочая) и углом заложения вант α =45°

N =10Gоkпkд +10Gпkп +10Gмkп + Sп + Sн.в + Sр.в =

=10 34 1,1 1,1+10 1,7 1,1+10 2,6 1,1+ 42,5 + 21,2 +15,3 = 538 кН,

4. Находим изгибающие моменты, действующие на мачту:

– в месте крепления полиспаста

M0 = (10Gоkпkд +10Gпkп + Sп)e =

= (10 34 1,1 1,1+10 1,7 1,1+ 42,5)20 = 9450 кН см;

10.По прил. 18 находим коэффициент продольного изгиба ϕвн = 0,180 .

11.Проверяем мачту на устойчивость:

N(Fмϕвн )≤ mR ;

538(168 0,180)=17,8 кН см2 = 178 МПа <0,9 210 =189 МПа.

Соблюдение данного неравенства свидетельствует об устойчивости расчётного сечения мачты.

РАСЧЁТ МОНТАЖНЫХ ПОРТАЛОВ

Монтажные порталы широко используются при монтаже высотного тяжеловесного технологического оборудования и конструкций, особенно со значительными поперечными размерами. Они представляют собой две стойки с шарнирными опорами, соединёнными наверху ригелем, к которому закреплены грузовые полиспасты. Стойки порталов выполнены из секций разной длины, собираются на фланцах (для трубчатого сечения) или на болтах с накладками (для решётчатого сечения).

Трубчатые портальные подъёмники применяются грузоподъёмностью до 40 т, высотой до 25 м, пролётом до 14 м, сечение стоек от 273/8 до 426/12 мм; решётчатые портальные подъёмники грузоподъёмностью до 500 т, высотой до 64 м, пролётом до 31 м, сечение стойки от 1 × 1 м до 1,8 × 1,8 м, масса подъёмника 20…100 т.

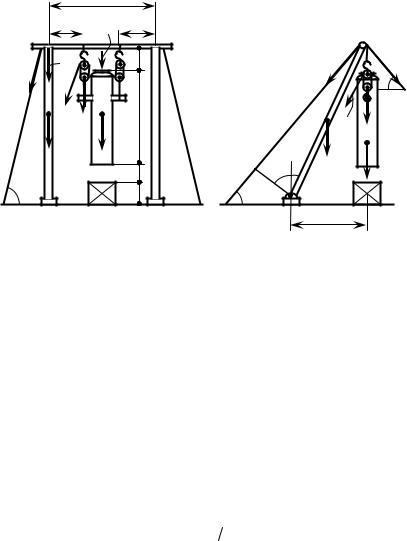

Расчёт портала сводится к следующему (рис. 26).

1.Определяем минимальную высоту портала H (м) аналогично монтажной мачте.

2.Подсчитываем усилие, действующее на каждый полиспаст, кН

P =10Gо n ,

где Gо – масса поднимаемого оборудования, т; n – количество грузовых полиспастов. По усилию P рассчитывают

грузовые полиспасты.

3. Находим усилие, действующее на ригель в точке подвески полиспаста, кН

Pр = Pkпkд +10Gг.пkп + Sп ,
