Приложение 9

Технические характеристики электрических монтажных лебёдок

	Тяговое	Канат	Диамет	Скорост	Число	Диаметр	Длина	Мощнос	Масса
	Тяговое	Канат	Диамет	ь	Число	Диаметр	Длина	ть	с
Тип лебёдки	усилие,	оёмко	р	навивки	слоёв	барабана,	барабана,	электро	канатом
Тип лебёдки	усилие,	оёмко	каната,	навивки	слоёв	барабана,	барабана,	электро	канатом
	кН	сть, м	каната,	каната,	каната	мм	мм	двигател	,
			мм	м/мин				я, кВт	т
				м/мин				я, кВт	т

Л-1001	10,0	75	11	23,0	3	168	475	4,5	0,3
ТЛ-9А-1	12,5	80	11	30,0	3	219	462	8,5	0,5
МЭЛ-1,5	15,0	250	13	24,0	5	250	615	5,0	0,7
Л-3003	20,0	600	15	17,5	–	299	–	7,2	1,0
ЛТ-2500	25,0	40	18	21,6	1	400	875	7,5	1,2
ЛМ-2,5	25,0	140	18	11,5	4	–	–	7,0	0,8
Л-3-50	30,0	260	18	42,0	5	300	800	16,0	1,4
ЛМЦ-3	30,0	250	18	11,9	5	–	–	7,5	1,0
ЛМ-5М	50,0	250	22	18,0	5	377	785	14,5	1,2
ПЛ-5-69	50,0	450	22	42,0	5	426	1160	22	2,8
СЛ5-78	50,0	1200	22	42,0	6	750	1670	28	7,0
114-ТЯ	75,0	185	29	27,0	3	–	–	30	3,2
ЛМ-8	80,0	350	29	10,8	5	500	1100	11	3,1
ЛМС-8/800	80,0	800	22	13,8	7	500	1365	22	5,1
ЛМЭ-10-510	100,0	510	31	10,1	5	–	–	22	3,8
ЛМЭ-10/800	100,0	800	33	12,0	7	–	–	20	7,8
ЛМ-12,5	125,0	800	33	7,8	7	750	1350	22	8,5
ЛМС-12,5	125,0	1200	27	12,6	7	800	1575	30	9,0
Л-15А	150,0	600	33	10,0	4	620	2400	30	8,0
ЛМ-16/1250	160,0	1250	36,5	7,0	4	800	2000	32	10,4
ЛМС-32/2000	320,0	2000	42	9,0	11	920	2020	40	48,5

Приложение 10

Значение коэффициентов трения скольжения f

Материал	Состояние	Значе	Материал	Состояние	Значени
соприкасающихся	Состояние	Значе	соприкасающихся	Состояние	е
соприкасающихся	поверхностей	ние f	соприкасающихся	поверхностей	е
поверхностей			поверхностей		f

Сталь по стали	Сухие	0,15	Сталь по снегу	–	0,02

	Смазанные	0,10	Сталь по	Сухие	0,42
			песчанику

Сталь по дереву	Сухие	0,40	Дерево по дереву	Сухие	0,50
	Смазанные	0,11		Смазанные	0,15

Сталь по бетону	Сухие	0,45	Деревопобетону	Сухие	0,50

Сталь по гравию	Сухие	0,45	Дерево по снегу	–	0,035

Приложение 11

Швеллеры (выдержка из ГОСТ 8240–72)

		Размеры, мм			Площадь				Справочные величины для осей
	Номер						Масса 1 м
									х – х			y – y		z0, см
					сечения
					сечения		д
	швеллера	h	b	S	д	2	g , кг
					F	, см		I ш , см4	W ш , см3	rш , см	I ш , см4	W ш , см3	rш , см
								x	x	x	y	y	y
5		50	32	4,4	6,16		4,84	22,8	9,10	1,92	5,61	2,75	0,954	1,16
6,5		65	36	4,4	7,51		5,90	48,6	15,0	2,54	8,70	3,68	1,080	1,24
8		8	40	4,5	8,98		7,05	89,4	22,4	3,16	12,80	4,75	1,190	1,31
10		100	46	4,5	10,90		8,59	174,0	34,8	3,99	20,40	6,46	1,370	1,44
12		120	52	4,8	13,30		10,40	304,0	50,6	4,78	31,20	8,52	1,530	1,54
14		140	58	4,9	15,60		12,30	491,0	70,2	5,60	45,40	11,00	1,700	1,67
	14а	140	62	4,9	17,00		13,30	545,0	77,8	5,66	57,50	13,30	1,840	1,87
16		160	64	5,0	18,10		14,20	747,0	93,4	6,42	63,30	13,80	1,870	1,80
	16а	160	68	5,0	19,50		15,30	823,0	103,0	6,49	78,80	16,40	2,010	2,00

18		180	70	5,1	20,70		16,30	1090,0	121,0	7,24	86,00	17,00	2,040	1,94
	18а	180	74	5,1	22,20		17,40	1190,0	132,0	7,32	105,00	20,00	2,180	2,13
20		200	76	5,2	23,40		18,40	1520,0	152,0	8,07	113,0	20,50	2,200	2,07
	20а	200	80	5,2	25,20		19,80	1670,0	167,0	8,15	139,00	24,20	2,350	2,28
22		220	82	5,4	26,70		21,00	2110,0	192,0	8,89	151,00	25,10	2,370	2,21
	22а	220	87	5,4	28,80		22,60	2330,0	212,0	8,99	187,00	30,00	2,550	2,46
24		240	90	5,6	30,60		24,00	2900,0	242,0	9,73	208,00	31,60	2,600	2,42
	24а	240	95	5,6	32,90		25,80	3180,0	265,0	9,84	254,00	37,20	2,780	2,67
27		270	95	6,0	35,20		27,70	4160,0	308,0	10,90	262,00	37,30	2,730	2,47
30		300	100	6,5	40,50		31,80	5810,0	387,0	12,00	327,00	43,60	2,840	2,52
33		330	105	7,0	46,50		36,50	7980,0	484,0	13,10	410,00	51,80	2,970	2,59
36		360	110	7,5	53,40		41,90	10820,0	601,0	14,20	513,00	61,70	3,100	2,68
40		400	115	8,0	61,56		48,30	15220,0	761,0	15,70	642,00	73,40	3,230	2,75

Приложение 12

Значение тригонометрических функций

Угол	Синус	Косинус	Тангенс	Угол

0°	0,000	1,000	0,000	90°
0°30′	0,009	1,000	0,009	89°30′
1°	0,017	1,000	0,017	89°
1°30′	0,026	1,000	0,026	88°30′
2°	0,035	0,999	0,035	88°
2°30′	0,044	0,999	0,044	87°30′
3°	0,052	0,999	0,052	87°
3°30′	0,061	0,998	0,061	86°30′
4°	0,070	0,998	0,070	86°
4°30′	0,078	0,997	0,079	85°30′
5°	0,087	0,996	0,087	85°
5°30′	0,096	0,995	0,096	84°30′
6°	0,105	0,995	0,105	84°
6°30′	0,113	0,994	0,114	83°30′
7°	0,122	0,993	0,123	83°
7°30′	0,131	0,991	0,132	82°30′
8°	0,139	0,990	0,141	82°
8°30′	0,148	0,989	0,149	81°30′
9°	0,156	0,988	0,158	81°
9°30′	0,165	0,986	0,167	80°30′
10°	0,174	0,985	0,176	80°
10°30′	0,182	0,983	0,185	79°30′
11°	0,191	0,982	0,194	79°
11°30′	0,199	0,980	0,203	78°30′
12°	0,208	0,978	0,213	78°
12°30′	0,216	0,976	0,222	77°30′
13°	0,225	0,974	0,231	77°
13°30′	0,233	0,972	0,240	76°30′
14°	0,242	0,970	0,249	76°
14°30′	0,250	0,968	0,259	75°30′
15°	0,259	0,966	0,268	75°
15°30′	0,267	0,964	0,277	74°30′
16°	0,276	0,961	0,287	74°
16°30′	0,284	0,959	0,296	73°30′
17°	0,292	0,956	0,306	73°
17°30′	0,301	0,954	0,315	72°30′
18°	0,309	0,951	0,325	72°
18°30′	0,317	0,948	0,335	71°30′
19°	0,326	0,946	0,344	71°
19°30′	0,334	0,943	0,354	70°30′
20°	342	0,940	0,364	70°
20°30′	0,350	0,937	0,374	69°30′
21°	0,358	0,934	0,384	69°
21°30′	0,367	0,930	0,394	68°30′
22°	0,375	0,927	0,404	68°
22°30′	0,383	0,924	0,414	67°30′

Угол	Синус	Косинус	Тангенс	Угол

23°	0,391	0,921	0,424	67°
23°30′	0,399	0,917	0,435	66°30′
24°	0,407	0,914	0,445	66°
24°30′	0,415	0,910	0,456	65°30′
25°	0,423	0,906	0,466	65°
25°30′	0,431	0,903	0,477	64°30′
26°	0,438	0,899	0,488	64°
26°30′	0,446	0,895	0,499	63°30′
27°	0,454	0,891	0,510	63°
27°30′	0,462	0,887	0,521	62°30′
28°	0,469	0,83	0,532	62°
28°30′	0,477	0,879	0,543	61°30′
29°	0,485	0,875	0,554	61°
29°30′	0,492	0,870	0,566	60°30′
30°	0,500	0,866	0,577	60°
30°30′	0,508	0,862	0,589	59°30′
31°	0,515	0,857	0,601	59°
31°30′	0,522	0,853	0,613	58°30′
32°	0,530	0,848	0,625	58°
32°30′	0,537	0,843	0,637	57°30′
33°	0,545	0,839	0,649	57°
33°30′	0,552	0,834	0,662	56°30′
34°	0,559	0,829	0,675	56°
34°30′	0,566	0,824	0,687	55°30′
35°	0,574	0,819	0,700	55°
35°30′	0,581	0,814	0,713	54°30′
36°	0,588	0,809	0,727	54°
36°30′	0,595	0,804	0,740	53°30′
37°	0,602	0,799	0,754	53°
37°30′	0,609	0,793	0,767	52°30′
38°	0,616	0,788	0,781	52°
38°30′	0,623	0,783	0,795	51°30′
39°	0,629	0,777	0,810	51°
39°30′	0,636	0,772	0,824	50°30′
40°	0,643	0,766	0,839	50°
40°30′	0,649	0,760	0,854	49°30′
41°	0,656	0,755	0,869	49°
41°30′	0,663	0,749	0,885	48°30′
42°	0,669	0,743	0,900	48°
42°30′	0,676	0,737	0,916	47°30′
43°	0,682	0,731	0,933	47°
43°30′	0,688	0,725	0,949	46°30′
44°	0,695	0,719	0,966	46°
44°30′	0,701	0,713	0,981	45°30′
45°	0,707	0,707	0,1000	45°

Приложение 13

Предельные гибкости [λ] сжатых элементов

	Максимально
Элементы грузоподъёмных средств	допустимая гибкость
	[λ]

Мачты, стрелы, шевры, стойки, траверсы и	150
другие аналогичные конструкции с тремя или
четырьмя поясами, соединёнными решёткой,
или двумя поясами (из швеллеров или
двутавров), соединённых решётками или
планкой
То же, из одиночных труб	180
Пояса треугольных траверс	150
Монтажные распорки	200

Приложение 14

Коэффициент ϕ продольного изгиба центрально-сжатых элементов

для стали марки Ст3

Гибкость	0	1	2	3	4	5	6	7	8	9
λ	0	1	2	3	4	5	6	7	8	9
λ

0	1,00	0,999	0,998	0,997	0,996	0,995	0,994	0,993	0,992	0,991

10	0,99	0,998	0,996	0,994	0,992	0,980	0,978	0,976	0,974	0,972

20	0,97	0,968	0,966	0,964	0,962	0,960	0,958	0,96	0,954	0,952

30	0,95	0,947	0,944	0,941	0,938	0,935	0,932	0,929	0,926	0,923

40	0,92	0,917	0,914	0,911	0,908	0,905	0,902	0,899	0,896	0,893

50	0,89	0,887	0,884	0,881	0,878	0,875	0,872	0,869	0,866	0,863

60	0,86	0,855	0,850	0,845	0,840	0,835	0,830	0,825	0,820	0,815

70	0,81	0,804	0,798	0,792	0,786	0,780	0,774	0,768	0,762	0,756

80	0,75	0,774	0,738	0,732	0,726	0,720	0,714	0,708	0,702	0,696

90	0,69	0,681	0,672	0,663	0,654	0,645	0,636	0,627	0,618	0,609

100	0,60	0,592	0,584	0,576	0,568	0,560	0,552	0,544	0,536	0,528

110	0,52	0,513	0,506	0,499	0,492	0,485	0,478	0,471	0,464	0,457

120	0,45	0,445	0,440	0,435	0,430	0,425	0,420	0,415	0,410	0,405

130	0,40	0,396	0,392	0,388	0,384	0,380	0,376	0,372	0,368	0,364

140	0,36	0,356	0,352	0,348	0,344	0,340	0,336	0,332	0,328	0,324

150	0,32	0,317	0,314	0,311	0,308	0,305	0,302	0,299	0,296	0,293

160	0,29	0,287	0,284	0,281	0,278	0,275	0,279	0,269	0,266	0,262

170	0,26	0,257	0,254	0,251	0,248	0,245	0,242	0,239	0,236	0,233

180	0,23	0,228	0,226	0,224	0,222	0,220	0,217	0,216	0,214	0,213

190	0,21	0,208	0,206	0,204	0,202	0,200	0,198	0,196	0,194	0,198

200	0,19	–	–	–	–	–	–	–	–	–

Приложение 15

Примерные сечения стальных горячедеформированных труб для монтажных мачт

Масса

Высота мачты, м

поднимаемого

груза, т

168/8

303/8

245/8

273/8

299/8

325/8

377/10

402/10

426/10

450/10

500/10

180/14

230/14

245/10

273/10

299/10

325/10

377/10

402/10

426/10

450/10

500/10

194/16

245/12

245/14

273/14

299/14

325/12

377/10

402/10

426/10

450/10

500/10

219/16

245/14

273/14

299/14

325/14

351/16

377/12

402/12

426/12

480/10

500/10

245/16

273/14

299/14

325/14

326/16

351/16

377/14

402/14

426/14

480/12

500/12

273/12

299/14

325/14

351/14

351/16

377/16

402/16

426/14

426/16

480/14

500/14

273/14

325/12

325/16

351/16

377/16

402/16

450/14

450/16

500/14

273/16

325/14

351/14

377/14

402/16

426/14

426/16

450/16

500/14

299/14

351/12

351/18

402/14

426/16

450/14

450/16

500/14

530/14

600/10

600/12

100

299/16

351/14

377/14

402/16

450/14

450/16

480/14

530/14

560/14

600/12

630/12

Примечания : 1. Сечения труб рассчитаны с учётом масс полиспастов и мачты, а также усилий от сбегающих ветвей грузовых полиспастов и натяжных расчалок.

2. Гибкость мачт не превышает предельной λ = 180.

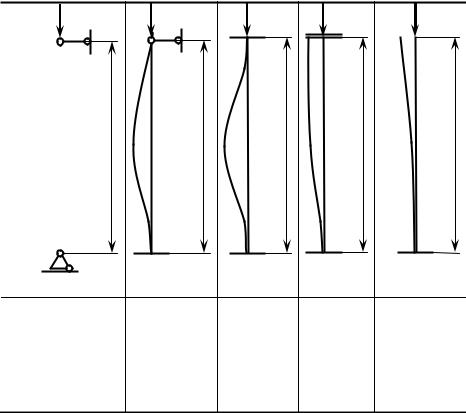

Коэффициент µ Схема закрепления концов стержня

Приложение 16

Коэффициент приведения расчётной длины µ

для стержней постоянного сечения

1,0

0,7

0,5

1,0

2,0

Приложение 17

Примерные усилия первоначального натяжения нерабочих вант монтажных мачт Рн.в, кН

	Масса				Высота мачты, м
	поднимаемого
	поднимаемого	10	12	14		16	18	20	25	30
	груза, т	10	12	14		16	18	20	25	30

10		3,5	3,5	5,0		7,0	10,0	12,5	15,0	20,0

20		5,0	5,0	6,0		8,0	10,0	12,5	20,0	25,0

30		5,0	6,0	7,0		10,0	12,5	12,5	20,0	25,0

40		6,0	8,0	9,0		10,0	12,5	15,0	20,0	25,0

50		7,0	10,0	10,0		12,5	13,5	15,0	25,0	30,0

60		10,0	12,5	12,5		13,0	13,5	17,0	25,0	30,0

70		11,0	12,5	13,0		13,5	15,0	20,0	25,0	35,0

80		12,5	13,0	13,0		13,5	15,0	20,0	30,0	40,0

90		12,5	13,5	14,0		15,0	20,0	25,0	35,0	40,0

100		13,0	14,0	15,0		17,0	25,0	30,0	40,0	50,0
