где n – количество брёвен (величиной n задаются).

Расчёт якоря с двумя тягами. Определяем максимальный изгибающий момент в анкере, кН см

M = Nc2 (2l),

где c – расстояние от конца анкера до точки крепления, см. Находим усилие, сжимающее анкер, кН

Nб = tg βN 2 ,

где β – угол между тягой и направлением усилия N .

Проверяем анкер на прочность при его изгибе и сжатии, задаваясь диаметром брёвен или стальных труб и их количеством

Nб F + M Wx ≤ mR ,

где F – суммарная площадь сечения брёвен или труб, см2 (для брёвен F = 0,785d 2n ; для стальных труб F определяют по прил. 7); Wx – суммарный момент сопротивления сечения брёвен или труб, см3 (для брёвен Wx = 0,1d 3n , для стальных труб Wx определяют по прил. 7).

Расчёт усиленных заглублённых якорей. Принцип расчёта этого типа якоря аналогичен расчёту облегчённого якоря (рис. 22).

1. Определяем устойчивость якоря от действия вертикальных сил

10Gг +T > kуN2 ,

где Gг – масса грунта котлована, т, Gг = Halγ ; kу – коэффициент устойчивости якоря: kу = 2 . Остальные обозначения и

расчёты такие же, как и для облегчённого якоря. Коэффициент трения анкера по бревенчатой стенке принимается равным

0,4.

2. Рассчитываем удельное давление на грунт от действия горизонтальных сил, МПа

σг = N1 (lhη)<[σг],

где h – высота вертикального щита, см.

3. Расчёт сечения анкера аналогичен расчёту облегчённого якоря.

Пример 24. Рассчитать заглублённый якорь для крепления тормозной оттяжки с усилием N =180 кН, направленной под углом к горизонту α = 35°. Грунт – плотно слежавшийся гравий.

a

Рис. 22. Расчётная схема усиленного заглублённого якоря

Решение.

1. Задаёмся следующими размерами элементов якоря: ширина верхнего основания котлована a = 3 м; ширина нижнего основания b =0,5 м; глубина заложения анкера H =3 м; длина анкера l =3,2 м.

2. Определяем массу грунта в котловане

Gг = a +2 b Hl γ = 3 +20,5 3 3,2 1,5 = 25,2 т. 3. Подсчитываем силу трения анкера (бревна) о стенку котлована

T= f N cosα = 0,5 180 0,819 = 73,7 кН

4.Находим вертикальную составляющую усилия в тормозной оттяжке

N2 = N sin α =180 0,574 =103,3 кН.

5. Проверяем устойчивость якоря от вырывания анкера из котлована усилием N2 : 10G +T > kуN2 ;

10 25,2 +73,7 =325,7 кН >3 103,3 =309,9 кН.

Полученное неравенство свидетельствует об устойчивости якоря от вырывания из грунта.

где N1 = N cosα =180 0,819 =147,5 кН.

7. Выбираем тип якоря с одной тягой, определяем изгибающий момент в брёвнах

M= Nl 8 =180 320 8 =7200 кН см.

8.Находим требуемый момент сопротивления брёвен

Wтр = М(m 0,1R)= 7200(0,85 0,1 13)= 6515 см3.

9. Находим диаметр брёвен

d = 3 10Wтр n = 3 10 6515 2 = 32 см.

ПОДБОР СВАЙНЫХ ЯКОРЕЙ

Свайные якоря применяются для крепления различных элементов такелажной оснастки и представляют собой одну или несколько деревянных (бревенчатых) или металлических (из труб, швеллеров или двутавров) свай, вбитых в грунт и связанных между собой канатами.

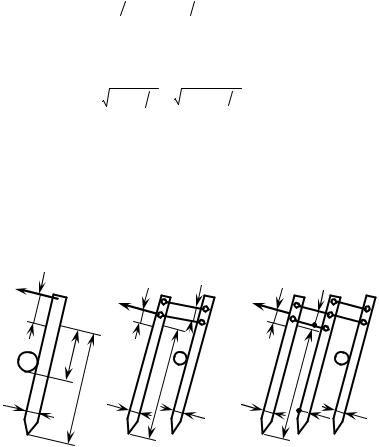

В зависимости от усилия, действующего на бревенчатый якорь, выбирают схему его конструкции (рис. 23) и по табл. 6 определяют основные конструкционные размеры его элементов. Металлические якоря подбирают также по следующей табл. 7.

7. Характеристика стальных свайных якорей из труб или сваренных между собой полками двух швеллеров или двутавров

РАСЧЁТ МАЧТ

В монтажной практике нашли применение мачты грузоподъёмностью до 500 т и высотой до 60 м, а при использовании их в спаренном виде возможен подъём массой до 1000 т с отрывом их от грунта и массой до 1500 т без отрыва от грунта.

Монтажные мачты могут использоваться в разных вариантах, например, в вертикальном и наклонном положении; с оттяжкой и без оттяжки груза; с двумя полиспастами, расположенными симметрично, и с одним полиспастом, подвешенным на консоли.

Расчёт мачт для этих вариантов имеет свои особенности: 1) общие расчёты для типов мачт:

–расчёт минимальной высоты мачты;

–расчёт суммарных сжимающих усилий, действующих по оси мачты;

–расчёт изгибающих моментов (кроме мачт с симметричной нагрузкой); 2) расчёты, относящиеся к определённому типу мачты:

–расчёт трубчатой симметрично нагруженной мачты;

–расчёт трубчатой консольно нагруженной или наклонной мачты;

–расчёт решётчатой симметрично нагруженной мачты;

–расчёт решётчатой консольно нагруженной или наклонной мачты.

Определение минимальной высоты монтажной мачты. Минимальная высота мачты (м) определяется следующим образом:

– при подъёме оборудования способом скольжения с отрывом от земли (рис. 24, а)

H = hф + hз + hо + hс + hп + hог ,

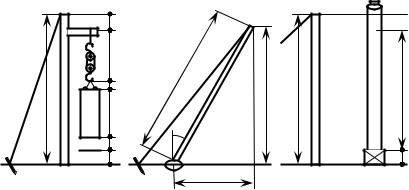

Рис. 24. Расчётные схемы высоты монтажной мачты

где hф – высота фундамента, м; hз – запас высоты над фундаментом (в среднем hз = 0,5 м); hо – расстояние от основания аппарата до места строповки, м; hс – высота стропа, м (задаются в зависимости от поперечных габаритов оборудования и способа строповки); hп – высота полиспаста в стянутом виде, м (определяется по прил. 8 в зависимости от грузоподъёмности); hог – высота оголовка мачты, м (зависит от конструкции оголовка и составляет обычно 0,5…1,0);

– при подъёме оборудования способом поворота вокруг шарнира (рис. 24, в)

H= hф + hо + hог .

Вэтом случае высота мачты подбирается из расчёта, при котором положение подъёмного полиспаста будет близким

кгоризонтальному при проектном положении поднимаемого оборудования.

Высоту наклонной мачты определяют с учётом угла наклона мачты к вертикали β (рис. 24, б)

Hн = Hcosβ.

Нахождение суммарного сжимающего усилия, действующего по оси мачты. В зависимости от способа использования мачт сжимающее усилие, кН, направленное по оси мачты, определяется по одной из следующих формул:

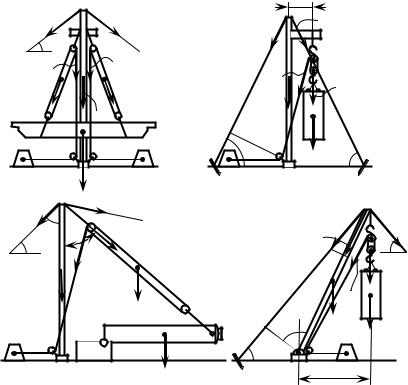

– для вертикальной мачты с двумя полиспастами, расположенными симметрично (рис. 25, а)

N =10Gоkпkд + 20Gг.п.kп +10Gмkп + 2Sп + Sн.в ;
