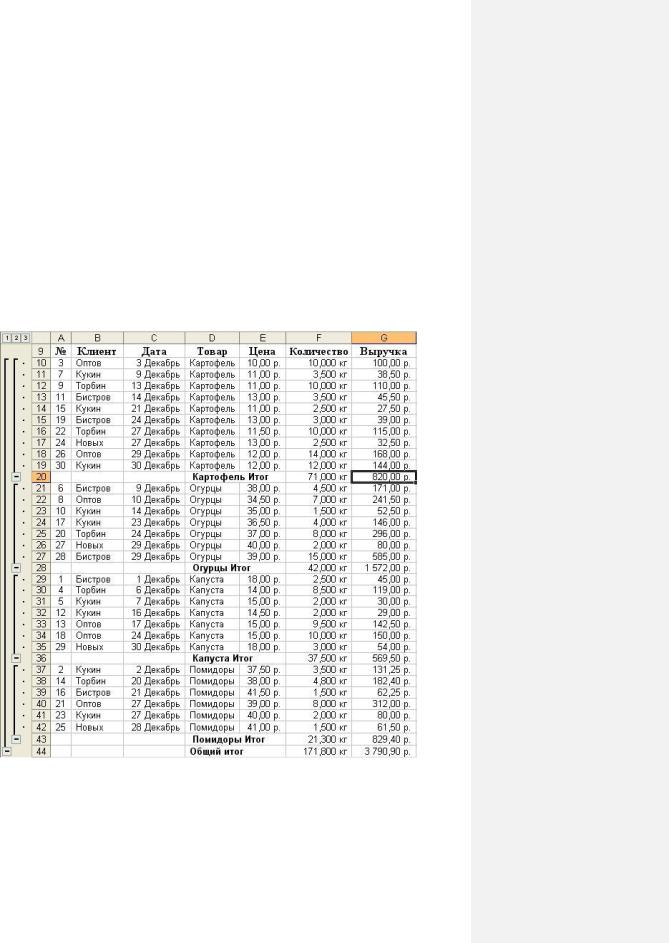

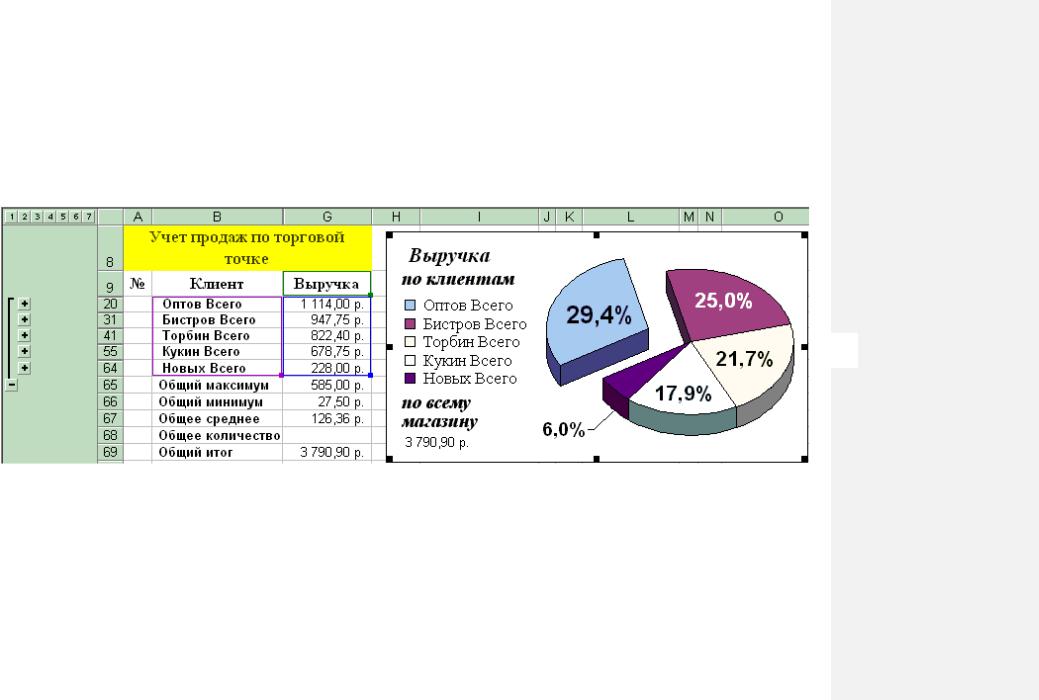

Рис. 18. Отсортированные итоги и круговая диаграмма

27

вишневый, слоновая кость, светло-бирюзовый, темно-фиолетовый. Убираем рамку вокруг легенды, шрифт Times, 16 пунктов. В левом нижнем углу добавляем надписями с панели рисования выручку по всему магазину.

Лист 8ВторичнаяГистограмма. Постройте круговую диаграмму с детальными значениями по одному из клиентов на вторичной гистограмме. На Рис. 19 показан образец для клиента Торбина и несмежный диапазон исходных данных, отобранный для построителя диаграмм.

Построение круговой диаграммы с вторичной гистограммой. Открыть детальную информацию о покупках Торбина, см. Рис. 19. Запустить мастера диаграмм. В первом окне выбрать тип диаграммы Круговая вида с вторичной гистограммой. Во втором окне указать визуально (обвести курсором) диапазон исходных данных

='8ВторичнаяГистограмма'!$B$9:$G$36;'8ВторичнаяГистограмма'!$B$55:$G$64

Объединение ячеек в несмежный диапазон осуществляется визуально с нажатой клавишей Ctrl. В третьем окне заказать в подписи данных значения. В четвертом окне разместить диаграмму в тот же лист 8ВторичнаяГистограмма.

Далее выполняется ручная настройка диаграммы. Перемещаем визуально всю детальную информацию про Торбина на гистограмму, в круге оставляем пять итоговых значений. Достаем параметры ряда данных и настраиваем расстояние между кругом и гистограммой (на образце 200), размер гистограммы (на образце ~ 80 % от диаметра круговой диаграммы), заказываем соединительные линии. Визуально выделяем итоговую сумму Торбина откаткой его сектора из общего круга вправо. Раскрашиваем клиентов в привычные цвета как на предыдущей диаграмме: Оптов – синефиолетовый, Бистров – вишневый, Торбин – слоновая кость, Кукин – свет- ло-бирюзовый, Новых – темно-фиолетовый. Это делается из формата точки данных или формата ключа легенды. На гистограмме использовать цвета гаммы Торбина: слоновая кость, светло-желтый, желтый, светлокоричневый, золотистый. Оформить заголовок и легенду по образцу.

Форма отчетности по лабораторной работе 4. Лист 6ИтогиКлиентов,

лист 7КруговаяДиаграмма, лист 8ВторичнаяГистограмма.

28

28

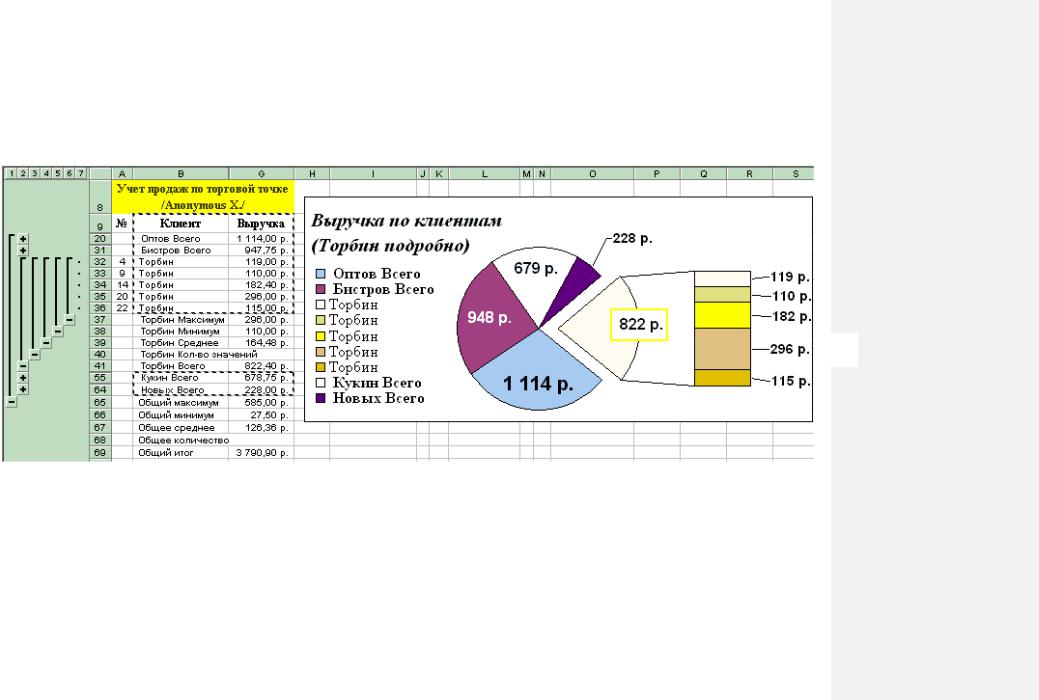

Рис. 19. Представление итогов на круговой диаграмме с выноской детальной информации по клиенту Торбину на вторичную гистограмму. Пунктирной рамкой показан несмежный диапазон исходных данных диаграммы (B9:G36;B55:G64)

29

Лабораторная работа 5

Анализ реализации товаров

Цель: Автоматизация подведения итогов и графический анализ данных. Задание на лабораторную работу. Провести анализ реализации това-

ров за отчетный период, продемонстрировать результаты на гистограммах.

Порядок выполнения лабораторной работы Лист 9ИтогиТовары. Сделайте копию листа продаж на следующий

лист книги. Отсортируйте записи по товарам в порядке, задаваемом списком товаров. Инструментом Excel Данные – Итоги вычислите по каждому товару суммарную выручку и суммарное количество проданного в килограммах, образец см. на Рис. 20.

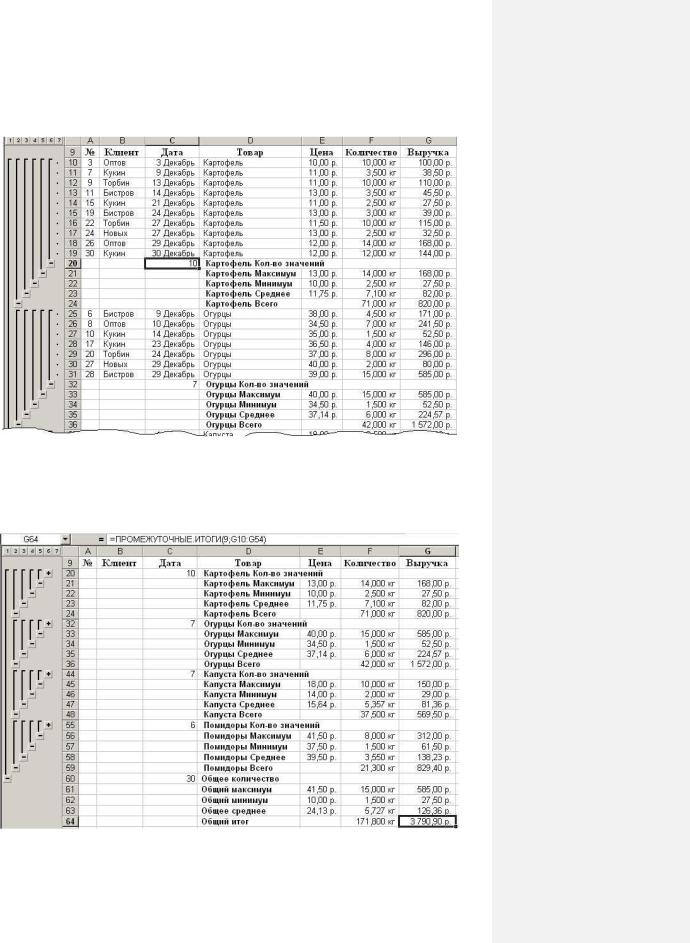

Рис. 20. Автоитоги по количеству и выручке товара

Добавьте в итоги количество продаж по каждому наименованию, наибольшую и наименьшую отпускную цену по каждому товару, самую большую и самую маленькую покупку по весу и в рублях, среднюю цену
