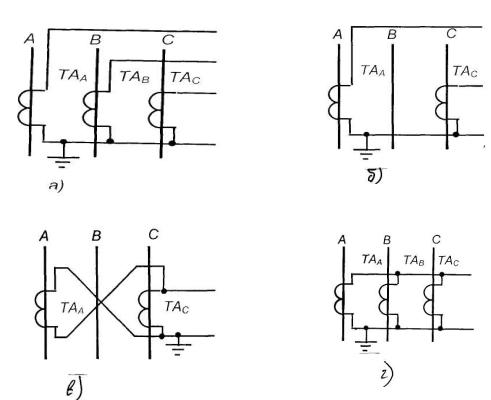

Рис.2 10. Схемы соединения трансформаторов тока а); б); в); г).

ТТ могут соединяться в треугольник (применяется для получения разности фазных токов, например, для включения дифференциальной защиты трансформаторов).

Вторичные обмотки трансформаторов тока могут соединяться последовательно и параллельно.

Нагрузка, подключенная к 2-м последовательно включённым трансформаторам тока, распределяется поровну (уменьшается в два раза). Ток в цепи, равный I2=I1/nТ остается неизменным, а напряжение, приходящееся на каждый ТТ составляет I2Zн/2. Эта схема применяется при использовании маломощных ТТ.

При параллельном соединении трансформаторов тока коэффициент трансформации в 2 раза меньше коэффициента трансформации одного ТТ т.к. ток в реле равен сумме вторичных токов двух ТТ (в 2 раза больше каждого). Если коэффициент трансформации каждого трансформатора тока равен nT=I1/I2, то коэффициент трансформации схемы равен ncx=I1/2I2, т.е. в 2 раза меньше.

Выводы:

1.Трансформаторы тока являются измерительными преобразователями, предназначенными для преобразования первичной информации о токе в величины удобные для обслуживающего персонала.

2.В зависимости от назначения трансформаторы тока могут соединяться между собой в различные схемы:

−в полную звезду для подключения защит от междуфазных и однофазных к.з.;

−в неполную звезду для подключения защит от междуфазных к.з.;

−на разность токов 2-х фаз для подключения защит от междуфазных к.з.;

−на сумму токов 3-х фаз (схема фильтра токов нулевой последовательности); для подключения защит от замыканий на землю;

−в треугольник для подключения дифференциальных защит.

3.Нормальным режимом работы для ТТ является режим короткого замыкания, в котором погрешности ТТ имеют наименьшие значения.

4.Трансформаторы тока, предназначенные для подключения схем релейной защиты должны выбираться для условий работы при больших кратностях первичного тока, что приводит к пониженному значению погрешностей.
