Нештатные
ситуации
131

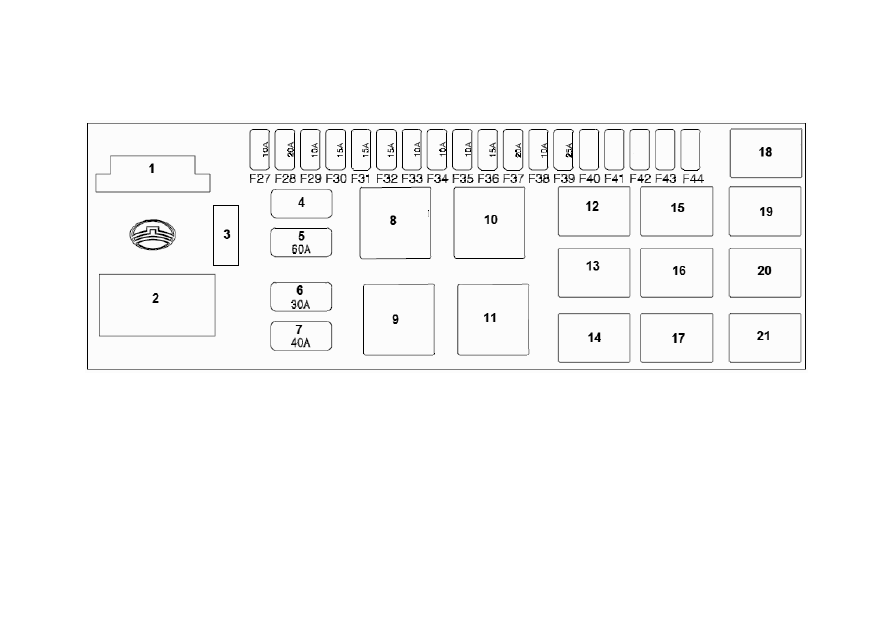

Коробка
реле
и
плавких
предохранителей
№
2.
1.
Разъем
кабельной
шины
двигателя
B. 2.
Разъем
кабельной
шины
двигателя
A. 3.
Разъем
кабельной
шины
двигателя
C. 4.
Зарезервировано
.
5.
Привод
крыльчатки
с
электронным
управлением
. 6.
Нагнетатель
. 7.
Антиблокировочная
тормозная
система
. 8.
Реле
высокой
частоты
вращения
крыльчатки
. 9.
Реле
устройства
обогрева
заднего
ветрового
стекла
. 10.
Реле
индикатора
устройства
обогрева
заднего
ветрового
стекла
. 11.
Реле
нагнетателя
. 12.
Реле
ближнего
света
фар
. 13.
Реле
низкой
частоты
вращения
крыльчатки
. 14.
Реле
электрического
звукового
сигнала
. 15.
Реле
дальнего
света
фар
. 16.
Реле
компрессора
. 17.
Главное
реле
. 18.
Реле
системы
подогрева
топлива
. 19.
Реле
габаритных
огней
. 20.
Реле
передних
противотуманных
фар
. 21.
Реле
стартера
.
F27.
Электронный
блок
управления
системой
впрыска
топлива
. F28.
Кондиционер
. F29.
Компрессор
. F30.
Дальний
свет
передних
фар
. F31.
Ближний
свет
передних
фар
. F32.
Передние
противотуманные
фары
. F33.
Задние
противотуманные
фары
. F34.
Габаритные
огни
. F35.
Электрический
звуковой
сигнал
. F36.
Устройство
обогрева
заднего
ветрового
стекла
. F37.
Электронная
система
впрыска
. F38.
Тормозной
сигнал
. F39.
Антиблокировочная
тормозная
система
- 2. F40.
Зарезервировано
. F41.
Зарезервировано
. F42.
Зарезервировано
. F43.
Зарезервировано
. F44.
Зарезервировано
.
131
_____________________________________________________________________________________________________
Нештатные
ситуации
132
Коробка
плавких
предохранителей
№
3.
1.
Электрическое
питание
от
аккумулятора
– 1. 2.
Зарядка
аккумулятора
. 3.
предварительный
подогрев
,
антиблокировочная
тормозная
система
– 1. 4.
Электрическое
питание
от
аккумулятора
– 2.
1.
Предохранитель
типа
A. 2.
Исправен
. 3.
Перегорел
. 4.
Предохранитель
типа
B. 5.
Исправен
. 6.
Перегорел
.
Если
не
включаются
фары
или
другие
электрические
устройства
,
необходимо
в
первую
очередь
проверить
состояние
плавких
предохранителей
.
В
случае
обнаружения
перегоревшего
предохранителя
,
необходимо
его
заменить
.
Выключить
зажигание
и
все
ненужные
устройства
электрооборудования
,
вытащить
соответствующий
предохранитель
и
проверить
его
состояние
.
132
_____________________________________________________________________________________________________
Нештатные
ситуации
133
Замена
плавких
предохранителей
.
Внутри
коробки
с
плавкими
предохранителями
прикреплен
зажим
для
вытаскивания
предохранителей
.
Сначала
вынуть
из
коробки
этот
зажим
,
затем
вытащить
плавкий
предохранитель
с
помощью
этого
зажима
.
С
помощью
того
же
зажима
вставить
новый
плавкий
предохранитель
в
гнездо
взамен
снятого
.
Электрические
параметры
нового
плавкого
предохранителя
должны
быть
аналогичны
параметрам
снятого
предохранителя
.
После
определения
неисправного
плавкого
предохранителя
прочитать
параметры
электрического
питания
и
обозначение
электрической
цепи
,
указанные
на
крышке
предохранителя
.
С
помощью
зажима
можно
вытаскивать
только
плавкие
предохранители
типа
A.
Если
визуальным
осмотром
не
удается
определить
состояние
предохранителя
,
можно
установить
вместо
него
другой
предохранитель
и
проверить
функционирование
электрической
цепи
.
Если
предохранитель
перегорел
,
необходимо
установить
на
его
место
новый
исправный
предохранитель
.
Устанавливать
только
такие
предохранители
,
параметры
электропитания
которых
соответствуют
параметрам
и
обозначениям
,
указанным
на
крышке
блока
предохранителей
для
соответствующего
гнезда
.
Если
нет
возможности
сразу
же
подобрать
плавкий
предохранитель
с
аналогичными
параметрами
,
можно
временно
установить
другой
предохранитель
,
который
рассчитан
на
меньшую
силу
тока
,
но
при
первой
возможности
заменить
его
стандартным
предохранителем
,
временный
предохранитель
установить
на
исходное
место
.
Рекомендуется
приобрести
полный
комплект
запасных
предохранителей
и
хранить
его
в
автомобиле
для
использования
в
экстренных
случаях
.
Если
новый
предохранитель
быстро
перегорает
после
установки
,
это
является
признаком
наличия
неисправности
в
электрической
цепи
.
В
этом
случае
необходимо
срочно
обратиться
на
уполномоченную
станцию
технического
обслуживания
автомобилей
Great Wall
для
проведения
диагностики
и
ремонта
.
ПРЕДУПРЕЖДЕНИЕ
!
Категорически
не
допускается
использование
плавкого
предохранителя
,
рассчитанного
на
большую
силу
тока
,
а
также
устанавливать
перемычку
взамен
перегоревшего
предохранителя
.
Это
может
стать
причиной
серьезных
повреждений
электрооборудования
и
даже
привести
к
пожару
.
133
_____________________________________________________________________________________________________
Нештатные
ситуации
134
Лампы
световых
приборов
.
Включая
и
выключая
соответствующие
переключатели
,
проверить
функционирование
ламп
всех
световых
приборов
автомобиля
.
Если
лампа
не
загорается
,
наиболее
распространенными
причинами
этого
являются
перегорание
плавкого
предохранителя
и
повреждение
самой
лампы
.
Сначала
следует
проверить
плавкий
предохранитель
.
Если
предохранитель
исправен
,
проверить
лампу
.
Взаимосвязь
плавких
предохранителей
с
соответствующими
световыми
приборами
описана
в
разделе
«
проверка
и
замена
плавких
предохранителей
».
Если
и
предохранитель
,
и
лампа
исправны
,
необходимо
обратиться
на
уполномоченную
станцию
технического
обслуживания
автомобилей
Great Wall
для
проведения
проверки
и
ремонта
.
Проверка
и
обслуживание
ламп
подсветки
указателей
и
аварийных
индикаторов
на
панели
блока
приборов
.
Запустить
двигатель
автомобиля
и
проверить
функционирование
всех
указателей
,
приборов
,
аварийных
и
предупреждающих
индикаторов
.
В
случае
обнаружения
любой
проблемы
обратиться
на
уполномоченную
станцию
технического
обслуживания
автомобилей
Great Wall
для
проведения
проверки
и
ремонта
.
Лампы
световых
приборов
автомобиля
.
Лампы
наружных
световых
приборов
.
1.
Фары
дальнего
света
H1,
12
В
, 55
Вт
2.
Передние
противотуманные
фары
H3,
12
В
, 55
Вт
3.
Передние
сигналы
поворота
PY21W,
12
В
, 21
Вт
4.
Боковые
повторители
сигналов
поворота
W5W
5.
Фары
ближнего
света
H1
6.
Передние
габаритные
огни
W5W,
12
В
, 5
Вт
134
_____________________________________________________________________________________________________
Нештатные
ситуации
135
7.
Верхний
повторитель
тормозного
сигнала
W5W,
12
В
, 5
Вт
8.
Подсветка
номерного
знака
W5W,
12
В
, 5
Вт
9.
Задние
противотуманные
фары
P21W
10.
Сигнал
движения
задним
ходом
P21W
11.
Задние
сигналы
поворота
PY21W,
12
В
, 21
Вт
12.
Тормозные
сигналы
/
габаритные
огни
P21W
/
W5W
Лампы
внутренних
световых
приборов
.
Лампа
для
чтения
W5W;
потолочная
лампа
освещения
салона
C10W.
Замена
ламп
.
Общие
положения
.
1.
Перед
заменой
лампы
убедиться
,
что
данный
световой
прибор
выключен
,
проверить
контакты
соединений
на
предмет
окисления
.
2.
Для
замены
перегоревшей
лампы
необходимо
использовать
новую
лампу
аналогичного
типа
и
потребляемой
мощности
.
После
замены
ламп
передних
фар
с
целью
обеспечения
безопасности
движения
необходимо
проверить
регулировку
угла
света
фар
.
ВНИМАНИЕ
Если
операции
ремонта
и
замены
электрического
прибора
выполняются
неправильно
,
или
при
этом
не
учитываются
характеристики
электрического
питания
прибора
,
это
может
привести
к
пиковому
возрастанию
потребляемой
мощности
,
нагреву
контура
и
даже
пожару
.
