Материал: Архитектурные конструкции и основы конструирования (90
- то же, что в формуле (1);
tavext - - средняя температура отопительного периода, оС;
zht - продолжительность отопительного периода, сут., со среднесуточной температурой воздуха ниже или равной 8 оС по приложению А.
Термическое сопротивление R, (м2 . оС)/Вт, слоя многослойной конструкции, а также однородной (однослойной) ограждающей конструкции определяем по формуле:
Rr = |
|
, |
(3) |
|
|
|
|
где - толщина слоя, м;
расчетный коэффициент теплопроводности материала слоя, с учетом условий эксплуатации ограждающих конструкций, Вт/ (м2 . оС), принимаемый по приложению Г.
Для определения условий эксплуатации ограждающих конструкций (А и Б) необходимо:
-по приложению Б определить зону влажности района строительства;
-по таблице 5 определить влажностный режим помещений.
Таблица 5 - Определение влажностного режима помещений
Режим |
Влажность внутреннего воздуха, %, |
||||
|
|
при температуре |
|
||
|
до 12 оС |
|
св. 12 |
|
св. 24 оС |
|
|
|
до 24 оС |
|
|
1 |
2 |
|
3 |
|
4 |
Сухой |
До 60 |
|
До 50 |
|
До 40 |
Нормальный |
Св.60 до 75 |
|
Св.50 до 60 |
|
Св.40 до 50 |
Влажный |
Св.75 |
|
Св.60 до 75 |
|
Св.50 до 60 |
Мокрый |
- |
|
Св. 75 |
|
Св. 60 |
11
По приложению В определить условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности.
Сопротивление теплопередаче Rо, (м2 . оС)/Вт, ограждающей конструкции следует определять по формуле:
Rr |
= |
1 |
R + |
1 |
, |
(4) |
|
|
|||||
0 |
int |
о |
ext |
|
|
|
|
|
|
|
|||
где int - то же, что в формуле (1);
Rro - термическое сопротивление ограждающей конструкции, (м2 . оС)/Вт,
определяемое:
-для однородной (однослойной) по формуле (3);
-для многослойной по формуле (5).
ext - коэффициент теплоотдачи (для зимних условий) наружной
поверхности ограждающей конструкции, Вт/( м2 . оС) принимается по таблице
6.
Таблица 6 - Значение коэффициента теплоотдачи для зимних условий
Наружная поверхность ограждающих конструкций |
Коэффициент |
|
теплоотдачи |
|
для зимних |
|
условий, ext |
|
Вт/(м2 . оС) |
1 |
2 |
1 Наружных стен, покрытий, перекрытий над проездами и над |
23 |
холодными (без ограждающих стенок) подпольями в Северной |
|
строительно-климатической зоне) |
|
2 Перекрытий над холодными подвалами, сообщающимися с |
17 |
наружным воздухом; перекрытий над холодными (с |
|
ограждающими стенками) подпольями и холодными этажами в |
|
Северной строительно-климатической зоне |
|
3 Перекрытий чердачных и над неотапливаемыми подвалами |
12 |
со световыми проемами в стенах, а также наружных стен с |
|
воздушной прослойкой, вентилируемой наружным воздухом |
|
12
Продолжение таблицы 6
1 |
2 |
4 Перекрытий над неотапливаемыми подвалами без световых |
6 |
проемов в стенах, расположенных выше уровня земли, и над |
|
неотапливаемыми техническими подпольями, расположен- |
|
ными ниже уровня земли |
|
Термическое сопротивление Rк, (м2 . оС)/Вт, ограждающей конструкции с последовательно расположенными однородными слоями согласно [1] будем
определять как сумму термических сопротивлений отдельных слоев:
Rro = Rо1 + Rо2 + Rо3 +…+ Rn + Rв.п., |
(5) |
|
где R1, R2,…Rn |
- термические сопротивления отдельных слоев |
|
ограждающей конструкции, (м2 . оС)/Вт, определяемое по формуле (3); |
||
Rв.п - термическое |
сопротивление замкнутой |
воздушной прослойки, |
принимаем по приложению Д.
13
3 Пример расчета многослойной ограждающей конструкции
здания из мелкоштучных элементов
Требуется определить толщину наружной стены жилого здания.
Исходные данные:
-район строительства - г. Курган;
-ограждающая конструкция - наружная стена из силикатного и керамического облицовочного кирпича с утеплителем из пенополистирола =
40 кг/м3 (вид утеплителя принят в зависимости от района строительства);
- |
температура внутреннего воздуха |
tint + 20 |
оС, (п.6 таблица 8 |
относительная влажность воздуха - =50% [4]; |
|
||
- |
температура наиболее холодной пятидневки |
обеспеченностью 0,92 |
|
text= минус 37 оС ( по приложению А); |
|
|
|
- |
средняя t отопительного периода tavext |
= минус 8,7 оС (по приложению |
|
А); |
|
|
|
-продолжительность отопительного периода zht =217 суток (по приложению А);
-зона влажности - З - сухая (по приложению Б);
-влажностный режим помещений - сухой (таблица 5).
Конструкция стены принята в соответствии с рисунком 1.
14
|
|
|
|
1 |
|
|
|
|
|
100 |
|
|
|
облицовочный слой |
|
|
каменная кладка |
|
|
|
600 |
|
|
|
|
|
|
|
|
|
штукатурка |
|
|
|
воздушный зазор |
|
|
|
|
|
|
600 |
|
|
|
2 |
|
|
утеплитель |
|
|
|
|
|
|
1 |
|
|
1 |
|
|
|
600 |
|
|
|
|
|
|
арматурная сетка |
120 |
ут |
250;380 |
|
|
|
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1-1 |
|
3 |
|
|
|
|
арматурная сетка |
|||
внутрення стена |
|
|
|
|
|
|
стены |
|
|
100 |
|
|
|
|
|
|
ут |
|
|
|
утеплитель |
|
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
120 |
|
|
|
облицовочный слой |
|
|
|
|
|
|
кладка из керамического пустотного кирпича
=1000 кг/м3
на цементно-песчаном растворе, толщина
=120мм;
утеплитель из пенополистирола =40 кг/м3
кладка из силикатного кирпича на цементнопесчанном растворе, толщиной =250 мм

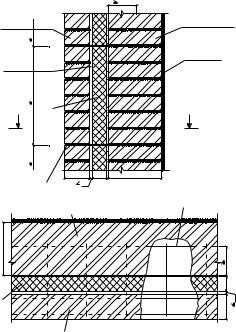

Рисунок 1 - Расчетная схема стены
П р и м е ч а н и е- Наличие гибких связей в кладке и их теплопроводность не
учитываем.
Величины теплотехнических показателей и коэффициентов:
-n=1 (по таблице 3);
-tn =4 (по таблице2);
-int =8,7 (по таблице 4);
-ext =23 (по таблице 6);
-к.н. =0,47 (по приложению Г) (наружный слой стены);
-к.в. =0,76 (по приложению Г) (внутренний слой стены) (утеплитель);
-ут =0,041 (по приложению Г).
Расчетные коэффициенты теплопроводности материалов слоев ( )
определены для условия эксплуатации ограждающих конструкций - А (см.
приложение В).
