Системы SCADA уязвимы для хакерских атак.

5. Основные scada

g General Electric — Cimplicity, IFix;

^“InSAT — MasterSCADA

^“Trace mode - AdAstrA Research Group, ltd ^a Tibbo Technology — AggreGate SCADA/HMI I ARC Informatique — PcVue;

W Wonderware (англ.)русск. — InTouch;

Ic Iconics (англ.)русск. — Genesis;

u United States DATA Co. — Factory Link;

I RealFlex Technologies, Ltd. — RealFlex;

R Rockwell Automation — RSView;

^Motorola Solutions — ACE3600, MOSCAD, MOSCAD-M; nBSchneider Electric — CitectSCADA;

«HSchneider Electric — Vijeo Citect;

I • ISchneider Electric — ClearSCADA;

S' Schneider Electric — PowerLogic SCADA;

Jade Software — Sitex;

Certec EDV GmbH — Atvise;

^“Siemens — WinCC;

PSI AG — PSIControl;

WEBfactory — WEBfactory 2010 (нем.);

Seven Technologies — IGSS;

ПрограмПарк — Вектор (АСДУ);

“ЭлеСи — SCADAInfinity;

МИПО_«Мир» — SCADA МИР;

“Каскад-АСУ — КАСКАД;

“ЭНТЕЛС — ЭНТЕК;

^“Энергосоюз — SCADA-НЕВА;

Роман Савоченко — OpenSCADA.

ВИКАН(г. Северодонецк) — СИДИКОН.

“НТО Терси-КБ — Каскад-САУ.

^“НПФ Круг — Круг 2000.

^“ООО "Инфо-Сети+" — NetServer TM.

6. Состав и структура trace mode

контроллеров.

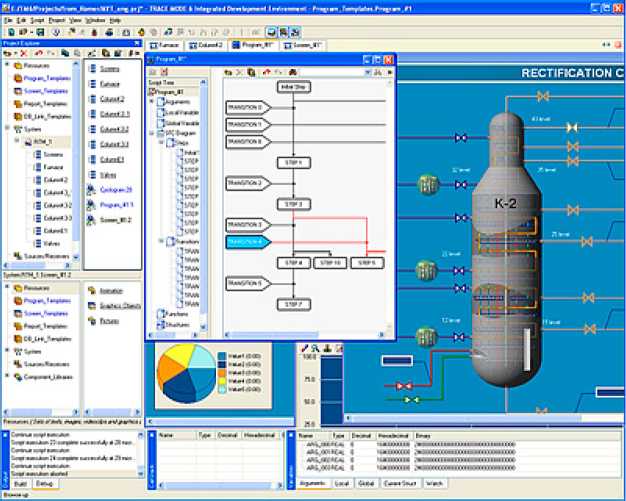

Рис. 36. SCADA-система TRACE MODE

TRACE MODE (произносится «Трэйс моуд» или «Трэйс мод») — инструментальный программный комплекс класса SCADA HMI, разработана компанией AdAstra Research Group, Москва в 1992 году. Предназначена для разработки программного обеспечения АСУТП, систем телемеханики, автоматизации зданий, систем учета электроэнергии (АСКУЭ, АИИС КУЭ), воды, газа, тепла, а также для обеспечения их функционирования в реальном времени. Начиная с версии 4.20 (1995) TRACE MODE обладает функциями для программирования промышленных

Система TRACE MODE состоит из инструментальной системы и из набора исполнительных модулей (рантаймов). В Инструментальной системе создается набор файлов, который называется

«проектом TRACE MODE». С помощью исполнительных модулей TRACE MODE проект АСУ запускается на исполнение в реальном времени на рабочем месте диспетчера или оператора.

Особенностью TRACE MODE является «технология единой линии программирования», то есть возможность разработки всех модулей АСУ при помощи одного инструмента. Технология единой линии программирования позволяет в рамках одного проекта создавать средства человеко­машинного интерфейса, системы учета ресурсов, программировать промышленные контроллеры и разрабатывать web-интерфейс. Для этого в инструментальную систему TRACE MODE встроены специализированные редакторы. Среди них:

• Редактор графических мнемосхем;

• Редактор экранных панелей;

• Редактор программ на визуальном языке FBD (стандарт МЭК 6-1131/3);

• Редактор программ на визуальном языке SFC (стандарт МЭК 6-1131/3);

• Редактор программ на визуальном языке LD (стандарт МЭК 6-1131/3);

• Редактор программ на процедурном языке ST (стандарт МЭК 6-1131/3);

• Редактор программ на процедурном языке IL (стандарт МЭК 6-1131/3);

• Редактор шаблонов документов;

• Построитель связей с СУБД;

• Редактор паспортов оборудования (EAM);

• Редактор персонала (HRM);

• Редактор материальных ресурсов (MES).

Исполнительные модули TRACE MODE имеют разные функции в зависимости от их роли в АСУ ТП. Основными исполнительными модулями программы являются:

• Монитор реального времени — МРВ;

• Монитор реального времени+ — МРВ+;

• Монитор реального времени+ с сервером документирования — ДокМРВ+;

• Double Force МРВ+ — 2 МРВ+ с горячим резервированием.

Способ 2' j Выработка оптимальных управляющих воздействий I достижения цели '' ^{* 1 2 3 4 5}

Рис. 1. Сравнение промышленных систем автоматизации

Основная цель САР оптимальная отработка задания, обеспечивающего стабилизацию требуемой физической величины или технологического параметра. При этом значение задания считается известным и может быть как постоянным, так и изменяющимся по заранее известному закону.

Структура АСУТП, в отличие от САР, предполагает непременное участие человека - оператора в принятии решений по управлению объектом. Структура АСУТП обязательно включает контур формирования оператором управляющих воздействий, поскольку цель АСУТП - реализация оптимального режима работы объекта.

Критериями оптимальности технологических режимов, как правило, являются технико­экономические показатели (к.п.д., удельные расходы сырья, энергии, топлива, себестоимость продукции), которые обычно не могут быть непосредственно измерены, а получаются в результате соответствующих вычислительных процедур.

1.3. Состав асутп

Для выполнения функций АСУТП необходимо взаимодействие следующих ее составных частей:

1. технического обеспечения (ТО);

2. программного обеспечения (ПО);

3. информационного обеспечения (ИО);

4. организационного обеспечения (ОО);

5. оперативного персонала (ОП).

Техническое обеспечение АСУТП представляет собой полную совокупность технических средств, достаточную для функционирования АСУТП и реализации системой всех ее функций.

В состав комплекса технических средств (КТС АСУТП) входят вычислительные и управляющие устройства; средства получения (датчики), преобразования, хранения, отображения и регистрации информации (сигналов); устройства передачи сигналов и исполнительные устройства.

Программное обеспечение АСУТП — совокупность программ, необходимая для реализации функций АСУТП, заданного функционирования комплекса технических средств АСУТП и предполагаемого развития системы.

Программное обеспечение АСУТП подразделяется на общее ПО и специальное программное обеспечение.

Общее программное обеспечение АСУТП поставляется в комплекте со средствами вычислительной техники. К общему программному обеспечению АСУТП относятся необходимые в процессе функционирования и развития системы программы, программы для автоматизации разработки программ, компоновки программного обеспечения, организации функционирования вычислительного комплекса и другие служебные и стандартные программы (организующие
