Сведем реакции с участием нейтронов в табл. 2.2.







Таблица 2.2











Русское

Англ. со-

Ин-

Уравнение

наименова-

кращение и

декс

реакции



ние

краткая







реакции

запись







Радиацион-

сapture

«с»,

11348 Cd + 01n 11448 Cd + γ



ный захват

(n,γ)

«γ»

4090 Zr + 01n 4091 Zr + γ ,



нейтронов













23892 U + 01n 23992 U + γ ,









2311 Na + 01n 2411 Na + γ



Упругое рас-

elastic

«se»,

11 H + 01n 11 H + 01n ,



сеяние

scattering

«e»

126 C + 01n 126 C + 01n





(n,n)





Неупругое

inelastic

«si»,

23592 U + 01n 23892 U + 01n′+ γ



рассеяние

scattering

«i»







(n,n)







Деление

fission

«f»

23592 U + 01n X1 + X2 +(2 ÷3) 01n +Q ,





(n,f )



23592 U + 01n 13956 Ba + 3694 Kr +301n +Q ,

















23592 U + 01n 13954 Xe + 3895Sr + 2 01n +Q



Реакции с

(n,p)



168 O + 01n 167 N + 11 p ,



испусканием

(n,α)



105 B + 01n 73 Li + 24 α ,



частиц

(n,2n)







(α,n)



126 C + 01n 116 C +2 01n ,









49 Be + 24 α → 126 C + 01n



Фотоядерная

(γ,n)



ZA X + γ → ZA X* AZ1 X + 01n ,



реакция





21D + γ → 11 H + 01n ,

















49 Be + γ → 48 Be + 01n ,









49 Be + γ → 2 24 He + 01n



Изотопные источники нейтронов – устройства, в которых идут ядерные реакции с образованием нейтронов. При этом излучение, испускаемое радионуклидом (например, α-частицы) вступает в

36

ядерную реакцию со специально подобранным веществом (например, бериллием), в результате которой образуются нейтроны 94 Be + 42 α → 126 C + 01n . Источники нейтронного излучения могут быть

изготовлены на основе испускающих α-частицы радионуклидов, таких, как америций-241 (Am), плутоний-238 (Pu), плутоний-239,

кюрий-248 (Cm), калифорний-252 (Cf), полоний-210 (Po), радий226 (Ra).

Наиболее известными ампульными источниками являются ра- диево-бериллиевый и полониево-бериллиевый. Полоний-210 – это практически чистый α-излучатель с энергией 5,3 МэВ и периодом полураспада 138,4 сут. Распад полония сопровождается γ- излучением слабой интенсивности. Основной недостаток и достоинство одновременно – небольшой срок службы, определяемый периодом полураспада полония. В связи с относительно небольшим периодом полураспада при использовании полония-210 в изделиях практически не возникает проблемы долговременного хранения радиоактивных отходов (РАО).

Другой тип радионуклидного источника нейтронов строится на калифорний-бериллиевой смеси. Калифорний-252 имеет период полураспада 2,6 года. При этом самопроизвольно делится 3 % всех атомов, и при каждом делении выделяется четыре нейтрона. При такой нейтронной эмиссии 1 г выделяет 2,4×1012 нейтр./с. Это соответствует нейтронному потоку среднего ядерного реактора. В настоящее время самыми распространёнными нейтронными источниками являются Pu-239-Be источники. Они не имеют недостатков полоний-бериллиевых и радий-бериллиевых источников, которые остались в прошлом.

Как и при любых ядерных реакциях в случае нейтронных реакций выполняются законы сохранения: энергии, импульса, момента импульса, электрического заряда (зарядового числа), барионного заряда (часто это сохранение числа нуклонов – массового числа А, кроме реакций при очень высоких энергиях с тяжелыми частицами), лептонного заряда, спина, четности волновой функции (при пренебрежении слабым взаимодействием), изотопического спина (при пренебрежении электромагнитным взаимодействием) и др.

37

2.2. Цепная реакция деления и ядерные реакторы

При бомбардировке нейтронами может происходить деление ядер топливных изотопов на несколько ядер-осколков с испусканием α-, β- и γ-излучения, а также ν мгновенных и запаздывающих нейтронов деления. Мгновенные нейтроны образуются сразу же при делении, запаздывающие нейтроны – в результате β-распада нестабильных ядер-осколков деления:

23592 U + 01n 23692 U* ZA1

X + AZ2 Y 01n + a 24 α +b 01β+ γ +Q .

1

2

Атомные массы ядер-осколков (рис. 7) лежат в пределах А = 70– 164. Удельный выход более лёгких и более тяжёлых ядер-осколков мал <10-4 %. Удельный выход реакций (каналов) с двумя осколками >98 %. Наиболее вероятное отношение масс осколков 3:2. Кинетическая энергия осколков изменяется обратно пропорционально их массе: Е1/Е2 = m2/m1. Энергия осколков ≈0,8 от энергии реакции деления.

Согласно расчетным и экспери-

























ментальным данным при распаде















































одного ядра урана-235 выделяется

























около 200 МэВ. Не следует считать,















































что энергия выделяется сразу в виде

























тепла. В табл. 2.3 приведено распре-

























деление высвобождаемой энергии по

























носителям, которые при торможении

























в средах ядерного реактора (ЯР) от-

























дают свою кинетическую энергию на

























Рис. 7. Зависимость удельного



нагрев этих сред. Часть энергии уте-

выхода от массового числа



кает из ЯР. Например, большая часть

ядер-осколков для урана-235



γ-квантов поглощается в биологиче-

























ской защите ЯР, антинейтрино слабо взаимодействует с веществом и беспрепятственно покидает ЯР как будто на его пути ничего нет, унося с собой еще часть энергии, и т.д.

Основная теплоотдача идет при торможении ядер-осколков в топливной матрице при их среднем пробеге 8–10 мкм, из-за чего топливо разогревается, а сами осколки остаются внутри топливных таблеток. Так, при делении (выгорании) 1,044 г урана-235 выделяется 1 МВт·сутки энергии, что эквивалентно сжиганию 3000 т условного топлива.

38





Таблица 2.3







Носители энергии деления

Энергия, МэВ

235U

239Pu

Кинетическая энергия осколков деления

166,0

171,5

Кинетическая энергия нейтронов деления

4,9

5,8

Энергия мгновенных гамма-квантов

7,2

7,0

Энергия γ-квантов из продуктов деления

7,2

7,0

Кинетическая энергия β-излучения осколков

9,0

9,0

Энергия антинейтрино

10,0

10,0

Итого:

204,3

210,3

Ядерный (атомный) реактор (ЯР) – устройство, в активной зо-

не которого осуществляется контролируемая самоподдерживающаяся цепная реакция (ЦР) деления ядер некоторых тяжелых элементов под действием нейтронов с целью выработки тепловой энергии.

По числу контуров различают одно-, двух-, трехконтурные АЭС. В системе АЭС различают теплоноситель и рабочее тело.

Рабочим телом, т.е. средой, совершающей работу с преобразованием тепловой энергии в механическую и далее в электрическую в турбоагрегате (турбина+генератор), является водяной пар высокой чистоты.

Теплоносителем, отводящим тепло из активной зоны ЯР, может служить и другое вещество (жидкий натрий, газ, вода, др.). Если контур теплоносителя и рабочего тела не разделены, то АЭС называется одноконтурной (АЭС с ЯР РБМК, рис. 8, а): вода в активной зоне ЯР 1 превращается в пар, пар в барабан-сепараторе отделяется от воды и идет на турбину 4. После турбины пар поступает в конденсатор 7, где охлаждается водой из пруда охладителя или водой, охлаждаемой с помощью градирни. Конденсат проходит очистку и все повторяется снова. Циркуляция в петле теплоносителя принудительная, создаваемая главным циркуляционным насосом (ГЦН) 12. По одноконтурной схеме работают Курская, Смоленская и Ленинградская АЭС.

Если контур теплоносителя и рабочего тела разделены, то АЭС называется двухконтурной (АЭС с ЯР ВВЭР, рис. 8, б): вода в первом контуре (контуре теплоносителя) нагревается в активной зоне ЯР 1 до 320 °С, но не кипит при давлении 16 МПа.

39

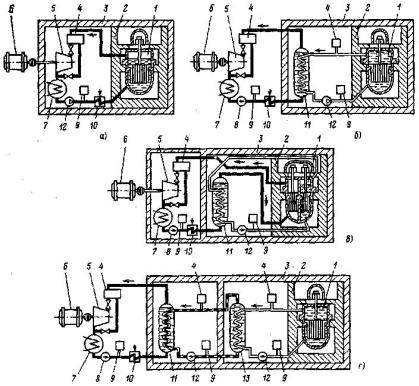

Рис. 8. Упрощенная схема работы АЭС:

аодноконтурная; б – двухконтурная; в – не полностью двухконтурная,

гтрехконтурная;

1– ядерный реактор (ЯР); 2 – первичная биологическая защита; 3 – вторичная биологическая защита; 4 – регулятор давления в контуре; 5 – паровая или газовая турбина; 6 – электрогенератор; 7 – конденсатор или газоохладитель;

8– питательный насос или компрессор; 9 – резервная емкость для пополнения теплоносителя или рабочего тела; 10 – регенеративный теплообменник; 11 – парогенератор (ПГ); 12 – главный циркуляционный насос (ГЦН) или газодувка; 13 – промежуточный теплообменник

Передача тепла воде во втором контуре при меньшем давлении (контур рабочего тела) происходит в парогенераторе 11, который принадлежит обоим контурам. Вода второго контура в парогенераторе превращается в пар, который идет на турбину 4. Циркуляция в первом и втором контурах принудительная, в первом – созда-

40
