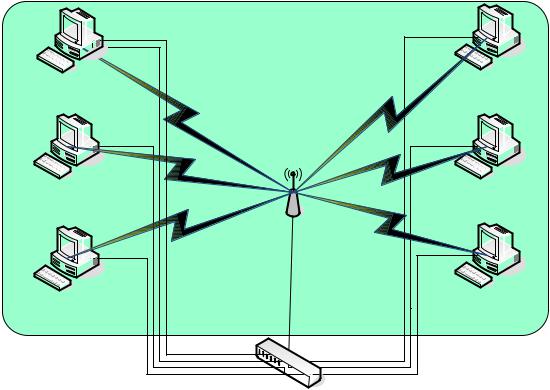

Рис. 18. Физическая схема ЛВС для лабораторной работы №6

25

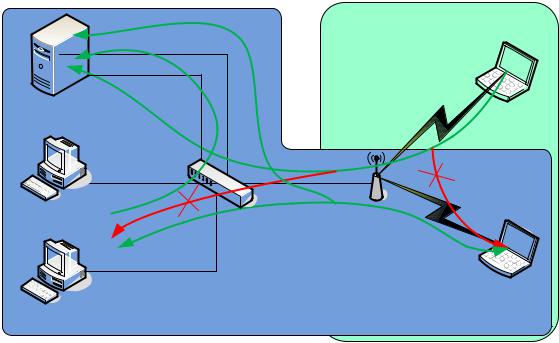

Рис. 19. Логическая схема ЛВС для лабораторной работы №2

Порядок выполнения

Перед выполнением лабораторной работы необходимо:

1.Подготовить виртуальные машины, которые будут выполнять роль ноутбуков NB-1, NB-2. Сетевые адаптеры этих виртуальных машин должны быть настроены в режиме «моста» («bridged») на беспроводной сетевой интерфейс хост-компьютера. Виртуальные машины NB-1, NB-2 должны выполняться на разных хост-компьютерах.

2.Включить виртуальные машины. Проверить, что в гостевой

(«виртуальной») операционной системе выключен межсетевой экран (брандмауэр). Настроить IP-адреса в гостевой («виртуальной») операционной системе:

а) для NB-1 из сети 192.168.151.0/24 (например, IP-адрес

192.168.151.101, маска подсети 255.255.255.0);

б) для NB-2 из сети 192.168.150.0/24 (например, IP-адрес

192.168.150.101, маска подсети 255.255.255.0).

26

3.Зафиксировать в отчете IP-адреса и MAC-адреса сетевых адаптеров Ethernet (имеющих IP-адреса 192.168.150.х), беспроводных сетевых адаптеров (имеющих IP-адреса 192.168.152.х) компьютеров, используемых в работе (в соответствии с вариантом), и виртуальных сетевых адаптеров «ноутбуков».

4.Компьютеры, выбранные в качестве «рабочих станций» PC-1, PC-2 подключить к коммутатору через разъемы «B-x» патч-панели (адреса сетевых адаптеров 192.168.150.х).

5.Компьютер, выбранный в качестве «сервера» Srv подключить к коммутатору через разъемы «B-x», «C-x» патч-панели (адреса сетевых адаптеров 192.168.150.х, 192.168.151.х).

Для подключения к коммутаторам использовать имя «manager», к точкам доступа – «admin»; пароль – «superuser».

Выполнение лабораторной работы включает следующие этапы:

1. Тестирование взаимодействия беспроводных и проводных клиентов

Цель данного этапа состоит в подключении беспроводного сегмента Wi-Fi к проводной сети Ethernet для проверки работоспособности соединения.

На данном этапе разграничение доступа не осуществляется.

1.Подключить одну из точек доступа Wi-Fi в сеть ЛГТУ для настройки (точки доступа выведены на порт патч-панели W-1, для доступа в сеть ЛГТУ используются порты E-1, E-2).

2.Настроить точку доступа на работу в режиме точки доступа с поддержкой одной беспроводной сети.

3.Проверить доступность настроенной беспроводной сети с одного из компьютеров лаборатории.

4.Отключить точку доступа от сети ЛГТУ и подключить к одному из коммутаторов.

27

1.Настроить порт, к которому подключена точка доступа, на обработку тэгированных кадров 2-х VLAN: корпоративной и гостевой (номера VLAN в соответствии с вариантом).

2.Настроить порты, к которым подключен сервер:

2.1.1-ый порт (соединенный с разъемом «В-х») включить в

«корпоративную» VLAN (номер VLAN в соответствии с вариантом);

2.2.2-ый порт (соединенный с разъемом «С-х») включить в «гостевую» VLAN (номер VLAN в соответствии с вариантом).

3.Включить порты, к которым подключены рабочие станции, в «корпоративную» VLAN (номер VLAN в соответствии с вариантом).

4. Проверка работы сети

Цель данного этапа состоит в проверке доступности узлов командой «ping». «Гости» должны иметь доступ только к серверу, «корпоративные клиенты» - к рабочим станциям сети и серверу.

1.Включить хост-компьютеры, на которых работают виртуальные машины NB-1, NB-2, в соответствующие беспроводные сети (NB-1 – в гостевую, NB-2 – в корпоративную). При этом NB-1, NB-2 получат доступ в беспроводную сеть через Wi-Fi адаптер хоста.

2.Проверить доступность сервера с «гостевого» ноутбука.

3.Проверить невозможность получения доступа к рабочим станциям и «корпоративному» ноутбуку с «гостевого» ноутбука (проверить, что доступ также отсутствует при назначении на «гостевом» ноутбуке адреса как из сети 192.168.150.1хх, так и из сети 192.168.151.1хх).

4.Проверить доступность рабочих станций и сервера с «корпоративного» ноутбука.

5.Проверить доступность «корпоративного» ноутбука с одной из рабочих станций.
