Материал: Беспроводные локальные сети IEEE 802.11 Wi-Fi (90

2.3.«Клиент беспроводной сети» («Access Point Client» / Wireless Workgroup Bridge» / «Client Bridge») – обеспечивает подключение

Ethernet-узлов через данное устройство по беспроводной сети к другой точке доступа. Фактически в данном режиме точка доступа выполняет функции беспроводного сетевого адаптера. Режим не включен в стандарт 802.11 и поддерживается не всеми производителями.

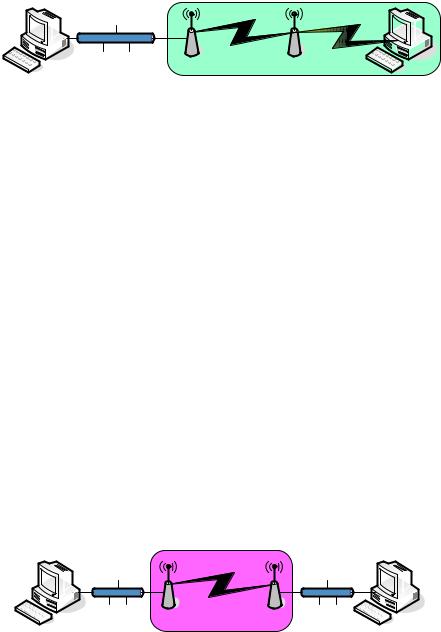

Рис. 7. Пример подключения «Клиент беспроводной сети»

2.4.«Распределенная беспроводная система» («Wireless Distributed System», «WDS») – беспроводное соединение клиентов, подключенных к нескольким точкам доступа по проводной сети, за счет организации беспроводного соединения между точками доступа. Режим предназначен для объединения проводных сегментов локальной сети, например, расположенных в соседних зданиях.

Точки доступа выполняют в этом режиме функции беспроводного моста («Wireless Bridge») между сегментами проводной сети. К точке доступа, работающей в режиме WDS, подключение беспроводных клиентов невозможно. Беспроводная связь осуществляется только между парой точек, реализующих мост.

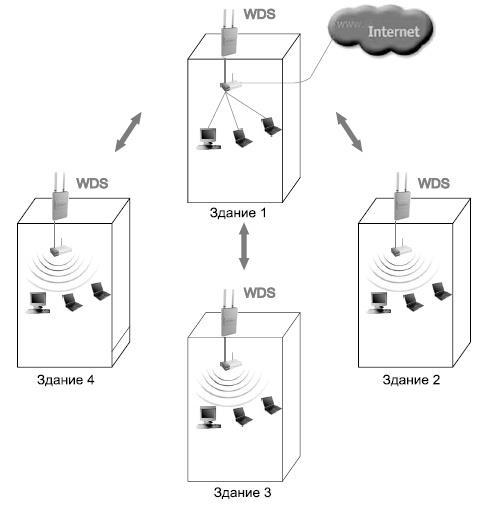

Рис. 8. Пример подключения «Распределенная беспроводная система»

15

2.5.«Распределенная беспроводная система с точкой доступа»

(«Wireless Distributed System with Access Point», «WDS with AP») –

расширение режима WDS, при котором точки доступа разрешают подключение беспроводных клиентов. Обеспечивает расширение зоны покрытия беспроводной сети за счет организации беспроводных соединений между точками доступа.

Вданном режиме все устройства беспроводной сети работают в одном частотном диапазоне и, следовательно, делят полосу пропускания, что ограничивает количество клиентов до 15-20 узлов. Для увеличения количества подключаемых клиентов можно использовать несколько WDS-сетей, настроенных на неперекрывающиеся каналы и объединенные через проводную сеть

Ethernet.

Рис. 9. Пример подключения «Распределенная беспроводная система c

точкой доступа»

Топологии сетей Wi-Fi в режиме WDS

Топологии беспроводных сетей в режиме WDS аналогичны топологиям проводных сетей:

1.«Шина» (рис. 10) – точки доступа равноправны, отказ одной из них приводит к тому, что сеть распадается на 2 несвязанных сегмента.

2.«Кольцо» (рис. 11) – обладает избыточностью, позволяющей сети нормально работать при выходе из строя одной из точек доступа. Требует использования протокола покрывающего дерева (Spanning Tree Protocol)

для блокирования избыточных связей.

16

3.«Звезда» (рис. 12) – обмен данными осуществляется через центральную точку доступа, на которую ложится очень большая нагрузка. Все точки доступа работают в одном частотном диапазоне, что негативно сказывается на производительности.

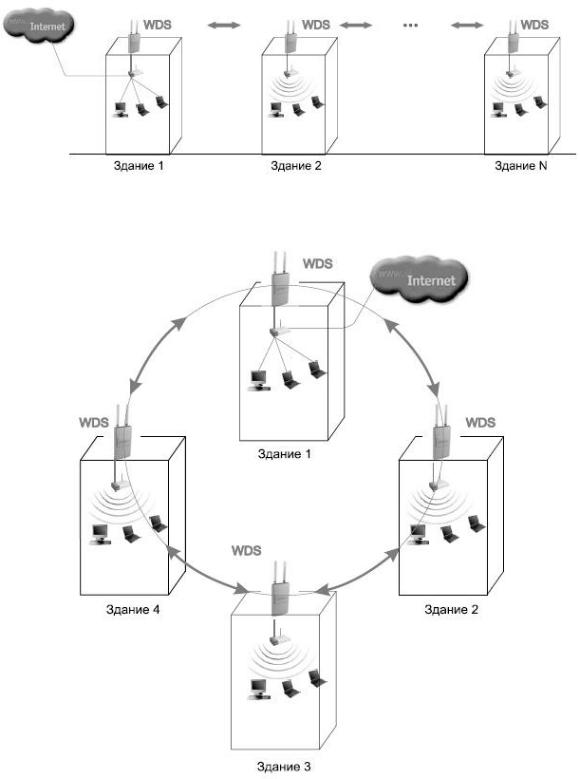

Рис. 10. Шинная топология беспроводной WDS-сети

Рис. 11. Кольцевая топология беспроводной WDS-сети

17

Рис. 12. Беспроводная WDS-сеть с топологией «звезда»

18

Лабораторная работа №5 Беспроводные локальные сети

Цель работы

Изучить технологии беспроводных локальных сетей на примере 802.11 Wi-Fi, архитектуру, топологии сетей Wi-Fi, получить практические навыки настройки беспроводных локальных сетей в различных режимах.

Задание

Изучить средства настройки беспроводных соединений на рабочих станциях под управлением Microsoft Windows и точках доступа сетей 802.11 «Wi-Fi». Настроить беспроводную ЛВС 802.11 «Wi-Fi» в режимах «точка-

точка», «точка доступа», «беспроводная сеть с повторителем», «распределенная беспроводная система». Проверить работоспособность беспроводной сети.

Схема ЛВС

Беспроводная сеть

802.11 Wi-Fi

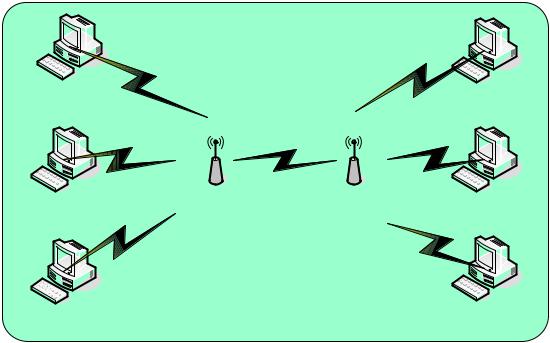

Рис. 13. Схема ЛВС для лабораторной работы №5

19
