3.7. Лабораторная работа № 7. Исследование планарных антенн на печатной плате

Цель работы: исследование антенн, которые формируются на печатной плате с целью передачи сигналов на расстояние.

1. Краткие теоретические сведения

В современных устройствах повсеместно можно встретить технологии беспроводной связи, которые основаны на Bluetooth или Wi-Fi, однако установка крупных антенн потребует увеличения габаритов корпуса. На помощь разработчику приходят планарные антенны, которые формируются непосредственно на печатной плате (рис. 138), это позволяет снизить геометрические размеры корпусов устройств, так как данные антенны занимают немного места, повысить КПД линии передачи, так как длина линии питания для антенны небольшая, а также не используются коаксиальные линии, в которых возникают потери.

105

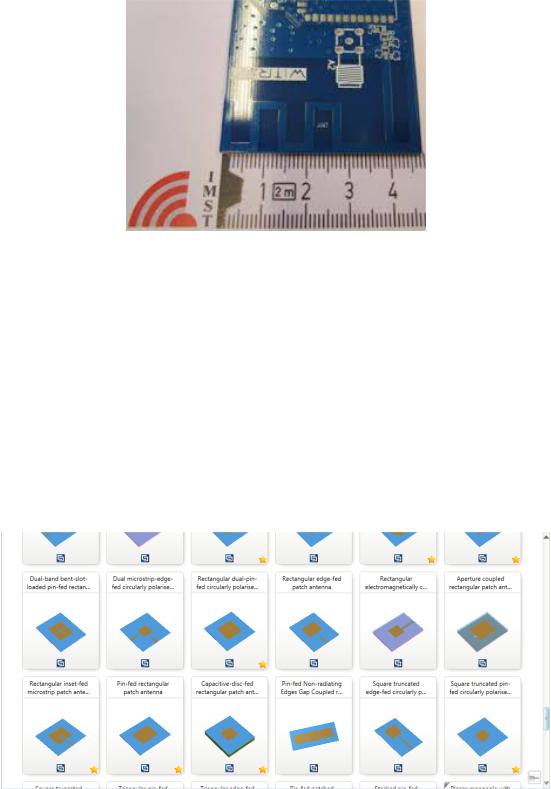

Рис. 138. Планарная антенна

При формировании планарных антенн также появляется возможность выбрать место их расположения из соображения оптимальной компоновки элементной базы на печатных платах, однако для обеспечения должного уровня защиты компонентов от излучения антенны требуется применение экранирования. Для расчета таких антенн, как правило, используется специализированное программное обеспечение, например, Antenna Magus (рис. 139), которая является компонентом CST Studio. Так в версии 2019.3 присутствует 142 модели планарных антенн (Planar Antennas), которые автоматизировано можно рассчитать и передать для моделирования в CST Studio или, используя знания о геометрических размерах, сформировать на печатной плате в Altium Designer.

Рис. 139. Планарные антенны в Antenna Magus

Для исследования и моделирования антенн требуется вспомнить их основные показатели и характеристики, по которым можно определить частоты резонансов и диаграммы направленности.

106

являются значения параметров на главной диагонали , которые называют обратными потерями (RL – return losses). Для большинства антенн рекоменду-

1) s-параметры, матрица рассеяния. Для любой антенны особо важными

потери обозначались параметром 11. На основе данных результатов возможно определить полосу работы антенны, которая определяется по уровню -10 дБ,

ется выставлять порт питания при моделировании с номером 1, чтобы обратные

данный диапазон частот принято записывать, как BW10dB. Элементы главной диагонали матрицы рассеивания также очень удобно переводятся в коэффициент стоячей волны по напряжению (КСВН (VSWR)):

(дБ) = 20 lg КСВН−1 .

КСВН+1 (18)

В специализированном программном обеспечении для моделирования СВЧ устройств и изначально вычисляется именно матрица S-параметров, а затем на ее основе происходит обработка результатов.

2) диаграмма направленности антенны позволяет определить направленность излучения антенны по отношению к идеальному изотропному излучателю, который имеет диаграмму направленности в виде сферы. Различают несколько основных видов отображения диаграммы направленности: КНД (коэффициент направленного действия (Directivity)), коэффициент усиления (Gain). Оба данных коэффициента определяют излучаемую мощность в заданном направлении. Разница заключается в том, что коэффициент усиления относит эту мощность к входной мощности, в то время коэффициент направленного излучения – к общей излучаемой мощности, как правило, данные коэффициенты равны между собой или имеют малые отличия, которыми можно пренебречь. Однако на практике очень удобно использовать реальный коэффициент усиления (Realized Gain), так как он учитывает несогласованность импедансов ан-

где G Г– коэффициент= с− усиления антенны,

с+ – коэффициент отражения из-за рассогласования импедансов,

с – волновое сопротивление линии передач – формула (6), л/р №3,

– импеданс антенны.

При построении диаграмм направленности они как правило сохраняются в полярных координатах.

107

2. Пример выполнения моделирования антенны с использованием CST

Studio

В данном случае рассматривается прямоугольная микрополосковая патч-антенна (рис. 140).

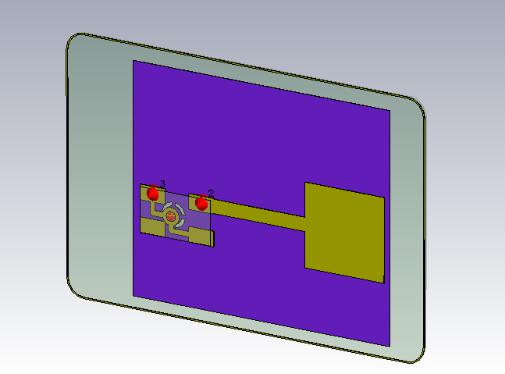

Рис. 140. Рассматриваемая в примере антенна

Первое с чего следует начать – произвести необходимые настройки, для этого необходимо установить частоту моделирования, чтобы это осуществить, необходимо перейти на вкладку моделирования и в пункте частота установить диапазон частот для моделирования (Simulation -> Frequency). Следующим пунктом необходимо проверить нормальные условия окружающей среды (во вкладке моделирование – окружающая среда (Simulation -> Background -> Normal)), установить граница моделирования на открытые с дополнительным про-

странством (Boundaries -> Open (Add Space) (рис. 141)).

108

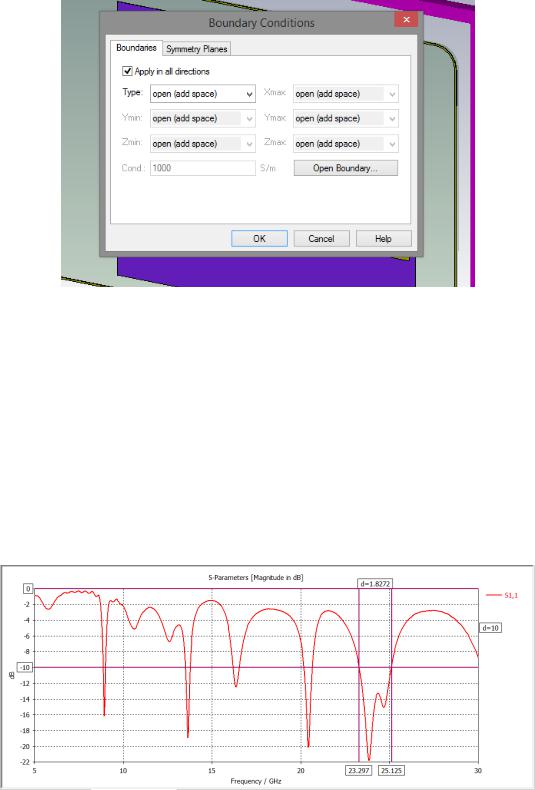

Рис. 141. Границы моделирования

В настройках вычислителя необходимо выбрать порт питания или произвести моделирование с возбуждением всех портов. После этого можно запустить моделирование для определения частот резонансов (если не известны заранее), чтобы при повторном моделировании построить диаграммы11 направленности. После первого моделирования исследуем график , по полученному результату определим полосы резонанса по уровню -10 дБ (рис. 142), для п о- строения КСВН необходимо перейти в пункт обработки результатов (PostProcessing) -> расчеты на основе S-параметров (S-parameter calculation) -> рассчитать КСВН (Calculate VSWR).

Рис. 142. График 11, линиями выделена рабочая полоса BW10dB

По результатам видно, что приведенная выше антенна имеет 5 резонансных зон, однако наименьший уровень соответствует частоте 23,85 ГГц (КСВН = 1,177), именно для данной частоты и построим диаграмму направленности.
