3. Объяснить результаты измерений и дать критическую оценку всей проделанной работе.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1.В чем заключается синхронизация исследуемого сигнала и напряжения генератора развертки?
2.Объясните назначение основных органов управления осциллографа.
3.Что такое скважность последовательности импульсов?
4.Что такое коэффициент заполнения последовательности импульсов?
5.Как определяется длительность фронта и время спада (среза)?
6.Как определяется длительность импульса?
7.Что такое спад вершин?
8.В чем заключается основные преимущества импульсного режима работы перед непрерывным?
9.Какими основными параметрами характеризуются реальные импульсы?
10.Что такое ограничитель?
11.Какие спектры называют амплитудными?
12.Какие существуют формы видеоимпульсов?
13.Какими основными параметрами определяется качество электронного
ключа?
14.Как определяется коэффициент использования?
15.Какие существуют основные формы радиоимпульсов?
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.Александров, К.К. Основы промышленной электроники [Текст]/ К.К. Александров, А.Н. Зубретских, В.Б. Сухоруков. – М.: Высш. шк., 2007. – 436 с.
2.Кириленко, М.И. Элементы информационных систем [Текст]/ М.И. Кириленко. – М.: Высш. шк., 2008. – 421 с.
3. Лапутин, Е.Ф. Промышленная электроника [Текст]/Е. Ф. Лапутин. – М.: Высш. шк., 2008. – 396 с.
ЛАБОРАТОРНАЯ РАБОТА №2 «Изучение схем выпрямления»
1. ЦЕЛЬ РАБОТЫ
Целью лабораторной работы является исследование неуправляемых схем выпрямления переменного однофазного тока, определение соотношени1 между выпрямленными токами и напряжениями при активной нагрузке, ознакомление с работой емкостного и индуктивного фильтров, снятие внешних характеристик выпрямителя без фильтра и с различными фильтрами.
2. ОБЪЕКТ И СРЕДСТВА ИССЛЕДОВАНИЯ
Лабораторная работа выполняется на стенде ЭВ-4. Схема для изучения работы выпрямительных установок приведена на рис. 1. Источником переменного напряжения для выпрямительных схем является трансформатор ТР1, первичная обмотка которого подключается к сети 220 В на блоке питания стенда. Вторичная обмотка трансформатора ТР1 имеет два плеча, что позволяет собрать выпрямительную схему со средней точкой.
Выпрямительными элементами являются полупроводниковые вентили В1 – В4 (рис. 1), а нагрузкой – резисторы R1 и R2. Фильтр собирается из конденсаторов СФ1, СФ2 и индуктивности LФ, которые могут подключаться к выпрямителю с помощью тумблеров кнопочного типа S3, S4, S5. Выключатели S1 и S2 служат для подключения соответствующих схем выпрямления, а S6 – для подключения нагрузки. Вольтметр
V и амперметр A, которые подключаются в соответствующие гнезда (K1 – K4), служат для снятия внешних характеристик. Кроме того, к выходным клеммам K5 – K6 подключается электронный осциллограф для наблюдения осциллограмм выпрямленного напряжения (рис. 1).
3.ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
1.Собрать схему однофазного однополупроводникового выпрямителя, приведенную на рис. 2. Для этого необходимо тумблер S1 включить в положение 1, а тумблер S4 – в положение «выкл.». К клеммам K5 – K6 подключить вход «Y» электронного осциллографа, к клеммам K1 – K2 – V – вольтметр, а к клеммам K3 –
K4 – миллиамперметр, находящийся на стенде.
2.Отключить конденсаторы СФ1 и СФ2 (тумблеры S4 и S5 – в положение «выкл.»); отключить дроссель фильтра LФ (тумблер S3 – в положение «вкл.»).
3.Подключить нагрузку (тумблер S6 – в положение «вкл.»).
4.Измерить действующее значение вторичного напряжения U2
трансформатора. Изменяя величину нагрузки (потенциометр R1), снять зависимость Ud от Id (вольтметр V и амперметр A) – внешнюю характеристику без фильтра.
5.Пронаблюдать и зафиксировать осциллограммы выпрямленного напряжения с экрана осциллографа (при двух значениях нагрузки).
6.Результаты записать в таблицу 3.
7.По данным наблюдений построить график зависимости: Ud = f1(Id).
8.Исследовать работу этого же выпрямителя с фильтром С - типа. Для этого замкнуть клеммы S3, S4, S5 и, не меняя положения ручек усилителя осциллографа, изменяя сопротивление резистора, снять внешнюю характеристику Ud = f2(Id) и зафиксировать 2 осциллограммы напряжений.
9.Исследовать работу однополупериодной схемы с фильтром L - типа, для чего необходимо отключить конденсаторы СФ1 и СФ2, и последовательно с нагрузкой включить индуктивность LФ (разомкнуть S3). Снять внешнюю характеристику выпрямителя и зарисовать осциллограмму напряжения.
10.Собрать Г - типа, для чего, оставив включенной индуктивность LФ,
включить емкость СФ2.
Снять внешнюю характеристику Ud = f3 (Id) и зафиксировать осциллограммы напряжений для двух значений нагрузки.
K 7
|
|
|
|
S3 |
|
|
|
|
|
|
|
B3 |
B1 |
|
|
|
|
|
K 5 |
|
Тр |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
~ 220 В |
1 |
2 |
|
|
K |
1 |
K |
3 |
K4 |
|
|
|
|
|
|
||||
50 Гц |
|
S1 |
|
|
|
|
|
A |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
R1 |
|
|
B4 |
S4 |
S5 |
V |
|
|
|
|
|
|
B2 |
|
|
|
|
|
||
|
|
|
CФ1 |
CФ2 |
|
|
|
|
R 2 |
|
|
|
|
|
|
|
|
|
S2
K8
K 2 |
S |
6 |
|
|
K6

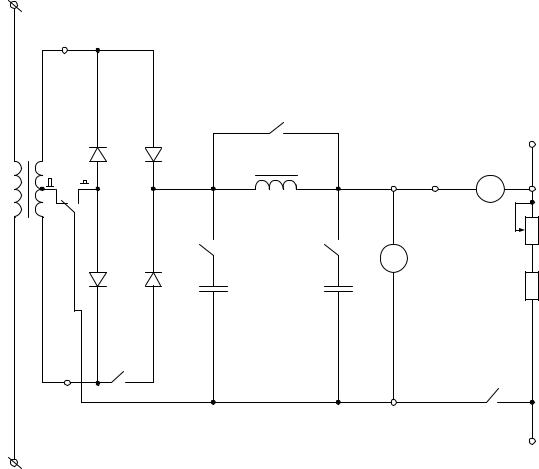

Рис. 1. Схема для изучения выпрямительных установок
|
|
S3 |
|
|
|
|
|
В1 |
|
|
|
|
|
|
|
Lф |
|
A |
|
|
|
|
|
|
|
|
|
Тр |
S4 |
S5 |
|
|
|
Электронный |
|
|
|
|
|
|
|
~220 В |
Cф1 |
Cф2 |
V |
Rн |
Ud |
осциллограф |
|
|
|
|
|
|
С1-220 |
|
S1 |
|
|
|
|
«Y» |
|
|
|
|
|
|
|

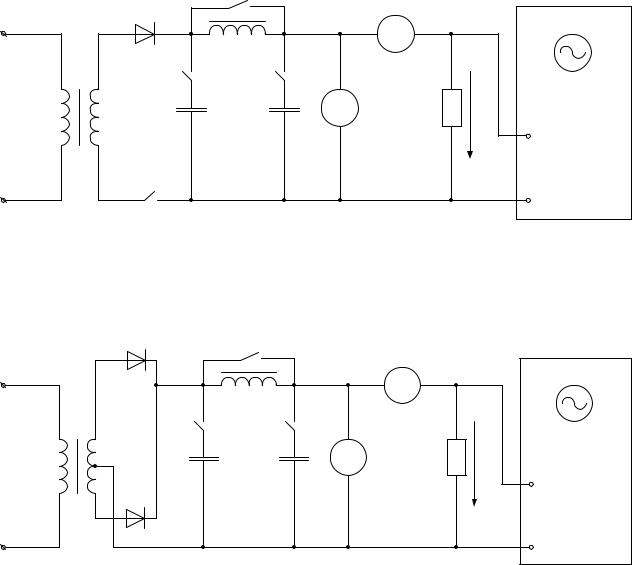

Рис. 2. Схема однофазного однополупериодного выпрямителя |
||||||
В1 |
|
S3 |
|
|
|
|
|
|
Lф |
|
A |
|
|
|
|
|
|
|
|
|
Тр |
S4 |
S5 |
|
|
|
Электронный |
|
|
|
|
|
|
|
~220 В |
Cф1 |
Cф2 |
V |
Rн |
Ud |
осциллограф |
|
|
|
|
|
|
С1-220 |
|
В2 |
|
|
|
|
«Y» |
|
|
|
|
|
|
|
Рис. 3. Схема двухполупериодного выпрямителя со средней точкой |
||||||
