11.Собрать фильтр П–типа, для чего дополнительно включить емкость Сф1. Зафиксировать осциллограммы напряжений и снять внешнюю характеристику выпрямителя Ud = f4(Id).

12.Собрать схему двухполупериодного выпрямителя со средней точкой (рис. 3), включив тумблер S2.

13.Исследовать работу схемы двухполупериодного выпрямителя со средней точкой, снять внешние характеристики и осциллограммы напряжений в следующих режимах:

а) без фильтра (см. п. 2, 3, 4, 5); б) с фильтром С–типа (см. п. 8);

в) с фильтром L–типа (см. п. 9); г) с фильтром Г–типа (см. п. 10); д) с фильтром П–типа (см. п. 11). Результаты записать в таблицу 3.

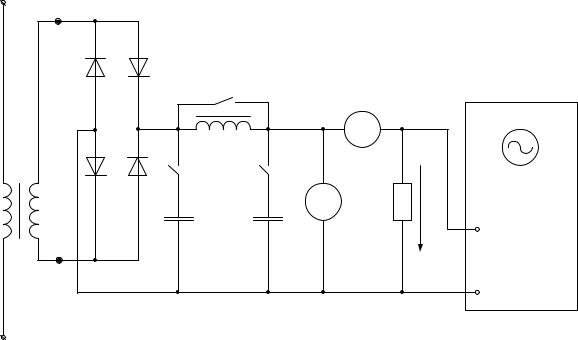

14. Исследовать работу мостовой схемы двухполупериодного выпрямителя,

снять внешние характеристики и осциллограммы напряжений без фильтров и с фильтрами (см. п. 2-5, 8-11).

Для получения мостовой схемы необходимо переключить S1 в положение «2» и включить тумблер S2. Для измерения напряжения U2 подключить вольтметр к клеммам К7-К8. Результаты записать в таблицу 3.

4.ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И ИХ АНАЛИЗ

1.По данным измерений для схем двухполупериодных выпрямителей провести расчеты тока вентиля Ia, максимального значения тока вентиля Ia max, напряжения на вторичной обмотке трансформатора (для схемы со средней точкой на одном плече) U2 тока вторичной обмотки трансформатора I2:

Без фильтра

Без фильтра

где Id – действующее значение силы тока.
