Статья: Газоснабжение города

Устройство газораспределительных сетей

Городские газовые сети используются для газоснабжения жилых, производственных общественных сооружений и зданий, расположенных на территории города. Процесс газоснабжения городских объектов выглядит следующим образом: газ из добывающей скважины поступает в сепаратор, где он очищается жидких и твердых примесей. После процесса очистки газ поступает в городские газораспределительные системы, где он осушается и повторно очищается. Пример схемы газораспределительной сети города изображен на рисунке.

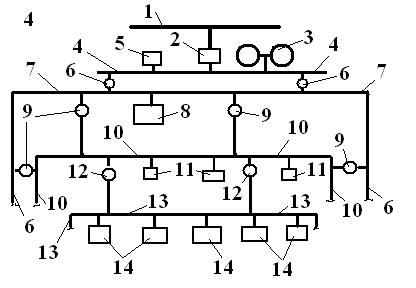

Рисунок 1. Пример схемы газораспределительной сети города.

1 — магистральный газопровод; 2 — газораспределительная станция; 3 — хранилища газа; 4 — газопроводы высокого давления первой категории; 5 — потребители газа высокого давления первой категории; 6 — газорегуляторный пункт; 7 — газопроводы высокого давления второй категории; 8 — потребители газа высокого давления второй категории; 9 — газорегуляторный пункт; 10 — газопроводы среднего давления; 11 — потребители газа среднего давления; 12 — газорегуляторный пункт; 13 — газопроводы низкого давления; 14 — потребители газа низкого давления.

Сначала перемещение газа по от скважины по трубам газопровода осуществляется под действием энергии пласта (пластового давления). Но, с течением времени пластовое давление уменьшается, и чтобы обеспечить нормальную транспортировку, на все протяженности газопровода сооружают компрессорные станции (примерно через каждые 150 километров). По пути к магистральному газопроводу подключаются более мелкие потребители: сёла, маленькие города, поселки и т.п. Пройдя городскую газораспределительную станцию, газ попадает в городскую сеть газоснабжения, которой присваиваются различные категории давления. Для городской сети установлены следующие категории по давлению:

1. Низкая, давление до 0,005 МПа.
2. Средняя, давление от 0,005 до 0,3 МПА.
3. Высокая, давление от 0,3 до 1,2 МПА.

Обычно для общественных, жилых и коммунальных городских зданий и сооружений подается газ низкого давления, а для производственных объектов — высокого и низкого. Городская сеть газопроводов состоит из городских магистральных газопроводов, которые идут от газораспределительной станции до головных газорегуляторных пунктов. В зависимости от расположения газораспределительных трубопроводов они могут быть межпоселковыми, уличными, внутриквартальными и межцеховыми.

Классификация городских систем газоснабжения

Задачами городской системы газоснабжения является обеспечение бесперебойной подачи газа конечным потребителям, такая система должна быть максимально безопасна для эксплуатации, простой и удобной в обслуживании и ремонте, а также должна предусматривать отключение отдельных ее частей и механизмов для проведения аварийно-ремонтных работ. Основным определяющим фактором в процессе выбора той или иной конструкции городской системы газоснабжения является надежность снабжения потребителей газом.

Городские системы газоснабжения классифицируются по:

1. Числу ступеней давления – системы могут быть одноступенчатые (подача газа осуществляется по газопроводам одного давления, обычно низкого), двухступенчатые (подача газ осуществляет оп газопроводам среднего и низкого, либо среднего и высокого давления), трехступенчатые (газ подается по газопроводам среднего, высокого (одной категории) и низкого давления) и многоступенчатые (газ подается по газопроводам высокого (две категории), среднего и низкого давления).
2. Принципу построения – системы газоснабжения могут быть тупиковые, кольцевые или смешанные. В тупиковых системах газ подается в одном направлении (потребителю). Недостатком такой системы является затруднительный процесс ремонта. Кольцевая система газоснабжения представляет собой систему замкнутых газопроводов, что способствует достижению равномерного давления газа у конечных потребителей. Еще одним преимуществом такой системы заключается в том, что в случае поломки одного газорегуляторного пункта, его нагрузку на себя может принять другой. Смешанная система газоснабжения представляет собой совокупность тупиковых и кольцевых газопроводов.
3. Назначению – системы газоснабжения могут быть распределительные (подают газ по снабжаемой территории, промышленным потребителям и коммунальным предприятиям), межпоселковые (прокладываются вне территории населенных пунктов), абонентские (подают газ к конкретным потребителям), внутридомовые (перемещают газ внутри здания и по отдельным газовым приборам).
