Статья: Генеральные размеры, схемы компоновки в плане и по высоте, оптимизация компоновки

Компоновка

Одним из первых этапов проектирования и конструирования является компоновка.

Первым эскизом будущей конструкции является компоновочная схема или компоновка. Этот этап предваряет расчеты и чертежи и является необходимым, поскольку на нем определяются основные конструкции и их габариты. Для выполнения компоновки нужны следующие исходные данные:

• тип здания, чтобы понять, что именно будет в плане и на разрезе. Будет ли это промышленное здание, которое чаще всего бывает одноярусным или же это загородный жилой дом, нужны ли большие пролеты, или мы можем расставить конструкции как нам будет угодно;
• строительная и конструктивные системы. На этапе компоновки важно знать, из чего будет сделано здание. К примеру, если используются железобетонные сборные плиты, то мы будем зависеть от конкретного сортамента производимых изделий и должны подстроить нашу схему под них, а если система будет монолитной, то мы можем оставить модульные размеры. Нам важно знать конструктивную систему, чтобы выявить несущие и ограждающие конструкции;
• планировка здания, обычно она представлена в эскизе и используется для компоновки. Некоторые элементы и размеры могут быть уточнены на этом этапе, но это не должно существенно изменить планировку. В отличие от клаузуры эскиз более точен и приближен к реальности, поэтому его удобно использовать для работы;
• габаритные размеры, которые должны остаться прежними, поскольку обычно определены пятном застройки;
• дополнительные факторы, которые должны быть учтены, к примеру, объект располагается в сейсмическим активном районе или зоне подтопления.

Компоновка начинается с анализа исходных данных, оценивая планировку специалист мысленно располагает несущие вертикальные элементы на плане. Компоновках представляет собой творческий этап проектирования, она не выполняется сразу, проектировщиком рассматриваются несколько вариантов, отбрасываются неудачные решения и дорабатываются лучшие.

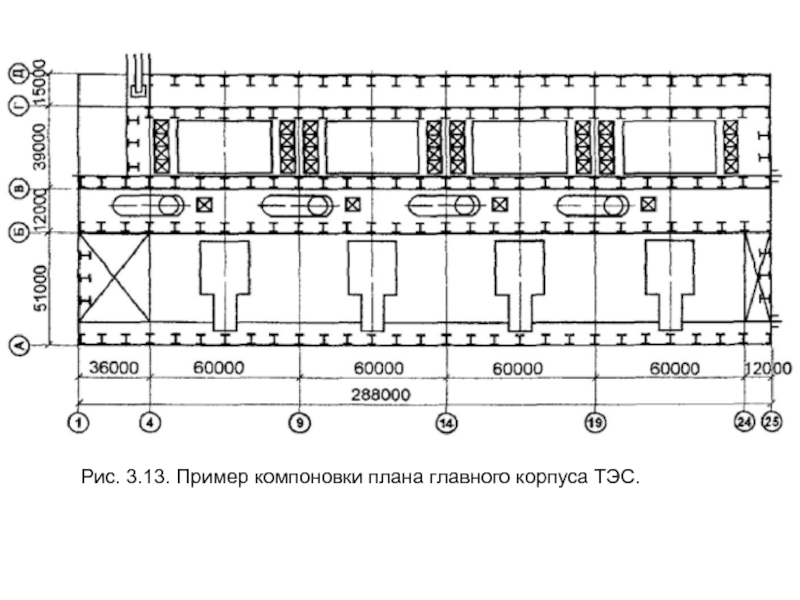

Рисунок 1. Пример компоновки главного корпуса ТЭС.

Оптимизация компоновки

Одной из целью вариантного проектирования на этом этапе является оптимизация, которая направлена на решение следующих задач:

• уменьшить количество типоразмеров несущих элементов. К примеру, если мы используем монолитное домостроение, то, чем меньше типов опалубки будет использоваться, тем проще будет процесс производства тем он будет дешевле. То же самое применимо к и сборному железобетону, чем меньше типоразмеров заказывается заводу, тем дешевле и проще их привести, для них не потребуется дополнительных грузоподъёмных устройств или строп;
• организовать пространство так, чтобы уменьшить долю вспомогательных помещений и увеличить полезную площадь;
• обеспечить необходимую пожарную огнестойкость несущих конструкций вдоль эвакуационных путей;
• предусмотреть размещение отверстий и вент каналов в конструкциях перекрытия;
• обеспечить максимально простую планировку, которая оставляет возможности для последующих изменений. В условиях быстрого устаревания любых решений, возможности для обновления планировки являются очень важными для будущих собственников, независимо от того какое именно здание проектируется, так как даже в жилом доме может возникнуть потребность в объединении или разделении комнат.

В рамках работы над компоновочным решением рассматриваются различные варианты, конструктор исследует возможности стеновой системы, каркаса, выполнения несущего ствола и другие варианты и их комбинации. Какие-то варианты отвергаются еще на стадии идеи, другие прорабатываются до конца. Но в итоге реализован может быть лишь один вариант – тот, который будет полностью отвечать требованиям здания, заказчика, возможностям строительной отрасли.

Проекты уникальных и сложных зданий на этапе компоновки особенно трудоемки. Рассматриваются сотни вариантов, в том числе нестандартных, которые могут быть применены в данном случае. Зачастую приходится потратить большое количество времени на детальный разбор каждого варианта, чтобы выбрать один наилучший.

Выбор одного из многих вариантов на этапе компоновки является неотъемлемой частью процесса проектирования, в противном случае неразрешенные вопросы и неурегулированные проблемы продолжат преследовать проект на дальнейших стадиях, когда конструкторы перейдут к расчетам.
