Материал: Геодезия. лабораторный практикум. Акиньшин С.И
Техническое условие: Отклонение пузырька уровня от середины не должно превышать
одного деления.
Время на исполнение: отлично – 5 мин.
хорошо – 7 мин.
удовлет. – 10 мин.
Приборы и принадлежности:
1. Теодолит 2Т-30 , установленный на станции.
№ п/п |
Наименование работ |
Порядок выполнения |
1. |
Поверка цилиндрического уровня |
|
2. |
Юстировка цилиндрического уровня |
Примечание: вращение шпилькой надо производить осторожно, небольшими приемами по 1/10-1/20 оборота.
|
3. |
Контроль |
При любом положении алидады пузырек уровня должен находиться в нуль-пункте |
Условие поверки: Горизонтальная ось вращения трубы должна быть перпендикулярна
к вертикальной оси инструмента.
С
|
Техническое условие:
Расстояние между проекциями m1 и m2 не должно быть больше ширины биссектора сетки нитей.
|
хема
работВремя на исполнение: отлично – 10 мин.
хорошо – 12 мин.
удовлет. – 15 мин.
Приборы и принадлежности:
1. Теодолит 2Т-30 , установленный на станции.
№ п/п |
Наименование работ |
Порядок выполнения |
1. |
Поверка неравенства подставок |
|
2. |
Юстировка (устранение наклона оси вращений трубы) |
Устранение наклона оси достигается вращением эксцентриковой втулки лагери горизонтальной оси с помощью юстировочных винтов. Примечание: Данное исправление связано с частичной разборкой теодолита, поэтому юстировка выполняется в мастерской. |
Технологическая карта № 1.6 пОверка и юстировка сетки нитей теодолИта 2т-30
Условие поверки: Одна из нитей сетки должна быть горизонтальна, другая
вертикальна.
Время на исполнение: отлично – 2 мин.
хорошо – 3 мин.
удовлет. – 5 мин.
Приборы и принадлежности:
1. Теодолит 2Т-30 , установленный на станции.
№ п/п |
Наименование работ |
Порядок выполнения |
1. |
Поверка сетки нитей наведением трубы на точку (первый способ) |
Примечание: Данная поверка производится после выполнения всех поверок и юстировок теодолита. |
2. |
Поверка сетки нитей с помощью отвеса (второй способ) |
Примечание: Данная поверка производится после выполнения всех поверок и юстировок теодолита. |
3. |
Юстировка (регулировка сетки нитей) |
1. Снять защитный колпачок в окулярной части зрительной трубы. 2. Ослабить четыре торцевых винта сетки нитей и повернуть ее вокруг визирной оси, добиваясь выполнения условия. 3. Зажать торцевые винты и надеть защитный колпачок. |
4. |
Контроль |
Произвести повторную поверку перпендикулярности визирной и горизонтальной осей зрительной трубы (поверку №2)., а при необходимости – повторную регулировку сетки нитей. |
Лабораторная работа № 2 место нуля вертикального круга, измерение углов
Учебные цели:
1. Приобрести навыки по выполнению поверки места нуля и измерению углов.
Отрабатываемые вопросы:
1. Измерение теодолитом горизонтальных углов полуприемом и полным приемом.
2. Поверка и юстировка места нуля вертикального круга.
3. Измерение теодолитом вертикальных углов.
Приборы и принадлежности:
- макет отсчетного устройства теодолита 2Т-30;
- теодолит 2Т-30 в комплекте со штативом;
- марка геодезическая - 2 шт.;
- веха геодезическая - 2 шт.;
- журналы измерения углов - по 1 шт.;
- чертежные принадлежности.
Контрольные вопросы по теме занятия:
1. Способы измерения горизонтальных углов.
2. Изложить порядок измерения теодолитом горизонтальных углов полным приемом.
3. Что такое место нуля вертикального круга.
4. Изложить порядок измерения теодолитом вертикальных углов.
2. Общие положения по теории отрабатываемых вопросов
Измерению горизонтальных и вертикальных углов предшествует установка прибора на станции (над вершиной измеряемого угла) и приведение его в рабочее положение (см. практическое занятие № 1).
Конечные точки сторон измеряемых углов закрепляют на местности специальными знаками. Непосредственное визирование на знаки бывает затруднено в силу условий местности. Поэтому эти знаки обозначают визирными целями – вехами, марками или шпильками. Вехи над знаками должны быть установлены отвесно. Фактически верх вехи может отклоняться от отвесного положения, поэтому центр сетки наводят на ее основание.
Обычно, при съемке измеряют углы, лежащие вправо по ходу.

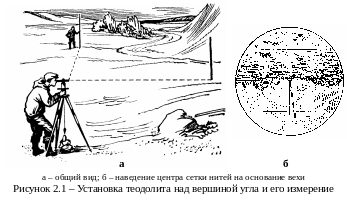

У
становка
теодолита над вершиной угла для его
измерения и наведение центра сетки
нитей на основание вехи показаны на
рис. 2.1.
Порядок выполнения работ на станции при измерении углов следующий:
- визирование на вехи, установленные на концах линий, исходящих из вершины измеряемого угла;
- снятие отсчетов по горизонтальному и вертикальному кругам и запись в угломерный журнал;
- обработка угломерного журнала и контроль измерений на станции.
Для измерения горизонтальных углов применяют преимущественно следующие способы:
- способ приемов (для измерения одного угла);
- способ круговых приемов (при измерении углов на станции между тремя направлениями и более).
Измерение горизонтальных углов способом приемов
Для измерения угла АОВ (рис. 2.2) теодолит устанавливают в вершине О и закрепив лимб, наводят центр сетки нитей на основание правой вехи (шпильки), обозначающей точку В. Закрепив алидаду, производят отсчет b по горизонтальному кругу и записывают в угломерный журнал. Далее открепляют алидаду, аналогично визируют на левую точку А и снимают отсчет a, который также записывают в угломерный журнал. Величина измеряемого угла будет равна разности отсчетов b и а, соответственно из праволежащей точки вычитается леволежащая
= b – а
Если праволежащий отсчет по величине меньше леволежащего, то его нужно увеличить на 3600. Такое измерение угла составляет полуприем. Для контроля и ослабления влияния инструментальных погрешностей угол измеряют при втором положении вертикального круга, сместив лимб на 1-2°. Два таких измерения составляют прием. Отсчеты принято обозначать соответственно КЛ, снятые при «круге лево» и КП – при «круге право».
Значения угла, полученные из первого и второго полуприемов, могут отличаться друг от друга не более чем на двойную точность отчетного устройства (для теодолита 2Т-30 не более 1), при большем расхождении угол измеряют вновь
КЛ = КЛ2 – КЛ1;
КП = КП2 – КП1
КЛ - КП ≤ 1
За окончательный результат принимают среднее арифметическое.
Способ приемов является основным и применяется при проложении теодолитных ходов, выносе проектов в натуру и т.д.
Измерение горизонтальных углов способом
