Устройство нивелира Н-3

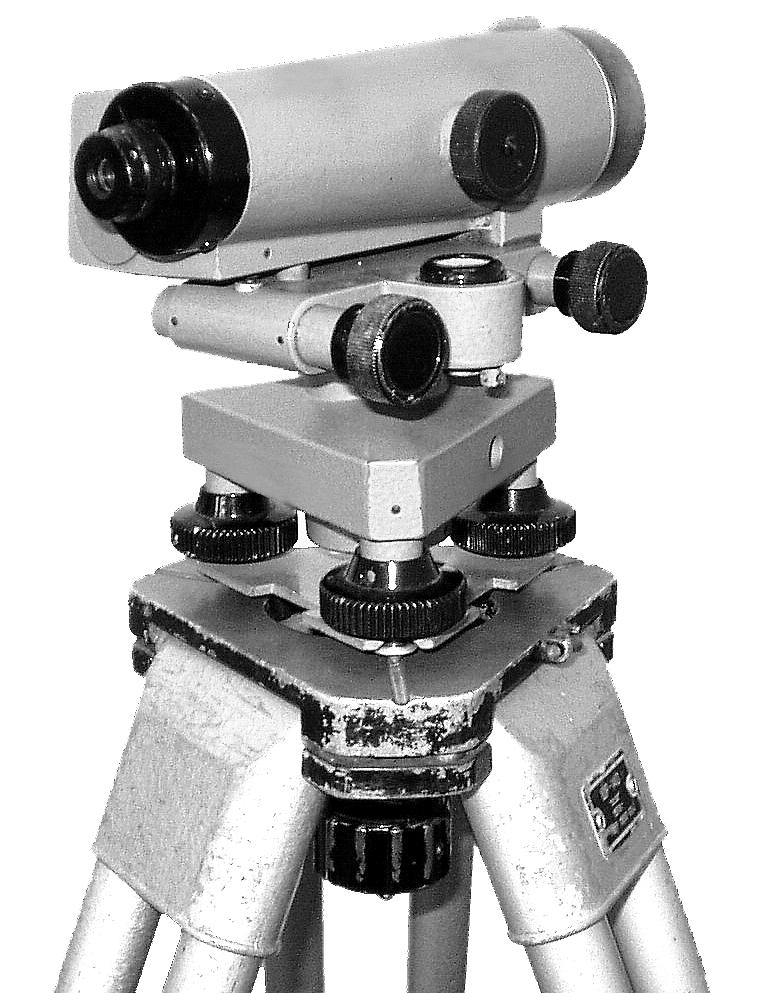

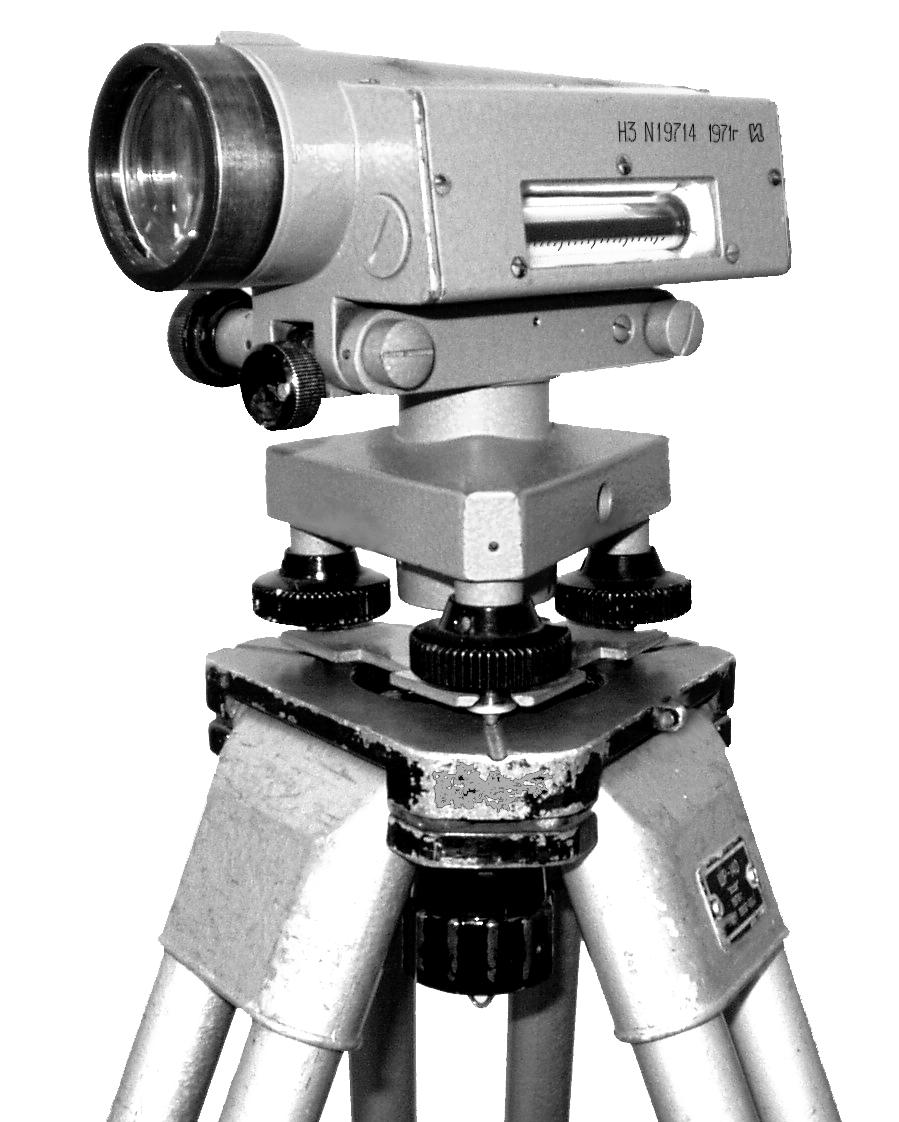

Нивелир Н-3 состоит из двух частей (рис. 3.1): нижней и верхней.

Нижняя часть представляет собой подставку-треножник 9 с тремя подъемными винтами 2 и пружинящей пластиной 10.

Верхняя часть состоит из вертикальной оси с основанием, на котором жестко закреплена зрительная труба 11 с цилиндрическим уровнем 6. Зрительная труба имеет объектив 4, окуляр 5 и предохранительный колпачок 7. Управление инструментом производится с помощью закрепительного 3, наводящего 13 и элевационного 8 винтов. Горизонтирование прибора осуществляется с помощью круглого уровня 14.

Нивелир крепится на штативе 1 становым винтом 15.

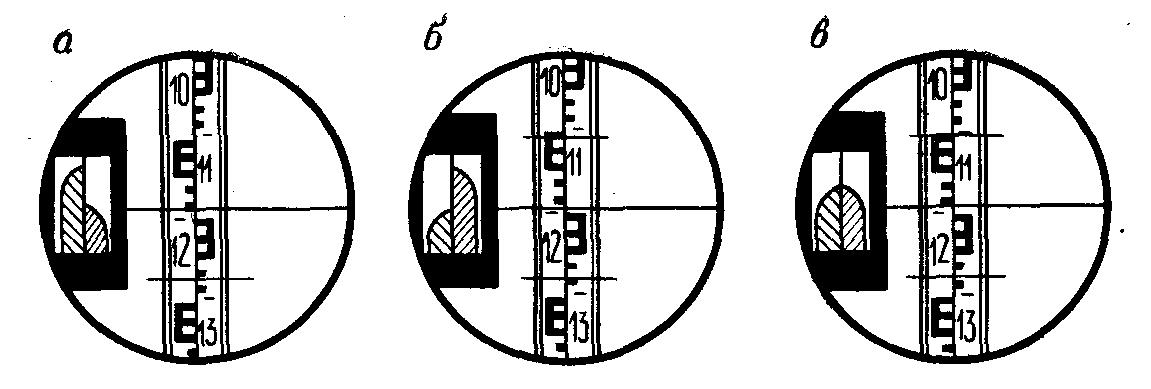

Перед отсчетом по рейке, глядя в окуляр зрительной трубы, наблюдают за положением пузырька цилиндрического уровня и вращением элевационного винта выводят пузырек в нуль-пункт, т.е. совмещают изображения половинок противоположных концов пузырька, видимых в поле зрения трубы (рис. 3.2).

Устройство нивелира Н-3К

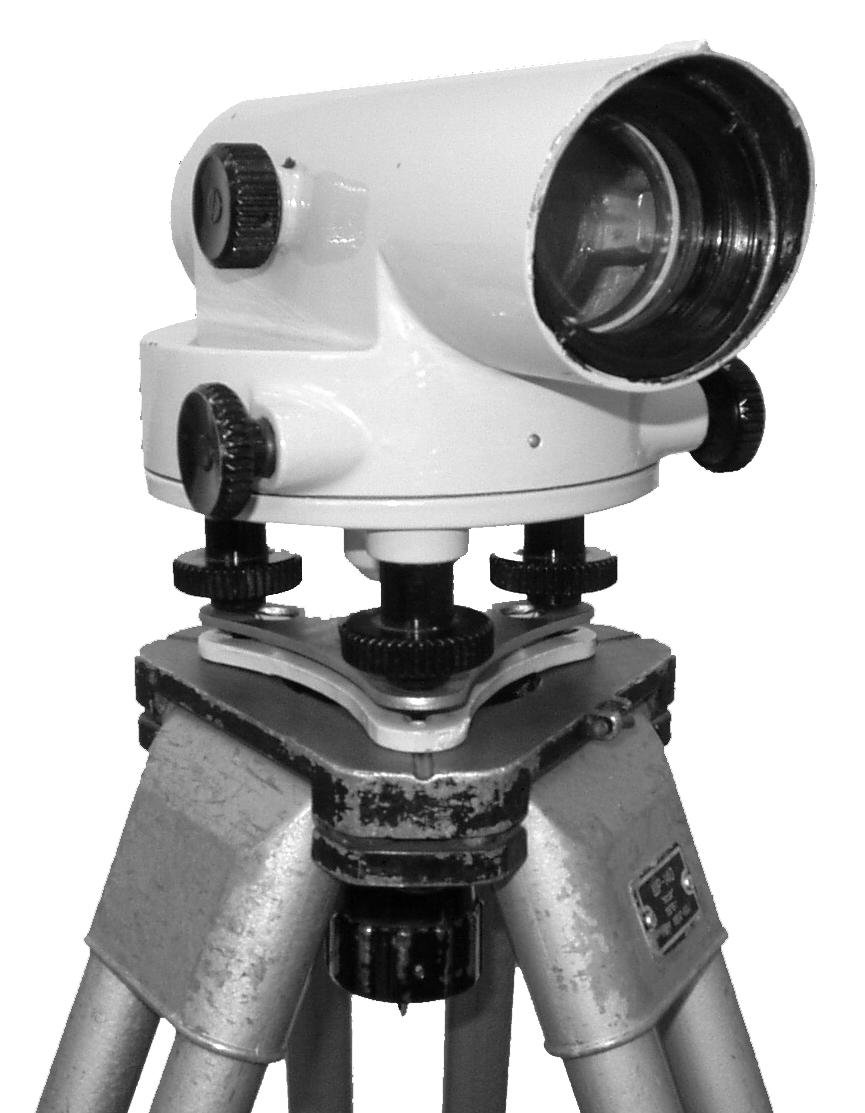

Общий вид нивелира Н-3К показан на рис. 3.3. Зрительная труба 8 нивелира Н-3К не имеет закрепительного винта. При грубом наведении на рейку труба достаточно легко вращается рукой и надежно фиксируется в нужном направлении. Точное наведение трубы нивелира на рейку выполняется вращением одной из двух головок наводящего винта 3 бесконечной наводки, расположенных с обеих сторон прибора и позволяющих выполнять наведение как правой, так и левой рукой.

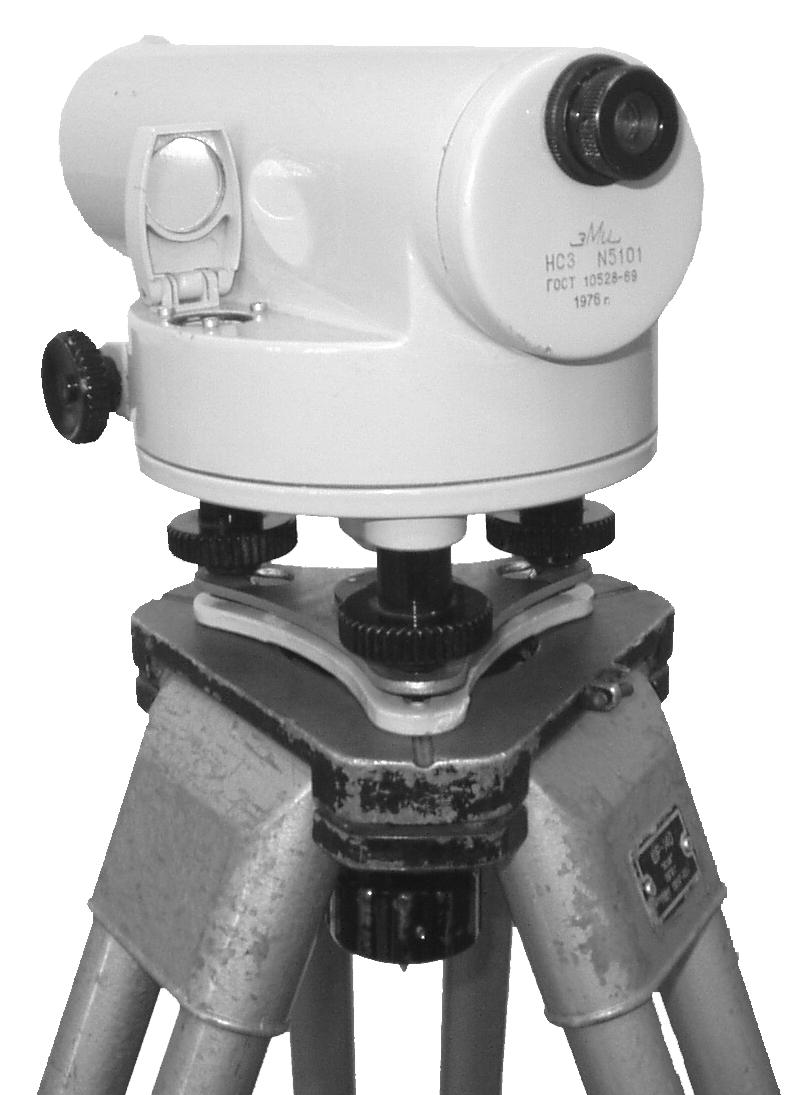

Нивелир Н-3К имеет оптико-механический компенсатор, состоящий из двух призм (рис. 3.4 а). Призма 3 подвешена на четырех скрещенных нитях, две из которых показаны на рисунке. Компенсатор обеспечивает автоматическую установку линии визирования в горизонтальное положение при возможных отклонениях оси вращения нивелира от вертикали в пределах ±10. Время самоустановки визирного луча обычно исчисляется долями секунд и достигает ±0,4. Этим устраняется трудоемкий и утомительный процесс приведения пузырька уровня в нуль-пункт и необходимость контроля и коррекции положения пузырька перед отсчетом по нивелирной рейке. Отпадает необходимость иметь в конструкции нивелира элевационный винт, что существенно сокращает время подготовки нивелира к работе на станции. Диафрагма 9 сетки нитей (рис. 3.4 б) крепится в окулярной части зрительной трубы двумя вертикальными юстировочными винтами 7, с помощью которых сетку при необходимости можно смещать в вертикальной плоскости вверх или вниз. На рис. 3.3 эти винты, закрыты предохранительным колпачком, который легко снимается, если свинтить плоскую гайку окуляра. Нивелир Н-3К обеспечивает выполнение геометрического нивелирования со средней квадратической погрешностью 3-4 мм на 1 км двойного хода.

Нивелир Н-3К может выпускаться в варианте с горизонтальным лимбом под шифром Н-3КЛ. Цена деления лимба 1⁰. Для снятия отсчетов по лимбу имеется окуляр и штриховой микроскоп. Отсчеты берутся с точность 0⁰,1.

Установка нивелира на станции

Установка нивелира на станции или подготовка прибора для наблюдений состоит из двух действий:

- приведение оси прибора в отвесное положение;

- установка трубы для наблюдений.

Приведение оси прибора в отвесное положение производится при помощи круглого уровня (предварительная установка нивелира). Для этого нивелир прикрепляют к головке штатива становым винтом. Действуя ножками штатива, устанавливают его головку на глаз в горизонтальное положение. Затем при помощи подъемных винтов приводят пузырек круглого уровня в нуль-пункт.

Выполненная таким образом предварительная установка нивелиров с компенсаторами обеспечивает достижение расчетного угла компенсации, в пределах которого линия визирования устанавливается горизонтально.

Установка трубы для наблюдений выполняется аналогично установке трубы теодолита (Практическое занятие №1).

Производство отсчетов по рейке

Для нивелирования III и IV класса и для технического нивелирования применяют обычно двухсторонние или односторонние рейки с шашечными сантиметровыми делениями. Рейки бывают длиной 1,5; 3 и 4 м, как целые, так и складные. Например, складная трехметровая рейка для прямого изображения трубы имеет маркировку РН-3П-3000С. У двухсторонних реек на одной стороне нанесены черные и белые деления, а на другой красные и белые.

Взять отсчет по рейке значит определить длину вертикального отрезка от точки поверхности, на которой стоит пята рейки, до горизонтального луча визирования.

Отсчет снимают с точностью до 1 мм по средней горизонтальной нити сетки нитей, а для определения расстояний – по нижней и верхней горизонтальным нитям (рис. 3.5), в следующей последовательности:

- установить между какими дециметровыми делениями на рейке располагается средняя (верхняя или нижняя) горизонтальная нить сетки, младшая цифра выразит число дециметров в отсчете;

- отсчитать вниз от начала дециметра количество полных сантиметровых делений, отсекаемых горизонтальной нитью сетки;

- оценить на глаз число миллиметров, отсекаемых горизонтальной нитью на неполном сантиметре.

При работе с уровенными нивелирами необходимо вращением элевационного винта совместить концы половинок пузырька цилиндрического уровня, после чего производить отсчеты по рейке (рис. 3.5 б).

Отсчеты по рейкам производят при отвесном их положении. Для этой цели рейки снабжены круглым уровнем, в момент отсчета его пузырек должен быть на середине. Техника снятия отсчетов по рейке без уровня включает в себя их покачивание в плоскости визирования симметрично относительно вертикального положения (рис. 3.5 в). Наименьший отсчет соответствует перпендикулярному положению рейки к линии визирования. Если отсчет меньше 1000 мм, то рейку покачивать не следует

Измерение расстояний нитяным дальномером

Зрительные трубы современных геодезических приборов – нивелиров (Н-3, Н-3К) и теодолитов (2Т-30) имеют внутреннюю фокусировку, поэтому для измерения расстояний нитяным дальномером пользуются формулой

D = 100 l + ∆ = 100 (n₁ – n₂) + ∆

где l - дальномерный отсчет по рейке (базис), который равен разности отсчетов по нижней n₁ и верхней n₂ дальномерным нитям.

∆ - поправка в длину линии, которая изменяется с изменением расстояний от прибора до рейки.

Поправки  определяются заранее, в ходе исследования приборов, заносятся в специальные таблицы и учитываются при определении расстояний.

Для многих нивелиров и оптических теодолитов, в том числе и для Н-3, Н-3К и 2Т-30, поправка ∆ практически равна нулю, независимо от расстояний. Поэтому ею часто пренебрегают при измерениях и пользуются сокращенной формулой

D = 100 (n₁ – n₂)

Нитяным дальномером расстояния определяются значительно быстрее, чем мерной лентой, однако точность – намного меньше и характеризуется относительной ошибкой в среднем 1:300, главным образом вследствие малой точности отсчитывания по рейке и влиянием рефракции – явления искривления светового луча при его прохождении через слои атмосферы различной плотности. Поэтому для измерения линий с высокой точностью используются другие, высокоточные приборы – свето- и радиодальномеры, а также шкаловые ленты и инварные проволоки.

Поверки и юстировки уровенных нивелиров (Н-3)

Основным геометрическим условием, которому должны удовлетворять все нивелиры, является горизонтальность линии визирования при наклонах оси прибора в пределах расчетного угла наклона компенсации.

Прежде чем начать работу с нивелиром, необходимо его осмотреть и убедиться в соответствии основного геометрического условия. Если при внешнем осмотре нивелира повреждений не обнаружено, то приступают к поверкам.

Поверки - это действия, которыми контролируют правильность взаимного расположения основных осей прибора (рис. 3.6).

Если при выполнении поверок обнаруживается несоответствие взаимного расположения частей прибора, его юстируют исправительными винтами.

Работая с самоустанавливающимися нивелирами, дополнительно делают поверки, контролирующие работу компенсатора. Поверку производят в определенной последовательности, так как юстировка прибора, выполняемая после каждой очередной поверки, дает возможность произвести следующую поверку.

Поверка круглого уровня (поверка № 1).

Условие поверки: Ось круглого уровня должна быть параллельна оси вращения инструмента.

Для выполнения этого условия необходимо установить зрительную трубу по направлению двух подъемных винтов и, вращая их в разные стороны, вывести пузырек круглого уровня на среднюю линию. Вращая третий подъемный винт, вывести пузырек уровня в центр круга и повернуть верхнюю часть нивелира на 180⁰. Если после этого пузырек остался в нуль-пункте, то условие выполнено. В противном случае, действуя исправительными винтами круглого уровня, перемещают пузырек на половину дуги отклонения, а оставшуюся половину отклонения устранить с помощью подъемных винтов. Для контроля действия повторяют.

Поверка правильности установки сетки нитей (поверка № 2).

Условие поверки: Вертикальная нить сетки должна быть параллельна оси вращения инструмента.

Поверка выполняется по одному из следующих способов.

Первый способ. В защищенном от ветра месте на тонком шнуре подвесить отвес. В 25-30 м от отвеса установить нивелир, отгоризонтировать его и совместить один из концов вертикальной нити сетки со шнуром отвеса. Если другой конец нити совпадает со шнуром отвеса или отходит не более 0,5 мм, то условие считается выполненным.

Второй способ. После установки нивелира навести левый или правый конец средней горизонтальной нити сетки зрительную трубу на какую-либо неподвижную точку (шляпку гвоздя и т.д.), расположенную на расстоянии 20-30 м

от прибора. Плавно вращая наводящий винт, переместить нить в горизонтальной плоскости – точка скользит по горизонтальной нити. Условие выполнено, если нить не сходит с изображения точки. В противном случае выполняют юстировку путем поворота пластинки с сеткой нитей до совмещения ее вертикальной нити со шнуром отвеса. Для этого нужно снять предохранительный колпачок, прикрывающий исправительные винты сетки, слегка ослабить крепежные винты пластины и после ее поворота вновь их зажать. Для контроля действия повторить.

Поверка главного условия уровенных нивелиров (поверка № 3).

Условие поверки: Визирная ось зрительной трубы должна быть параллельна оси цилиндрического уровня (рис. 3.7).

На ровном месте разбить линию длиной 80 м, концы которой закрепить металлическими костылями или деревянными колышками с вбитыми в торец гвоздями и выполнить двойное нивелирование по способу вперед (рис. 3.9).

Для этого нивелир сначала нужно установить на первой станции (рис. 3.9 а) так, чтобы окуляр по отвесной линии находился над точкой В, измерить высоту инструмента i₁, как показано на рис. 3.8, а по рейке, установленной в точке А, снять отсчет а₁ по средней горизонтальной нити сетки. Затем нивелир и рейку поменять местами (рис. 3.9 б), измерить высоту инструмента i₂ на второй станции и снять отсчет по рейке b_1.

Если визирная ось нивелира не горизонтальна, то в оба отсчета по рейке войдет ошибка х, которую определяют по формуле

.

Ошибка х за непараллельность визирной оси и оси цилиндрического уровня равна полусумме отсчетов по рейке минус полусумма высот инструмента.

Если абсолютная величина ошибки |х| ≤ 4 мм, то главное условие выполнено и нивелир считается пригодным к работе, а если |х| > 4 мм, то выполняют юстировку. Для этого нужно вычислить правильный отсчет по формуле b = b₁ – х и, вращая элевационный винт, навести на него среднюю горизонтальную нить сетки, при этом пузырек цилиндрического уровня сойдет с середины и оптический контакт изображений половинок концов пузырька нарушится. Затем ослабить с помощью шпильки боковые юстировочные винты цилиндрического уровня и, вращая вертикальные юстировочные винты в противоположные стороны, установить контакт изображений половинок концов пузырька. Затянуть до упора боковые юстировочные винты и поверку повторить.

Поверки и юстировки нивелиров

с компенсаторами (Н-3К)

Поверка круглого уровня (поверка № 1).

Условие поверки: Ось круглого уровня должна быть параллельна оси вращения инструмента.

Поверка выполняется аналогично уровенным нивелирам.

Поверка правильности установки сетки нитей (поверка № 2).

Условие поверки: Вертикальная нить сетки должна быть параллельна оси вращения инструмента.

Поверка выполняется аналогично уровенным нивелирам.

Поверка главного условия нивелиров с компенсаторами (поверка № 3).

Условие поверки: Линия визирования должна быть горизонтальна.
