максимальные моменты в загружаемых пролетах; при расположении временной нагрузки в двух смежных пролетах и далее через один пролет получают максимальные по абсолютному значению моменты на опоре.
Из приведеннойвыше информацииможно сделать вывод, что расчетные усилия будут больше при неравномерном загружении перекрытия.
Вслучае с проектированием монолитных перекрытий на всех схемах обычно учитывается только равномерно распределенная нагрузка. Вопрос неравномерного загружения монолитного перекрытия «пятнами» грузовых площадей в нормативной литературе рассмотрен только в СП 20.13330.2016. «Нагрузки и воздействия» (раздел 6, п. 1), при этом следует учитывать, что если на плитудействует система внешнихнагрузок и требуется производить расчет на различные их сочетания, то рекомендуется следующий прием. Зафиксировать все нагрузки кроме i-той, в каком-то их сочетании, и рассматривать эти нагрузки как постоянные. Нагрузкус номеромi рассматриваем как изменяющуюся пропорционально параметру pi. Как, например, это показано в работах [4, 5].
Однако указанный подход не удобен для реализации в современных программных комплексах. Кроме того, он не дает понимания, в каком сочетании необходимо зафиксировать нагрузки.
Некоторое подобие неравномерного загружения встречается вработахА.Н. Малахова
[6]и Н. Г. Головина [7]. Ими рассматривается не отсутствие временной нагрузки в некоторых частях конструкции, а недогруз промежуточных балок из-за перераспределения усилий. При этом возможное отсутствие временной нагрузки в различных частях конструкции не учитывается.
Врамкахнастоящей работы поставлена задача проверки справедливости методаопределения расчетных моментов, описанных в технической литературе и используемых на практике, при неравномерном загружении монолитного перекрытия, и определения значения моментов, которые дает известный метод.
Для рассмотрения вопроса по определению наиболее неблагоприятного загружения одного монолитного перекрытия проведено исследование конкретного здания: жилой дом, в 7 этажей, на 29 квартир с подземной автостоянкой, и арендными площадями на первом этаже по ул. Свободы в г. Ярославле.
Рассматриваемое здание имеет полный железобетонный каркас с монолитными перекрытиями. Высота этажа 3 м. Площадь перекрытия 808,4 м2. Фундамент выполнен в виде сплошной плиты выполненной из железобетона со степенью водонепроницаемости W20. Стены подземной части здания выполнены из железобетона тех же характеристик. Все перекрытия однотипные, ребристые. Наружные стены из пустотелого кирпича. Перегородки толщиной 100мм, выполнены изгипсобетона. Покрытие пола первого этажа:плитыиз стеклянного шпательного волокна «URSA»- 200 мм ГОСТ 4640; стяжка из цементно-песчаного раствора М 150 – 70 мм ГОСТ 28013-98; грунтовка – праймер битумный ТехноНИКОЛЬ ГОСТ 9.602-2005; плитка керамогранитная – 10 мм ГОСТ Р 57141-2016. Покрытие пола остальных этажей: изолон ТУ 5763-031-17925162-2005 – 10 мм ГОСТ 17241-2016; стяжка из цементно-песчаного раствора М150– 70 ммГОСТ 28013-98;водно-дисперсионнаягрун- товка – 2 мм ГОСТ 34395-2018; водно-дисперсионный клей – 3 мм ГОСТ 28780-2004; линолеум ПВХ – 5 мм ГОСТ 7251-2016. Все окна и оконные блоки соответствуют ГОСТ 30674-99. Межкомнатные и входные двери соответствуют ГОСТ 6629-88.
На основании рекомендаций [8, 9, 10] моделировалось перекрытие как совокупность пластин и стержневых элементов, которые между собой соединяют жесткостные вставки.
Рассматривались варианты равномерного сплошного загружения в соответствии с рекомендациями, приведенными в работе В.Н. Байкова [1]. При равномерно распределенной нагрузке максимальные значения момента в сечениях элементов составили:
для главных балок My = -190,71 кН×м/м; My = 106,36 кН×м/м;
для второстепенных балок My = -105,78 кН×м/м; My = 37,02 кН×м/м;
-10 -
ISSN 2541-9110 |
Жилищное хозяйство и коммунальная инфраструктура. № 2(13). 2020 |
|
|
пластины: Mx = -11,22 кН×м/м; Mx = 11,31 кН×м/м; My = -2,66 кН×м/м; My = 1,98
кН×м/м.
В качестве отправной точки было принято составление так называемых ячеек загружений. Это самостоятельное загружение кратковременной полезной нагрузки, прикладываемой на площадь, заключенную между четырьмя рядом расположенными колоннами. Был проведен их перебор при помощи задействования функции расчетных сочетаний усилий и перемещений в программе SCAD++, из пакета программ SCAD Office 21.1. После чего были найдены в отчете элементы с максимальным моментом и комбинацией загружений, которая послужила причиной их образования:
для главных балок: расположение элемента с максимальным отрицательным значением момента показано на рис. 1, а, значение максимального отрицательного моментаMy = -236,336 кН×м/м, комбинация загружений, соответствующая моменту:
L1+L2+L3+0,7·L5+0,9L9+0,7L10+0,7L12+0,7L13+0,7L16+0,7L17+0,7L18+0,7L20,
где L1, L2, L3… – это номера нагрузок приложенных к одному пятну 1А, 1Б, 1В… Расположение элемента с максимальным положительным значением момента пока-
зано на рис. 1, б, значение максимального положительного момента My = 110,322 кН×м/м, комбинация загружений, соответствующая моменту:
L1+L2+L3+0,7×L5+0,9×L6+0,7×L8+0,7×L10+0,7×L11+0,7×L13+0,7×L15+0,7×L19+0,7×L20,
где L1, L2, L3… – это номера нагрузок приложенных к одному пятну 1А, 1Б, 1В…
а)
Ж |
А |
Б |
В |
6 |
|
|
|
|
|
Ж |
|
Е |
|
|
|
5 |
|
|
|
Д |
|
|
|
4 |
|
|
Г |
Г |
|
|
|
|
|
|
|
|
|
|
Д |
3 |
|
|
|
В |
|
|
|
2 |
|
|
|
Б |
|
|
|
1 |
|
|
|
А |
|
|
А |
1 |
|
|
4 |
б)
Ж |
А |
Б |
В |
6 |
|
|
|
|
|
Ж |
|
Е |
|
|
|
5 |
|
|
|
Д |
|
|
|
4 |
|
|
Г |
Г |
|
|
|
|
|
|
|
|
|
|
Д |
3 |
|
|
|
В |
|
|
|
2 |
|
|
|
Б |
|
|
|
1 |
|
|
|
А |
|
|
А |
1 |
|
|
4 |

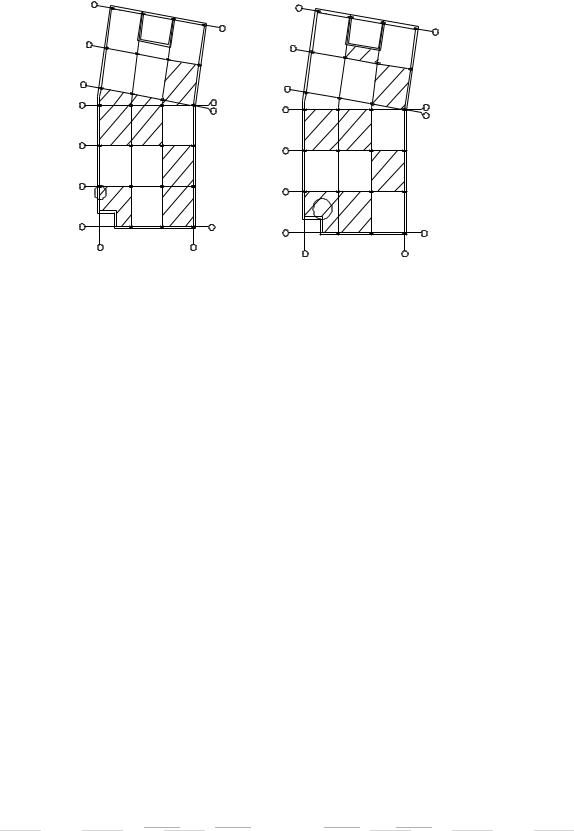

Рис. 1. Схемы загружения пятнами для главных балок:
а – соответствующая максимальному отрицательному моменту; б – соответствующая максимальному положительному моменту
для второстепенных балок: Расположение элемента с максимальным отрицательным значением момента показано на рис. 2, а, значение максимального отрицательного момента My = -108,329 кН×м/м, комбинация загружений, соответствующая моменту:
L1+L2+L3+0,7L5+0,7L8+0,9L9+0,7L10+0,7L12+0,7L13+0,7L14+0,7L17+0,7L19,
где L1, L2, L3… – номера нагрузок, приложенных к одному пятну 1А, 1Б, 1В… Расположение элемента с максимальным положительным значением момента пока-
зано на рис. 2, б, значение максимального положительного момента My=39,087 кН×м/м,
- 11 -
ISSN 2541-9110 |
Housing andutilities infrastructure. No. 2(13). 2020 |
|
|
комбинация загружений, соответствующая моменту: |
|
|
L1+L2+L3+0,9L4 +0,7L8+0,7L9+0,7L10+0,7L17+0,7L19, |
где L1, L2, L3… – номера нагрузок, приложенных к одному пятну 1А, 1Б, 1В… |
|
а) |
б) |
Ж |
А |
Б |
В |
6 |
|
|
|
|
|
Ж |
|
Е |
|
|
|
5 |
|
|
|
Д |
|
|
|
4 |
|
|
Г |
Г |
|
|
|
|
|
|
|
|
|
|
Д |
3 |
|
|
|
В |
|
|
|
2 |
|
|
|
Б |
|
|
|
1 |
|
|
|
А |
|
|
А |
1 |
|
|
4 |
Ж |
А |
Б |
В |
6 |
|
|
|
|
|
Ж |
|
Е |
|
|
|
5 |
|
|
|
Д |
|
|
|
4 |
|
|
Г |
Г |
|
|
|
|
|
|
|
|
|
|
Д |
3 |
|
|
|
В |
|
|
|
2 |
|
|
|
Б |
|
|
|
1 |
|
|
|
А |
|
|
А |
1 |
|
|
4 |

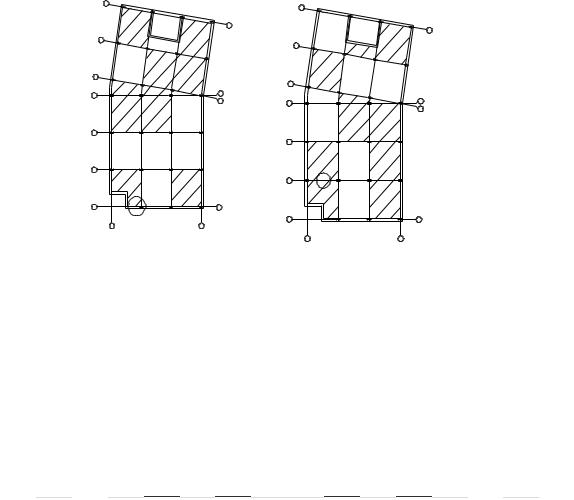

Рис. 2. Схемы загружения пятнами для второстепенных балок:
а – соответствующая максимальному отрицательному моменту; б – соответствующая максимальному положительному моменту
для элементов перекрытия, моделируемых пластинами: Расположение эле-
мента с максимальным отрицательным значением момента в направлении оси Х показано на рис. 3, а, значение максимального отрицательного момента в направлении оси Х Mx= - 23,47 кН×м/м, комбинация загружений соответствующая моменту:
L1+L2+0,7L4+0,7L5+0,7L6+0,7L10+L11+0,7L13+0,7L16+0,9L17+0,7L18,
где L1, L2, L3… – номера нагрузок, приложенных к одному пятну 1А, 1Б, 1В… Расположение элемента с максимальным положительным значением момента в
направленииоси Х показано на рис. 3, б, значение максимального положительного момента в направлении оси Х Mx = 11,88 кН×м/м, комбинация загружений соответствующая моменту:
L1+L2+L3+0,7L4+0,7L8+0,9L9+0,7L10+0,7L16+0,7L17+0,7L18+0,7L20,
где L1, L2, L3… – номера нагрузок, приложенных к одному пятну 1А, 1Б, 1В… Расположение элемента с максимальным отрицательным значением момента в
направлении оси Y показано на рис. 3, в, значение максимального отрицательного момента в направлении оси Y My= -23,325 кН×м/м, комбинация загружений соответствующая моменту:
L1+L2+0,7L4+0,7L5+0,7L6 +0,7L10 +0,9L11 +0,7L13+0,7L16+L17+0,7L18,
где L1, L2, L3… – номера нагрузок, приложенных к одному пятну 1А, 1Б, 1В… Расположение элемента с максимальным положительным значением момента в
направлении оси Y показано на рис. 3, г, значение максимального положительного момента
- 12 -
ISSN 2541-9110 Жилищное хозяйство и коммунальная инфраструктура. № 2(13). 2020
в направлении оси Y My = 2,077 кН×м/м, комбинация загружений, соответствующая моменту:
|
L1+L2+L3+0,7L4+0,7L8+0,9L9+0,7L10 +0,7L16+0,7L18+0,7L20. |
||
а) |
б) |
в) |
г) |
Ж |
А |
Б |
В |
|
Ж |
А |
Б |
В |
6 |
|
|
|
6 |
|
|
||
|
|
|
|
|
|
|
||
Е |
|
|
|
|
Е |
|
|
|
5 |
|
|
|
|
5 |
|
|
|
Д |
|
|
|
|
Д |
|
|
|
4 |
|
|
|
Г |
4 |
|
|
|
Г |
|
|
|
Г |
|
|
|
|
|
|
|
Д |
|
|
|
||
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
3 |
|
|
|
В |
|
|
|
|
В |
|
|
|
2 |
|
|
|
|
2 |
|
|
|
Б |
|
|
|
|
Б |
|
|
|
1 |
|
|
|
|
1 |
|
|
|
А |
|
|
|
А |
А |
|
|
|
1 |
|
|
|
4 |
1 |
|
|
4 |
|
Ж |
А |
Б |
В |
|
|
6 |
|
|
|
|
Ж |
|
|
|
Ж |
|
|
Е |
|
|
|
|
|
5 |
|
|
|
|
|
Д |
|
|
|
Д |
Г |
4 |
|
|
Г |
Г |
Д |
Г |
|
|
||
|
|
|
Д |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
В |
|
|
|
В |
|
2 |
|
|
|
|
|
Б |
|
|
|
Б |
|
1 |
|
|
|
|
А |
|
|
|
|
|
|
А |
|
|
А |
А |
|
1 |
|
|
4 |
|
Ж |
А |
Б |
В |
6 |
|
|
|
|
|
Ж |
|
Е |
|
|
|
5 |
|
|
|
4 |
|
|
Г |
|
|
|
|
|
|
|
Д |
3 |
|
|
|
2 |
|
|
|
1 |
|
|
|
|
|
|
А |
1 |
|
|
4 |

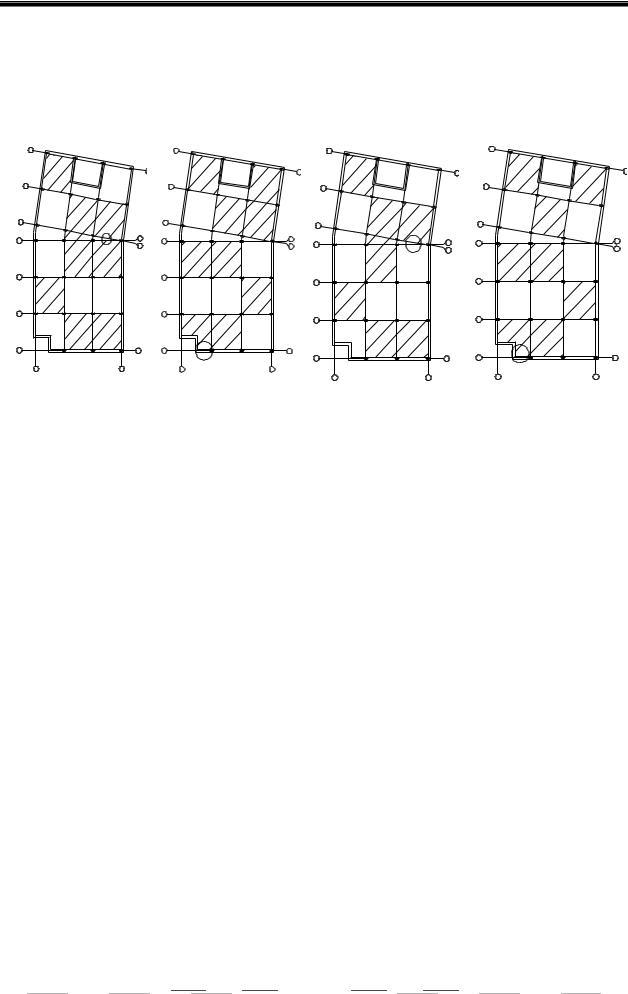

Рис. 3. Схемы загружения пятнами с максимальными моментами в элементах перекрытия, моделируемых пластинами:
а– соответствующая максимальному отрицательному моменту в направлении оси Х;
б– соответствующая максимальному положительному моменту в направлении оси Х;
в– соответствующая максимальному отрицательному моменту в направлении оси Y; г – соответствующая максимальному положительному моменту в направлении оси Y
Анализ результатов исследований показывает, что традиционная модель дает заниженные значения расчетных усилий по сравнению со значениями, полученными при подборе расчетных сочетаний усилий. Расчет, полученный с помощью подбора расчетного сочетания усилий программой SCAD++, из пакета программ SCAD Office 21.1., очень близок к максимальным значениям моментов и позволяет, не вводя вручную все возможные комбинации загружений, подобрать необходимую схему загружения.
Заключение.
Установлено, что усилия, возникающие в элементах конструкции при равномерном сплошном загружении перекрытия, не в полной мере отражают возможные экстремальные состояния при проектном режиме эксплуатации.
Результаты расчетов различныхкомбинаций неравномерного нагружения перекрытия показали, что, не смотря на понижающий коэффициент, все нагрузки, полученные в результате подбора расчетных сочетаний неравномерно распределенных усилий, превышают аналогичные при равномерно распределенной нагрузке.
Таким образом, обоснована необходимость дополнения методики определения расчетных моментов при неравномерном загружении монолитного перекрытия, представленной в СП 20.13330.2016. «Нагрузки и воздействия».
