Материал: Интенсификация теплообмена в энергоустановках. Сборник задач. В двух частях. Трошин А.Ю., Коновалов Д.А

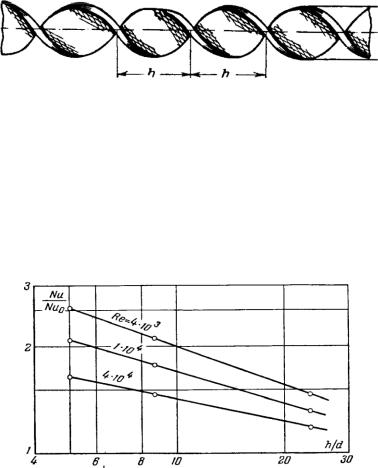

Рис. 3.6. Спиральная вставка [8]

Исследованы спирали трех различных типов, характеризовавшиеся отношением h/d= 22; 8,5 и 5 (соответственно число витков на 1 пог. м составляло 0,9; 2,3 и 3,9). Влияние отношения h/d на интенсивность теплоотдачи при различных значениях Re иллюстрируется рис. 3.7. Из рассмотрения графика следует, что спиральные вставки позволяют повысить коэффициент теплоотдачи в 2-3 раза по сравнению с гладкими трубками, причем влияние их усиливается с понижением величины Re.

Рис. 3.7. Зависимость (Nu/Nu0) от (h/d) для спиральных вставок [8]

Целесообразность применения турбулизирующих вставок определяется соотношением между достигаемой интенсификацией теплоотдачи и дополнительными затратами энергии на преодоление возросшего сопротивления канала. Действительно, может оказаться, что при повышенной скорости теплоносителя в гладкой трубе интенсивность теплоотдачи будет такой же или даже выше, чем в трубе со вставками при

115

равных потерях напора; естественно, что в таком случае применение вставок нецелесообразно.

В качестве критерия для оценки эффективности теплообменной поверхности может служить параметр ε=Q/ (Δt∙N), который представляет собой отношение количества тепла, переданного на 1 К разности температур потока и омываемой им поверхности, к величине работы, затраченной на перемещение теплоносителя. Если выражать Q и N в одинаковых единицах (например, килокалориях), то размерность [ε]=град-1. Очевидно, что при одинаковой величине теплообменной поверхности (A= const) более эффективной будет та поверхность, для которой ε выше.

Следует иметь в виду, что для определенной поверхности увеличение ε соответствует уменьшению Re: это следует из соотношения между коэффициентом теплоотдачи, который обычно изменяется пропорционально скорости в степени 0,8 (для гладкой трубы, а также для труб с исследованными вставками), и потерей напора, пропорциональной квадрату скорости.

На рис. 3.8 построен такой график для наиболее эффективных вставок в виде диафрагм, характеристики которых приведены в табл. 3.1; линия а соответствует гладкой трубке внутренним диаметром 50 мм.

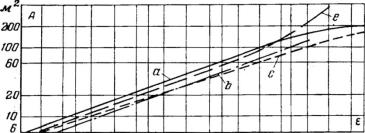

Рис. 3.8. Зависимость А от ε для трубок со вставками в виде диафрагм:

а– гладкая труба: d= 50 мм; b – K = 2 мм; L'/K = 19,6;

с– К = 5 мм; L'/K = 9,8; е – K = 10 мм; L'/K = 9,8 [8]

116

Из рис. 3.8 следует, что диафрагмы с К=2 и L'/K=19,6 (линия b) дают наибольший эффект. При ε= 1 град-1 трубки с такими вставками при одинаковых затратах мощности на перемещение теплоносителя должны иметь поверхность, составляющую 70 % поверхности гладких трубок; при ε≈ 300

ного эффекта, а в области ε>400 град-1 обладают худшими характеристиками, чем гладкие трубки. Для диафрагм с К=5 мм (линия с) наиболее благоприятна область ε≈ 300 град-1, где их применение позволяет уменьшить поверхность теплопередачи приблизительно на 50 % при тех же затратах мощности на перемещение теплоносителя.

Вставки оказывают особенно благоприятное воздействие в переходной области течения, которой соответствуют значения ε= 200 ÷ 2000 град-1, препятствуя затуханию турбулентности и тем самым способствуя интенсивной теплоотдаче.

Необходимо учитывать величину удельного свободного поперечного сечения, которое для трубок со вставками оказывается большим при одинаковых значениях ε. Это обстоятельство иллюстрируется графиком на рис. 3.9: по оси абсцисс отложена величина удельного свободного поперечного сечения f, а по оси ординат поверхность теплопередачи А. Обозначения кривых соответствуют рис. 3.8. Как и следовало ожидать, для гладких трубок величина f минимальна.

На рис. 3.10 произведено сопоставление гладкой трубы с трубами, в которых установлены дисковые, пропеллерные и спиральные вставки; две кривые на этом графике (b и с) соответствуют трубам с насадкой из колец Рашига и будут рассмотрены ниже. Как следует из рис. 3.10, поверхность труб с дисковыми вставками, характеризующимися ds = 30 и 40 мм (кривые d и e), при малых εсоставляет ~ 75 % поверхности гладких труб; эти кривые пересекаются с линией а для гладкой трубы при ε= град-1 и 700 град-1 соответственно.

117

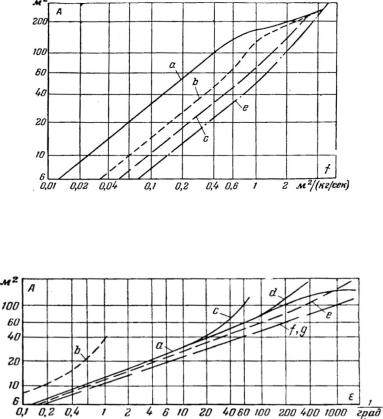

Рис. 3.9. Зависимость А от f для трубок со вставками в виде диафрагм [8]

Рис. 3.10. Зависимость А от ε для гладкой трубы и трубок

сразличными вставками:

а– гладкие трубы; b, c – трубы с насадкой из колец Рашига размером 5 и 16 мм; d, l – дисковые вставки с ds= 40 мм:

L'/ds = 1,44 мм и ds= 30 мм: L'/ds = 1,55 мм. f – пропеллерные вставки, L'/ds = 19,6 мм;

g – спиральные вставки, h/d = 5 [8]

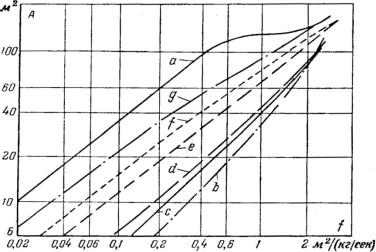

Рис. 3.11 аналогичен рис. 3.9 и показывает соотношение между величинами удельного свободного поперечного сечения труб с указанными типами вставок; обозначения кривых соответствуют рис. 3.10.

118

В гладкой трубе, а также в трубах с некоторыми типами вставок были экспериментально определены профили скорости и температуры. Установлено, что в трубе со вставкамидиафрагмами влияние Re на профиль скорости выражено чрезвычайно слабо в отличие от гладкой трубы, где оно существенно.

Рис. 3.11. Зависимость А от f для гладкой трубы и трубок с различными вставками [8]

Профиль температуры с возрастанием Re становится более пологим, что объясняется уменьшением термического сопротивления переносу в ядре потока и относительным увеличением термического сопротивления пограничного слоя. При переходе к более вязким средам определенному значению Re соответствует большая скорость потока; при такой скорости турбулентный обмен в ядре потока будет весьма интенсивным, а термическое сопротивление пограничного слоя практически останется неизменным, т. е. относительная его величина в общем термическом сопротивлении переносу тепла значительно возрастет. На этом основании предполагается, что влияние турбулизирующих вставок на теплоотдачу для вязких сред должно быть меньшим, чем для газов.

119
