Материал: Интенсификация теплообмена в энергоустановках. Сборник задач. В двух частях. Трошин А.Ю., Коновалов Д.А

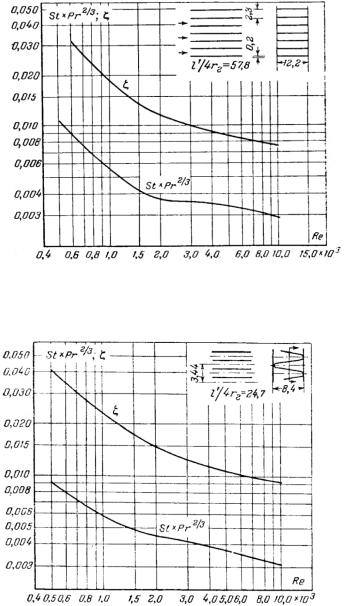

Рис. 1.18. Теплоотдача и потеря напора для пластинчатой поверхности типа 43,6 (а) с гладкими ребрами (табл. 1.1) [4]

Рис. 1.19. Теплоотдача и потеря напора для пластинчатой поверхности типа 58,1 с гладкими ребрами (табл. 1.1) [4]

20

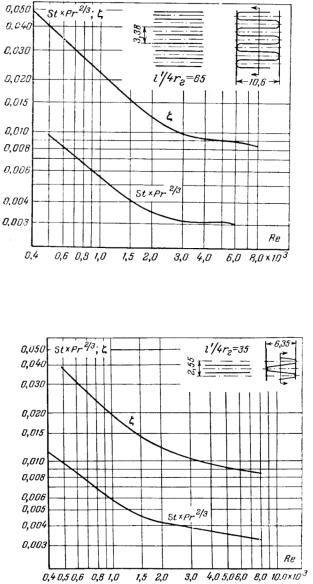

Рис. 1.20. Теплоотдача и потеря напора для пластинчатой поверхности типа 59,4 с гладкими ребрами (табл. 1.1) [4]

Рис. 1.21. Теплоотдача и потеря напора для пластинчатой поверхности типа 78,1 с гладкими ребрами (табл. 1.1) [4]

21

Рис. 1.22. Теплоотдача и потеря напора для пластинчатой поверхности типа 9,5 – 23,8 с гладкими ребрами (табл. 1.1) [4]

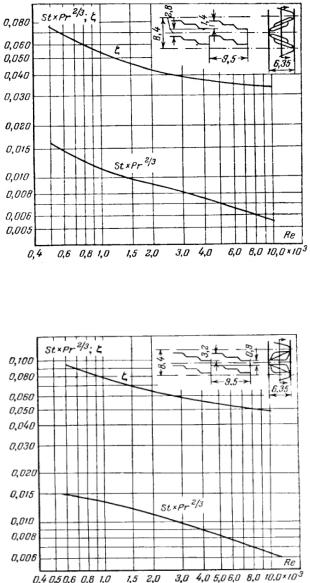

Рис. 1.23. Теплоотдача и потеря напора для пластинчатой поверхности типа 9,5(а) – 23,8 с разрезными ребрами (табл. 1.2) [4]

22

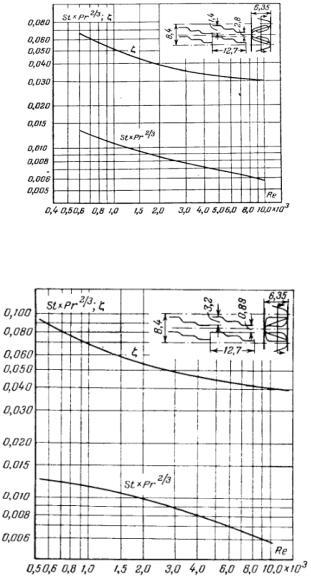

Рис. 1.24. Теплоотдача и потеря напора для пластинчатой поверхности типа 12,7 – 23,8 с разрезными ребрами (табл. 1.2) [4]

Рис. 1.25. Теплоотдача и потеря напора для пластинчатой поверхности типа 12,7(а) – 23,8 с разрезными ребрами (табл. 1.2) [4]

23

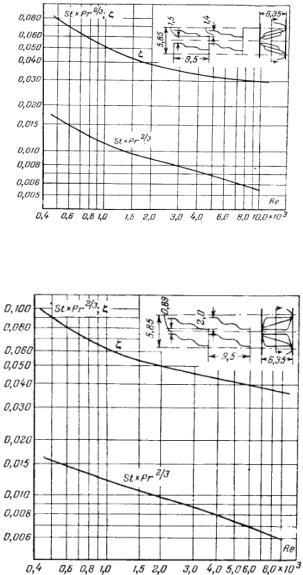

Рис. 1.26. Теплоотдача и потеря напора для пластинчатой поверхности типа 9,5 – 34,2 с разрезными ребрами (табл. 1.2) [4]

Рис. 1.27. Теплоотдача и потеря напора для пластинчатой поверхности типа 9,5(а) – 34,2 с разрезными ребрами (табл. 1.2) [4]

24
