Материал: Интенсификация теплообмена в энергоустановках. Сборник задач. В двух частях. Трошин А.Ю., Коновалов Д.А

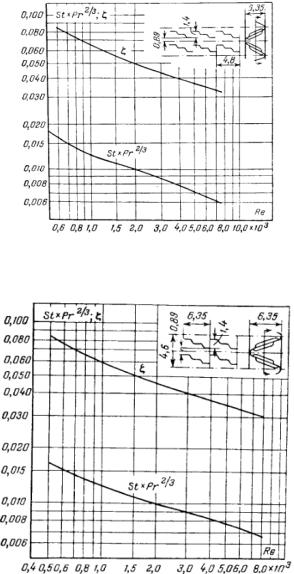

Рис. 1.28. Теплоотдача и потеря напора для пластинчатой поверхности типа 4,8 – 43,6 с разрезными ребрами (табл. 1.2) [4]

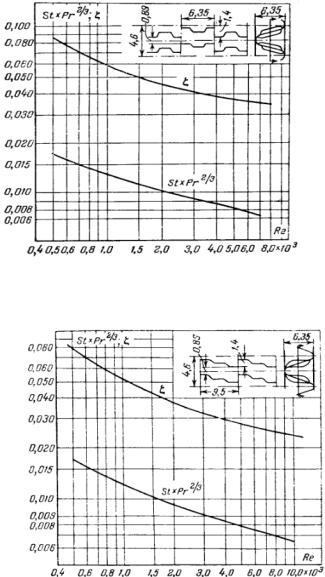

Рис. 1.29. Теплоотдача и потеря напора для пластинчатой поверхности типа 6,35 – 43,6 с разрезными ребрами (табл. 1.2) [4]

25

Рис. 1.30. Теплоотдача и потеря напора для пластинчатой поверхности типа 6,35(в) – 43,6 с разрезными ребрами (табл. 1.2) [4]

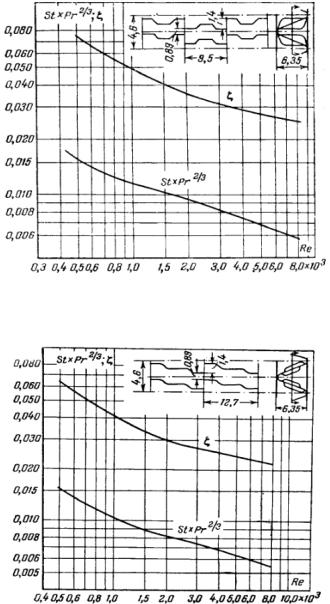

Рис. 1.31. Теплоотдача и потеря напора для пластинчатой поверхности типа 9,5 – 43,6 с разрезными ребрами (табл. 1.2) [4]

26

Рис. 1.32. Теплоотдача и потеря напора для пластинчатой поверхности типа 9,5(в) – 43,6 с разрезными ребрами (табл. 1.2) [4]

Рис. 1.33. Теплоотдача и потеря напора для пластинчатой поверхности типа 12,7 – 43,6 с разрезными ребрами (табл. 1.2) [4]

27

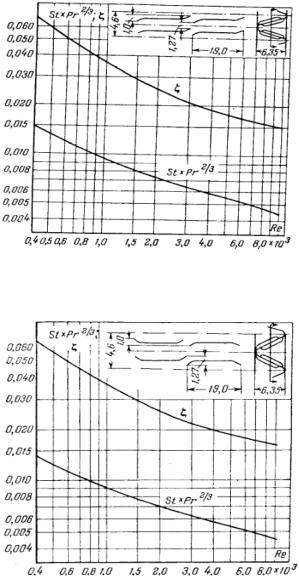

Рис. 1.34. Теплоотдача и потеря напора для пластинчатой поверхности типа 19 – 43,6 с разрезными ребрами (табл. 1.2) [4]

Рис. 1.35. Теплоотдача и потеря напора для пластинчатой поверхности типа 19(в) – 43,6 с разрезными ребрами (табл. 1.2) [4]

28

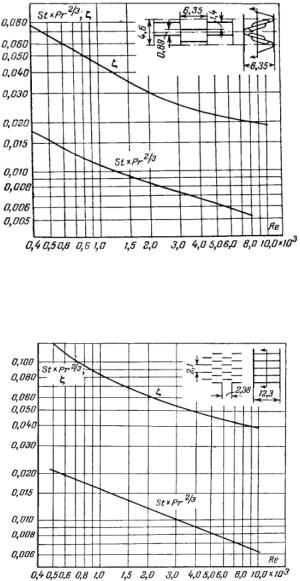

Рис. 1.36. Теплоотдача и потеря напора для пластинчатой поверхности типа 6,35(s)– 43,6 с короткими пластинчатыми ребрами (табл. 1.3) [4]

Рис. 1.37. Теплоотдача и потеря напора для пластинчатой поверхности типа 2,38 - 48 с короткими пластинчатыми ребрами

(табл. 1.3) [4]

29
