Введение

Возрастающие масштабы взаимодействия природы и человека, явления неразумной эксплуатации природных ресурсов, техногенной нарушенности и промышленного загрязнения приводят к значительному ухудшению состояния природной среды, условий жизнедеятельности людей и их здоровья. Обострение экологической ситуации делает все более актуальными работы по созданию информационных баз, прикладных геоинформационных систем и использованию ГИС-технологий для решения комплекса проблем, возникающих в области природопользования и охраны окружающей среды.

Для решения различных экологических задач, первоначально эти работы сводились, в основном, к созданию баз экологических данных инвентарного типа и их обработке в режиме информационно-поисковых систем по различным направлениям экологических исследований.

В качестве примеров можно назвать разработанные в то время банки гидрологических, гидрохимических, гидрогеологических, почвенных, геоботанических данных и соответствующие системы их поддержки для решения задач экологического мониторинга, экологической экспертизы проектов и других.

Разрабатывались эффективные алгоритмы обработки изображений, создавались средства и технологии их использования при изучении состояния природных ресурсов и экологического состояния территорий.

Имеются практические результаты по интеграции ГИС-средств организации и отображения пространственных данных со средствами анализа информации (статистического анализа, математического моделирования и др.) для создания ГИС-приложений в операционной среде FOXPRO.

Ниже приводятся предлагаемые в настоящее время типы информационных технологий и примеры их использования в прикладных информационных системах. Они представляют собой комплексные системы на базе инструментальных картографических средств, СУБД и традиционных языков программирования.

1. Картографическая инструментальная система Arc/Info

Основное применение: создание и редактирование цифровых картографических основ территорий, мнемосхем, картосхем различного тематического содержания.

С целью решения региональных экологических задач для территории Алтайского края с использованием Arc/Info созданы цифровые картоосновы края (гидрография, населенные пункты, дорожная и автомобильная сети, границы административных районов), ландшафтная карта края, некоторые топоосновы административных районов, карты плотности населения края, карты структуры лесов и ряд других тематических карт (например, рис.1).

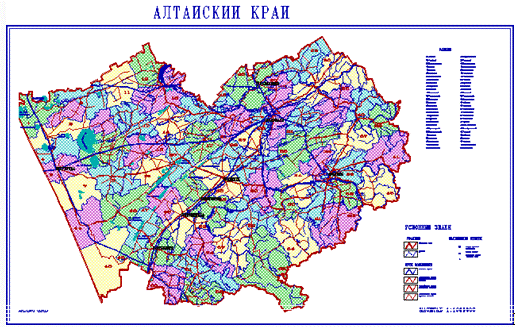

Рис.1. Цифровая картооснова Алтайского края

Типичным примером использования возможностей Arc/Info можно назвать ее применение в работах по изучению влияния ядерных взрывов на Семипалатинском полигоне на окружающую среду и здоровье населения Алтайского края. С помощью этой системы была выполнена обрисовка на ЭВМ около 80 типов тематических карт, отображающих результаты анализа и оценки данных в пространственном виде. Пример такой карты представлен на рис.2.

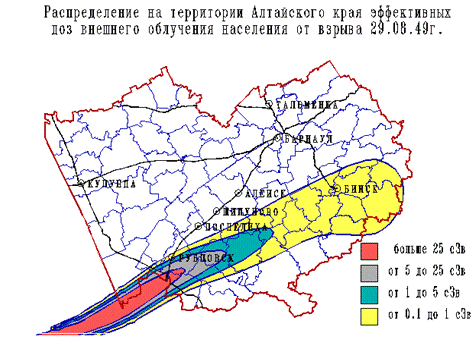

Рис.2. След от ядерного взрыва 1949 года

1.1 Языки программирования Foxpro, Pascal, С

Основное применение:

создание атрибутивных баз данных различной тематической направленности;

создание информационных систем для работы с атрибутивными базами данных, ориентированными на конечных пользователей;

математическая, статистическая обработка данных.

Приведем два типичных примера использования названных языков программирования в работах, проводимых по программе «Семипалатинского полигона» [1].

. Использование системы Foxpro для накопления, систематизации, хранения данных по основным загрязнителям природных объектов и показателям заболеваемости населения Алтайского края и создание информационно-справочной системы для поиска и отображения данных по запросам исследователей. В качестве природных объектов расматривались воздух, вода, почва, растения, снег, продукты животноводства. В качестве загрязнителей - тяжелые металлы, пестициды, радионуклиды и другие. Основной особенностью этих работ явились огромные объемы атрибутивных баз данных, эффективно справиться с которыми позволили специализированные средства управления базами данных, имеющиеся в Foxpro.

. Статистическая обработка данных для определения степени влияния загрязнения окружающей среды на состояние здоровья населения Алтайского края. Обработка выполнялась с использованием оригинальных процедур статистической анализа, написанных на языках Foxpro, C, а также пакетов статистического анализа SAS, STATGRAF. Выбоp сpедства обработки определялся типом вешаемой задачи, количеством исследуемых данных и сложностью используемых методов. Для пpоведения "pазведочного анализа" данных, их пеpвоначального контpоля, выбоpа метода обpаботки удобно использовать пакеты программ, имеющие pазвитый пользовательский сеpвис и шиpокий спектр специальных алгоритмов анализа. Для однотипной обработки множества данных и пpедставления pезультатов в фоpме, пpигодной для дальнейшего использования, pазpабатывались специализированные пpогpаммы.

Указанными средствами проведен анализ детской и взрослой заболеваемости по населенным пунктам Алтайского края и республики Горный Алтай, взрослой заболеваемости по промышленным и агропромышленным предприятиям.

1.2 Комплексная среда Foxpro-Arc/Info, управление данными из Arc/Info

В этом режиме подготовленные в Foxpro данные используются в среде Arc/Info, в которой осуществляется совместная обработка атрибутивных и картографических данных, интерфейс с пользователем и визуализация информации. Данная технология используется в тех случаях, когда подавляющий объем функций обработки данных касается анализа их пространственных характеристик и пространственного отображения результатов (вычисление площадей, изолинейное картографирование и др.).

В качестве примера использования данной технологии можно привести реализованную задачу агроэкономического анализа территории Алтайского края. Для ее решения в среде Foxpro создана база данных для описания параметров оценки природного и экономического потенциалов аграрного природопользования административных районов и Алтайского края в целом. Эта база данных подсоединена к картографической базе данных Алтайского края. Осуществлено наложение карты ландшафтов на карту административных границ края. В зависимости от того, какой процент территории административного района занят теми или иными ландшафтными местностями, вычислены различные показатели для каждого района (например, потенциал пахотных и кормовых угодий, природный потенциал, совокупный агроэкономический потенциал и др.). Полученные картосхемы отражают распределение этих показателей для территории Алтайского края (см. рис.3).

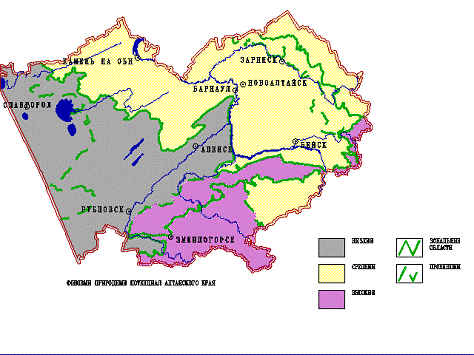

Рис.3. Фондовый природный потенциал Алтайского края

1.3 Комплексная среда Foxpro-Arc/Info, управление данными из Foxpro

Этот режим симметричен предыдущему: картографические основы, подготовленные в среде Arc/Info, переводятся в специальный формат для системы Foxpro. Совместная обработка картографических и атрибутивных данных ведется в системе Foxpro. Данная технология используется в случаях преобладающей обработки больших объемов атрибутивных данных с использованием как простых, так и сложных математических методов манипулирования данными с табличной и картографической формами их представления.

В качестве иллюстрации приведем пример использования данной технологии при создании информационной системы оценки и прогноза экологического состояния и использования природных ресурсов Алтайского края (лесных, водных, земельных). Эта система разрабатывается для Алтайского краевого Комитета экологии и природных ресурсов. Она предназначена для обеспечения учета, анализа, оценки и прогноза экологического состояния исследуемых природных ресурсов применительно к районам, хозяйственным единицам Алтайского края и краю в целом. Система ориентирована на специалистов Комитета для информационной поддержки управленческих решений. В то же время она используется для проведения научных исследований по проблемам экологического состояния и изменения природных ресурсов и окружающей среды Алтайского края.

Установка этой системы на рабочих местах управленческих работников Комитета, не являющихся специалистами по компьютерной обработке данных и не оснащенных достаточно мощной вычислительной техникой, послужила существенным аргументом в пользу выбора в качестве основной инструментальной среды для ее разработки и эксплуатации СУБД Foxpro, имеющую богатый рынок доступных по цене программных продуктов и широкий круг пользователей. Реализуя на первых этапах как простые, так и достаточно сложные прикладные запросы при минимальных требованиях к аппаратным средствам и компьютерной подготовке пользователей, эта инструментальная среда может быть в будущем заменена на более мощную ГИС-оболочку (типа ArcView). Однако, по нашему мнению, этому должен предшествовать достаточно длительный период эксплуатации прикладной системы самими пользователями.

Суть используемого типа информационной технологии заключается в интеграции традиционных методик и средств обработки данных в среде Foxpro со средствами организации и отображения пространственных данных, имеющимися в инструментальных ГИС. Для этих целей в институте разработаны программные средства, обеспечивающие совместную обработку графических, картографических и атрибутивных данных [3]. Эти средства специализированы для прикладных программистов и представляют собой графическое расширение Foxpro. В их состав входит набор объектно-ориентированных процедур работы с пространственными данными: поиск объектов, графическое изображение объектов, фрагментирование изображения, многооконный интерфейс, система текстовых и пиктографических меню. Имея высокие потенциальные возможности пространственной обработки, эти средства позволяют с наименьшими ресурсными затратами создавать с учетом требований конечных пользователей удобную среду их взаимодействия с прикладной системой.

Технология разработки ГИС-приложений в этом случае выглядит следующим образом: подготовка картографических баз данных в среде Arc/Info, их конвертирование в текстовый формат с последующим преобразованием во внутренний формат названной графической системы, создание процедур совместной обработки картографических и атрибутивных данных в среде Foxpro.

Создаваемая для Алтайского краевого Комитета экологии и природных ресурсов ГИС "Природные ресурсы" строится в виде относительно независимых подсистем по каждому виду природных ресурсов (ГИС "Лесные ресурсы", ГИС "Водные ресурсы", ГИС "Земельные ресурсы) с последующей возможностью взаимодействия этих подсистем. Установленные в Комитете и действующие в настоящее время подсистемы по лесным и водным ресурсам отражают результаты первого этапа работ, ориентированного на накопление данных, их обобщение и отображение существующего состояния исследуемых природных объектов. Подсистема по земельным ресурсам находится в стадии разработки.

Основную нагрузку в создаваемой ГИС несет на себе база атрибутивных данных, разрабатываемая в системе Foxpro. База картографических данных создается в среде Arc/Info. Совместная обработка атрибутивных и картографических данных в системе осуществляется по описанной выше технологии с использованием оригинальных графических средств.

Предлагаем более подробное описание ГИС «Природные ресурсы». Система имеет следующий обобщенный состав:

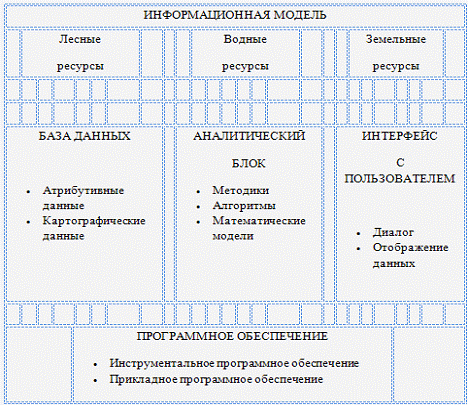

Рис.4. Состав ГИС "Природные ресурсы"

База атрибутивных данных содержит по каждой подсистеме свой набор показателей, описывающих состояние исследуемых природных ресурсов и их элементов и определяемых исходя из целей и задач подсистем, а также информационной системы в целом.

База картографических данных предназначена для хранения комплекса базовых топографических карт (границ административного деления территории, природно-хозяйственных единиц, речных бассейнов, дорог, населенных пунктов и др.) и серии тематических карт, получаемых в результате решения различных функциональных задач с пространственным характером распределения информации.

Аналитический блок содержит в своем составе методики, алгоритмы и математические модели обработки, экспертизы, анализа временных и пространственно-распределенных данных об исследуемых природных ресурсах и территориях, решения комплекса прикладных задач в соответствии с функциями Комитета, а также решения различных фундаментальных научно-исследовательских проблем.

Пользовательский интерфейс обеспечивает предметный диалог с системой, позволяющий запрашивать необходимую информацию в удобном для использования виде, проигрывать сценарии прогноза состояния природных ресурсов, пространственно визуализировать результаты комплексного анализа территории.

Программные средства реализуют ГИС-технологии пространственной организации и визуализации данных, а также технологии обработки и анализа информации, основанные на использовании статистических методов, методов математического моделирования, экспертных оценок и др.

2. Геоинформационные системы

.1 ГИС "Лесные ресурсы"

Контроль за использованием, охраной, защитой лесов и растительных ресурсов края осуществляет отдел биологических ресурсов краевого Комитета экологии во взаимодействии с Управлением лесами края. Однако необходимая для этого информация, которая эпизодически поступает в Комитет экологии из Управления лесами, Управления межхозяйственных лесов, лесхозов, районных комитетов экологии и природных ресурсов и непосредственно от владельцев лесом, несистематизирована и явно недостаточна для проведения комплексной оценки состояния лесов. Кроме этого разбросанность информации по различным организациям и ведомствам крайне затрудняет сопоставимость отдельных показателей состояния лесов и их направленность для применения на краевом уровне в качестве инструмента управления природопользованием.

ГИС "Лесные ресурсы" призвана обеспечивать систематический сбор, хранение и обработку пространственно определенных данных о лесах на основе набора показателей, агрегированных для краевого уровня управления.

2.1.1 База атрибутиных данных

Из всей массы имеющегося информационного материала была выделена та ее часть, которая необходима и вполне достаточна для принятия решений на краевом уровне. Весь информационный поток был разделен на следующие основные группы показателей:

общая характеристика лесов,

лесопользование,

восстановление лесных ресурсов,

охрана леса,

защита леса.

Исходной территориальной единицей сбора информации по этим группам показателей были взяты лесхозы как основные территориально-производственные подразделения, обладающие всеми возможностями для выполнения лесохозяйственной деятельности, а значит и полным набором необходимой информации. Использование данных более мелкого дробления территории на лесничества, кварталы, выделы, во-первых, нецелесообразно для достижения поставленной цели, во-вторых, требует значительных затрат на реализацию полной схемы информационного обеспечения учета лесных ресурсов. Для решения задач управления Комитету предпочтительней иметь информацию по названным группам показателей на уровне административных районов края. Однако в данное время такая информация на уровне районов отсутствует и получить ее, опираясь на данные лесхозов, весьма трудоемко. Так как лесхозы территориально входят в районы в общем случае только своей частью, то выделить учетную информацию по каждой такой части можно лишь на основе данных по кварталам с введением в эксплуатацию автоматизированной системы кадастра лесных ресурсов. Поэтому на уровне административных районов был взят ограниченный набор агрегированных показателей, характеризующих как леса государственного лесного фонда, так и леса, не входящие в лесной фонд.
