в) выхода ОУ через резистор обратной связи R.

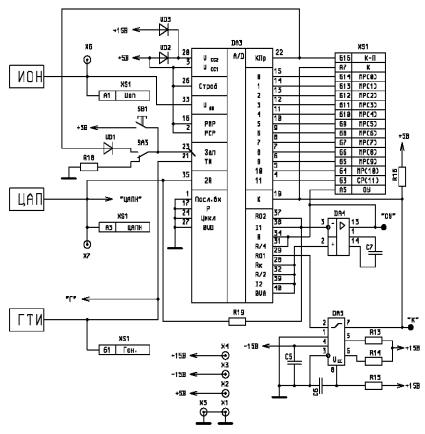

Рис. 4.10

Поскольку вход АЦП соединен со входом ОУ через резистор сопротивлением 2R, параллельно этому резистору подключен внешний резистор R18, сопротивление которого R18 ≈ 2R. Равенство номиналов резисторов на входе АЦП и резистора обратной связи обеспечивает коэффициент измерения входного напряжения, равный единице. В результате на выходе операционного усилителя DA4 формируется сигнал,

76

который отражает изменение состояния выходного сигнала ЦАПН в процессе преобразования. Собственно сравнение выполняется на компараторе DA5 К521СА3.

Тактирующий сигнал поступает на вход ТИ АЦП. Перезапуск АЦП осуществляется объединением выхода Q (завершение преобразования) с входом Зап (пуск преобразования). Для переключения режимов в схему введен переключатель SA4 (положение «1» – циклический, «2» – однократный). Для однократного запуска предусмотрена кнопка SA3. После перехода в циклический режим также следует однократно нажать эту кнопку.

Выходные сигналы разрядов АЦП (0-11) поступают на контрольный разъем XS1.

Контрольные вопросы по допуску к работе

1.Каковы рекомендации стандартов по параметрам устройств аналогового ввода?

2.Какие методы аналого-цифрового преобразования вам известны?

Порядок выполнения работы 1. Задание на выполнение работы

Изучить структуру микросхемы КР572ПВ1, изучить принципиальную схему АЦП на основе этой микросхемы, коммутацию резисторов, соединенных с выводами 29, 31, 32, 34, 35, 37 (см. рис. 4.9). Используя лабораторный стенд, определить в соответствии с порядком выполнения работы характеристики АЦП.

2.Порядок действий

2.1.Изучить методический материал и принципиальную схему исследуемого устройства.

2.2.После собеседования с преподавателем подготовить схему исследования ЦАПН:

77

Перевести все переключатели блока SA2 в положение “ON”, переключатель SA1.4 разомкнуть, переключатель SA4 перевести в положение 1.

Включить лабораторный стенд и установить заданное преподавателем значение опорного напряжения, контролируя его вольтметром.

Подключить цифровой вольтметр к выходу ЦАП.

2.3.Способом, изложенным ниже, проконтролировать временную диаграмму состояния разрядов на выходе АЦП для

напряжений, примерно равных 0 В, 0,4 Uоп , 0,8 Uоп и максимально возможному значению. Напряжения формировать с помощью ЦАП, подбирая коды разрядами переключателя SA2

иконтролируя вольтметром. Двоичные коды на выходе АЦП наблюдать с помощью осциллографа на соответствующих контактах разъема XS1, синхронизируя осциллограф от самого старшего разряда. Каждый раз наблюдать также выходной сигнал компаратора и операционного усилителя DА4. Зарисовать эти диаграммы и объяснить их вид. Обратить внимание на неустойчивое состояние младших разрядов, оценить количество таких разрядов (кодовое мерцание в младших значащих разрядах).

В случае отсутствия импульсов запустить АЦП нажатием кнопки SA3.

2.4.Подготовить две таблицы для вычисления интегральной и дифференциальной нелинейности характеристики: первую – для значений кода 1,2,4,8,...,512, а вторую – для интервала от 128 до 135 через ЕМР. В таблице предусмотреть столбцы для: десятичной записи кода ЦАП, его двоичного эквивалента, значения напряжения на выходе ЦАПН (см. таблицу из работы № 9), двоичного кода на выходе АЦП, соответствующего значения напряжения и вычисления необходимых разностей (см. «Порядок обработки материалов»).

2.5.Провести измерения и заполнить обе таблицы. Двоичные коды на выходе АЦП измерять с помощью осциллографа

78

на соответствующих контактах разъема XS1, переведя АЦП в режим однократного измерения (переключатель SA4 перевести в положение 2) и запуская его кнопкой SA3. Оценить точность измерений, учитывая результаты наблюдений по п.3; выделить в таблице достоверную часть результатов. Вычисление соответствующего напряжения проводить на ПК по формуле (4.1) с помощью табличного процессора Excel.

2.6. Определить вес разряда 512 – подобрать набор сигналов на входе ЦАПН в окрестности 512 так, чтобы на выходе АЦП присутствовала только одна единица в старшем разряде, измерить выходное напряжение ЦАПН. Составить аналогичным образом таблицу весов остальных разрядов АЦП. Перевести выходные коды АЦП, полученные в п.п. 4-5, в значения напряжений, составить соответствующие таблицы.

3.Порядок обработки материалов

3.1.По данным, полученным в п. 5 задания, определите смещение нуля АЦП.

3.2.Определите интегральную нелинейность, т.е. максимальное отклонение характеристики «вход-выход» от прямой линии. Для этого в программе Excel организуйте таблицу и пе-

ренесите туда результаты из первой таблицы, заполненной для значений кода 2к. В соответствии с рис. 3.4,а вычислите идеальные значения выходного сигнала для всех точек измерения, затем отклонения реальных значений от вычисленных и найдите его максимум.

3.3.Определите дифференциальную нелинейность, обработав в программе Excel вторую таблицу результатов, т.е. вычислив в каждой точке различие между фактической высотой шага и идеальным значением 1МЗР.

3.4.Определите время преобразования АЦП.

3.5.Оформите отчет и предоставьте преподавателю для получения зачета. Подготовьте ответы на контрольные вопросы.

79

В отчет включаются название лабораторной работы, фамилии исполнителя и преподавателя, цель работы, порядок выполнения и полученные результаты, результаты обработки экспериментальных данных.

Итоговые вопросы

1.Изложите принцип работы исследуемого АЦП.

2.Приведите структурную схему исследуемого АЦП, объясните назначение и порядок работы блоков.

3.Объясните принцип работы используемого в схеме

ЦАП.

4.Опишите процесс, приведенный на рис. 4.3, покажите, как должен при этом выглядеть сигнал на выходе компаратора.

5.Составьте принципиальную схему связи между ОУ DA4, компаратором DA5 и резисторами, показанными на рис. 4.9, в соответствии с принципиальной схемой стенда (рис.

4.10).

6.Перечислите основные статические характеристики

АЦП.

7.Перечислите основные динамические характеристики

АЦП.

8.Перечислите источники и составляющие погрешности АЦП. Какие из них исследованы в данной работе и какими способами?

9.Как проявляется кодовое мерцание и в чем его причи-

на?

80
