Курсовая работа (т): Ковшовый элеватор

Для снижения массы груза применяют рычаги, полиспасты, приводные лебедки. Ход натяжного устройства выбирается в зависимости от длины и конфигурации трассы и типа тягового элемента, ход натяжного устройства должен обеспечивать компенсацию удлинения тягового элемента и выполнение монтажных работ.

Рис. 1 - Натяжные устройства: а - хвостовое грузовое; б - промежуточное грузовое; в - гидравлическое; г - винтовое; д - пружинно-винтовое

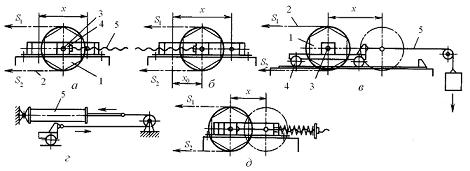

Рис. 2 - Схемы натяжных устройств: а, б - винтовые; в - тележечное грузовое; г - пневматическое (гидравлическое); д - пружинно-винтовое; 1 - поворотное устройство; 2 - тяговый элемент; 3 - ось поворотного устройства; 4 - ползуны; 5 - натяжной механизм

Натяжное устройство обычно устанавливается на одном из поворотных устройств (барабане, блоке, звездочке), расположенном на участке малого натяжения тягового элемента.

Наибольшее натяжение должно быть в период пуска конвейера, при установившемся режиме оно должно автоматически уменьшаться (лебедочные и грузолебедочные натяжные устройства с автоматическим управлением, с датчиком контроля натяжения). На грузовых натяжных устройствах в крайних положениях натяжной тележки устанавливают конечные выключатели.

5. Техника безопасности

Современные строительные объекты оснащены разнообразными машинами, оборудованием и механизированным инструментом. Из года в год они совершенствуются, появляются новые машины с лучшими эксплуатационными свойствами, однако обеспечение безопасности машин остается неизменно важнейшей проблемой. Большинство строительных машин по своим техническим и эксплуатационным свойствам можно отнести к средствам повышенной опасности. В первую очередь к таким средствам относятся подъемно-транспортные, землеройные и дорожно-строительные машины [4].

Техника безопасности обеспечивается соблюдением следующего:

элеваторы, транспортирующие сухие пылящие продукты, необходимо закрывать плотными кожухами по всей длине. Места загрузки и разгрузки должны быть оборудованы плотными укрытиями. Для контроля рабочих органов механизмов в кожухах элеваторов должны предусматриваться смотровые окна (лючки) с плотно закрывающимися крышками. Интервал между смотровыми окнами - не более 4,0 м.

крышки смотровых окон элеватора должны иметь автоматическую блокировку с приводом элеватора, исключающую включение элеватора при открытой крышке.

кожух элеватора по высоте должен быть подвижно закреплен к перекрытиям для предотвращения его раскачивания.

расстояние от площадки обслуживания головки элеватора до потолка (перекрытия) помещения должно быть не менее 1,8 м.

для обслуживания натяжного устройства вокруг башмаков элеватора должна предусматриваться рабочая площадка шириной с трех сторон не менее 1,0 м, а с четвертой стороны - не менее 0,8 м.

при расположении башмака элеватора ниже уровня пола (в приямке) расстояние от стен приямка до кожуха элеватора с трех сторон должно быть не менее 1,2 м, а с четвертой стороны - не менее 0,8 м. Для спуска в приямок должна быть устроена лестница. Приямок должен иметь сплошное перекрытие с люком.

механизм для регулирования натяжения цепи (ленты) элеватора должен быть расположен на расстоянии 0,7-1,2 м от уровня пола (площадки).

все элеваторы должны быть оборудованы тормозными устройствами, исключающими обратный ход ковшовой цепи (ленты), и сигнальными устройствами, оповещающими об обрыве.

элеваторы должны иметь аварийные выключатели как у места расположения башмака, так и у головки элеватора. Включение элеватора должно производиться из одного места.

остановка привода ковшового элеватора должна производиться только после отключения загрузочного устройства и разгрузки всех ковшей, за исключением аварийных случаев. Отключающее устройство элеватора должно быть сблокировано с пусковым устройством загрузочного механизма.

во время работы элеватора запрещается: регулировать натяжение цепей (лент), несущих ковши; производить какой-либо ремонт элеватора или очистку ковшей от налипшего материала. Подвесные конвейеры

приводные и поворотные блоки цепного подвесного конвейера, расположенного на высоте менее 2,0 м от уровня пола (планировочной отметки) со стороны движения цепи к блокам, должны быть оборудованы неподвижно закрепленными ограждениями.

монорельсовый конвейер должен быть оборудован блокировкой, отключающей электродвигатель при обрыве цепи, и устройством, улавливающим цепь. Монорельсы должны быть оборудованы автоматическими ограничителями хода [5].

Список использованных источников

1. Иванченко, Ф.К. Расчет грузоподъемных и транспортирующих машин / Ю.К. Иванченко - Киев: Вища школа, 1978. - 576 с.

2.      Александров, М.П. Подъемно-транспортные машины / М.П. Александров - Высшая школа, 1985. - 285 с.

.        Балашов, В.П. Грузоподъемные и транспортирующие машины на заводах строительных материалов / В.П. Балашов - М.: Высшая школа, 1987. - 353с

4. Спиваковский А.О., Дьячков В.К., Транспортирующие машины, 2 изд., М., 1968;

.   Пчелинцев В.А. Охрана труда в строительстве: Учебник для строительных ВУЗов и факультетов. - М.: Высш. шк., 1991.-272 с.
