Контрольная работа: Культурно-зрелищное заведение со зрительным залом на 600 человек

Пропускная способность входного узла

Минимальное количество входных дверей основного входного узла должна быть достаточной для обеспечения эвакуации в нормативное время. Количество дверей можно определить по формуле:

,

где N - количество зрителей в зале, чел.;

q - пропускная способность одних дверей, принято 60 чел./мин;

t - нормативное время эвакуации из здания II класса капитальности, для общего помещения - 2 мин [4, п. 14.9].

Тогда

Принято 5 пар дверей (двустворчатые).

Входной узел имеет одинарный тамбур, т.к. в III строительно-климатическом районе (г. Ужгород) расчетная температура наружного воздуха зимой принята -20°С.

Пропускная способность входного узла

Для расчета необходимой площади обеих частей заведения - кинотеатра и клубной части руководствуемся удельными планировочными нормами (на одного зрителя в зале и на одного посетителя клубного комплекса) согласно нормативных данных [3,4]. Определяем тип клубной части культурно-зрелищного заведения по соотношению зрителей по вместительности зрительного зала согласно задания на проектирование (600 чел.) и посетителей клуба. При соотношении 1:0,3, посетителей будет 600х0,3=180 чел., что соответствует учреждению I типа.

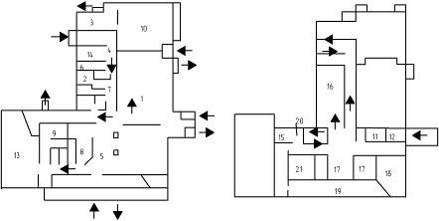

Функциональная схема со схемой передвижения.

 Расчет необходимой площади культурно-зрелищного заведения

Учитываем площади 2-х лестничных клеток размерами (3х6) х2=36 м²., коридора 1,8х20=36 м² на каждом этаже и площадь внешних стен с привязкой к планировочным осям 0,2 м, и внутренних стен:

,2*2 (30+30)+0,38 (24+24+27)=24+28,5=53 м²

Т.о., необходимая площадь застройки приблизительно составляет

F=636,5+36+36+53=761 м²

2. Архитектурно-конструктивные решения

.1 Общая характеристика

архитектурный зал конструктивный

Удовлетворение требований к гражданскому зданию достигается рациональными решениями схем, применения сборных, ж/б конструкций, а также существующей материально-технической базой района строительства.

В настоящем проекте приняты следующие ИБС.

В клубной части - безкаркасная (стеновая) двухэтажная, кирпичная (стены) с применением сборных ж/б конструкций из номенклатуры для гражданско-жилого строительства (перемычек, элементов лестничных клеток, настила перекрытия и покрытия). Конструктивная схема здания в клубной части - продольно-поперечные несущие стены.

ИБС здания в зрительном зале - каркасная, с применением сборных ж/б конструкций из номенклатуры изделий для промышленных безкрановых зданий. Пристроенная к торцу зала часть (фойе с входным узлом и др. помещениями) - каркасная двухэтажная из сборных ж/б элементов каркаса межвидового применения типовой серии 1.020-1/87. Применяемый каркас имеет пространственную конструктивную схему; как связи применяются диафрагмы - несущие перегородки [1. с. 40-45].

2.2 Применяемые архитектурные конструкции

Фундаменты в безкаркасной двухэтажной части здания приняты ленточные монолитные бутобетонные, привязка к координационным осям соответствует привязке несущих стен; в двухэтажной части здания с каркасом - столбчатые сборные ж/б стаканного типа (башмак), два типоразмера (1-под внешний, 1-под внутренние колонны); в каркасной одноэтажной (зальной) части - сборные ж/б стаканного типа, предназначенные под крайние колонны безкрановых промзданий, привязка к осям - нулевая.

Фундаментные балки - сборные ж/б, опертые на обрезы столбчатых фундаментов при помощи опорных бетонных монолитных балок. По верху фундаментных балок выполнена гидроизоляция из двух слоев рубероида.

Стены в безкаркасной двухэтажной клубной части - несущие кирпичные, над оконными и дверными проемами применены сборные ж/б перемычки брусочного типа с несущими брусками БУ для опирания на них плит настила перекрытия и покрытия.

Внешние стены одноэтажной зальной части и двухэтажной каркасной части - кирпичные самонесущие, возведенные по фундаментным балкам. Внутренние стены безкаркасной части здания несущие, в том числе стены лестничных клеток, которые имеют толщину 380 мм.

Привязка стен к координационным осям типовая: для внутренних - - осевая, для внешних - 200 мм от внутренней поверхности стен.

Межэтажные перекрытия - в безкаркасной (двухэтажной) части - сборные ж/б многопустотные плиты из номенклатуры изделий общего применения; номинальная длина плит 6,0 и 3,0 м, толщина 220 мм, ширина 900,1000,1200 мм. Несущая способность плит - 400 кГс/м².

Межэтажные перекрытия каркасной (двухэтажной) части - сборные ж/б балки перекрытий (ригели) длиной 6, 4,5, 3 м.

Каркас зала может быть из крайних колонн сплошного сечения 400х600 мм высотой 7,2 м.

Каркас клубной части может включать колонны крайние и средние. Сечение колонн 500х600 мм. В проекте принят неполный каркас с колоннами среднего ряда.

Толщина плит перекрытия 220 мм, высота ригелей 450 мм, толщина свеса 150 мм, вылет свеса 120 мм.

Перегородки - кирпичные толщиной 120 мм.

Окна и двери - металлопластиковые с одинарными стеклопакетами. Входные двери в здание - двухстворчатые металлопластиковые, встроенные в витраж на главном фасаде.

Подвесные потолки - из гипсокартона по всему зданию. Технология крепления - стандартная.

Полы - в зрительном зале деревянные досчатые на лагах, положенным на кирпичных столбиках по грунту, либо ламинат по стяжке, имеют расчетный уклон для обеспечения видимости. В санузлах - водонепроницаемые, плитка на клей-цементе по гирдоизоляционному слою; на первом этаже по грунту, на втором - по ж/б перекрытию. В помещении администрации - ламинат по цементной стяжке. Пол эстрады - досчатая.

3. Противопожарные мероприятия

Во время проектирования гражданского здания культурно-зрелищного учреждения предусмотрены необходимые противопожарные мероприятия с целью:

·        снижения возможности возникновения пожара;

·        ограничение распространения пожара в здании;

·        облегчение борьбы с огнем;

·        сохранение прочности и стойкости строительных конструкций при действии на них огня;

·        обеспечение быстрой и безопасной эвакуации людей;

·        ликвидация последствий пожара.

Предусмотрены два направления противопожарных мероприятий: объемно планировочный и конструктивный.

3.1 Объемно-планировочные решения [4,5]

Входной узел имеет расчетное количество дверей. В зрительном зале предусмотрено два эвакуационных выхода [4, п. 4.11]. Предусмотрен выход на сцену, связанный с наружным через лестничную клетку (служебный вход).

Выходы и лестницы для обслуживания персонала предусмотрены отдельно от входов посетителей.

При перепаде полов более 1 м в одном или смежных помещениях (без перегородок) предусматривается ограждение высотой 0,8 м.

Книгохранилище библиотеки имеет площадь до 600 м², по этому она не разбито на отсеки. Помещения хранилища при читальном зале имеет 2 эвакуационных выхода.

Из зрительного зала предусмотрены отдельные выходы наружу, также предусмотрены выходы в вестибюль, фойе, гардеробную.

Наибольшее расстояние от любой точки зала до ближайшего места эвакуации принята не более 30 м. Ширина эвакуационного выхода (двери) из зала принята не менее 1,2 м (при емкости более 50 чел.). Двери выходов и зрительного зала по пути эвакуации - самозакрывающиеся с уплотнением.

Время эвакуации при пожаре - 2 мин.

Перед сценой и к выходу эвакуационные проходы объединены, ширина прохода принята не менее суммарной ширины проходов - 3,6 м.

Ширина лестничного марша: для 1 этажа - 1,2 м минимум.

Из помещений технологического обслуживания демонстрационного комплекса предусмотрен отдельный эвакуационный выхода со 2 этажа наружу.

3.2 Объемно-планировочные решения

Помещение книгохранилища отделено от читального зала противопожарной перегородкой.

На лестничных клетках число подъемов в одном марше принято не более 16 и не менее 3. Лестницы двумаршевые, марши и площадки имеют ограждения с поручнями, высота ограждений 0,8 м, уклон маршей не более 1:2, уклон пандусов в зрительном зале не более 1:6.

Несущие конструкции покрытия над сценой и зрительного зала в помещении клуба выполнены из негорючих материалов.

Помещения техобслуживания демонстрационного комплекса ограждены противопожарными перегородками 1-го типа (предел огнестойкости 2,5 ч) и перекрытиями 3-го типа (предел огнестойкости 0,75 ч).

Несущие элементы планшета сцены выполнены из негорючих материалов. Пол эстрады - деревянный, глубоко пропитанный антипиреном.

Кресла обеспечены устройствами крепления к полу.

Выходы на кровлю с лестничных клеток не предусмотрены. В коробке применены внешние пожарные лестницы.

Здание имеет не менее двух эвакуационных выходов с каждого этажа, включая выходы наружу через тамбуры.

Высота проходов помещений на путях эвакуации более 2 м. Высота дверей (просвет) на путях эвакуации 2,1 м. Двери открываются по ходу эвакуации из здания.

На лестничных клетках здания отсутствуют помещения какого-либо назначения. Двери лестничных клеток в открытом положении не уменьшают расчетную ширину лестничных площадок и маршей.

4. Технико-экономические показатели объемно-планировочного решения

Экономичность объемно-планировочных решений обеспечена проектированием за счет: выдерживания площадей и объемов помещений в соответствии нормативам и задания на проектирование.

Объемно-планировочные решения здания характеризуют показатели в таблице. В настоящем проекте расчеты ТЭП не выполнялись.

Выводы

Настоящий курсовой проект разработан согласно индивидуального задания на проектирование с применением лекционного курса и с использованием действующих нормативных документов СНиП, ДБН, ВСН, ДСТУ, ГОСТ.

Гражданское здание культурно-зрелищного заведения запроектирована в соответствии с современной методологией типового архитектурно-строительного проектирования, в частности с использованием метода типового проектирования по каталогам стандартных сборных ж/б конструкций, правил унификации и типизации, рациональных конструктивных схем, МКРС, прогрессивных архитектурных конструкций.

Учтен опыт проектирования зданий культурно-зрелищных учреждений.

Таким образом, здание соответствует функциональному назначению и удовлетворяет требования методики комплексного проектирования в современных условиях.

Список использованной литературы

2.      Шерешевский И.А. Конструирование гражданских зданий. - Ленинград: 1981, Стройиздат.

.        ДБН Б.2.2-9-99. Общественные здания и сооружения.

.        ДБН В.2.2-16-2005. Культурно-зрелищные и досуговые учреждения.

.        ДБН В.1.1-7-2002. Пожарная безопасность объектов строительства.
