Материал: Лабораторные работы по изучению программы Архикад Методические указания по дисциплине Компьютерные технологии в дизайне по направлению подготовки 54.03.01 Дизайн с квалификацией бакалавр, профиль Дизайн среды

Настройка панели инструментов Используйте управляющие элементы закладки

Параметры > Окружающая среда> Панель инструментов

для настройки содержимого панели инструментов.

Самый простой способ доступа к этому диалоговому окну - щелчок правой клавишей мышки в любом месте панели инструментов; при этом откроется контекстное меню, содержащее команду обращения к диалоговому окну Панель инструментов.

Один из моментов настройки этой панели - объединение инструментов в группы.

Вы можете запомнить в окружающей среде настроенную конфигурацию панели инструментов в качестве составной части схемы инструментов. Схема инструментов включает параметры панели инструментов, информационного табло и диалоговых окон установки параметров инструментов.

3. Построение структурной сетки

Инструмент Сетка позволяет размещать элементы сетки индивидуально или в виде системы сетки; он располагается в панели инструментов ArchiCAD.

Элементы сетки являются составными частями модели и предназначены для того, чтобы служить конструкцией, относительно которой размещаются многие элементы, или которая служит основой для идентификации местоположения в модели.

Конструкторская и шаговая сетки (устанавливаемые в диалоге команды Вид > Параметры сетки > Сетки и фон)

являются глобальными, равномерно размещаемыми сетками, охватывающими все 2D-окно, и используются они в качестве

локальную структурную сетку. Сетка, создаваемая этим инструментом, является интерактивной, поэтому Вы можете редактировать элементы сетки даже после их размещения. Элементы сетки можно редактировать с помощью диалогового окна Параметры сетки.

Элементы сетки могут размещаться на плане этажа и в 3D-окне, вместе с тем они могут показываться в окнах разрезов, фасадов, внутренних видов и 3D-документов.

Элемент сетки определяет вертикальную позицию в модели. Как и другие элементы модели, элементы сетки сохраняются вместе с видами.

Для размещения всей схемы вертикальных и горизонтальных линий сетки за один шаг используйте команду

Конструирование > Система сетки. Открывается диалог

Параметры системы сетки, который позволяет установить параметры системы сетки и указать на размещение размеров, балок, колонн или библиотечных элементов в точках пересечения линий сетки.

Составляющие элемента сетки

Элемент сетки имеет две основных составляющих: маркер сетки и линия сетки.

Линия сетки может показываться в трех различных форматах для удовлетворения различных потребностей создания документации.

Маркеры сетки могут по желанию показываться или не показываться на обоих концах линий сетки согласно выбранному варианту в панели План этажа инструмента

Сетка.

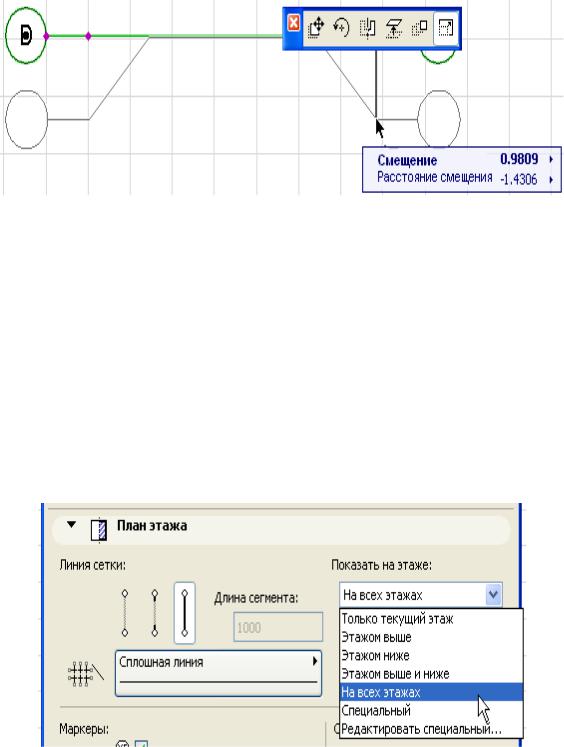

Вы можете графически смещать маркеры сетки относительно линии сетки с использованием команды локальной панели.

7

Когда Вы смещаете маркеры сетки в сторону, определенные отрезки линии также смещаются вместе с ними. Длина такого отрезка является расстоянием смещения.

Величина смещения по умолчанию устанавливается в панелях План этажа и Разрез/фасад диалогового окна

Параметры элемента сетки.

Показ элемента сетки

При условии, что слой элементов сетки показывается, элементы сетки показываются на следующих видах:

•План всех или выборочных этажей: используйте для этого всплывающее меню Показать на этаже в панели План этажа инструмента Элемент сетки.

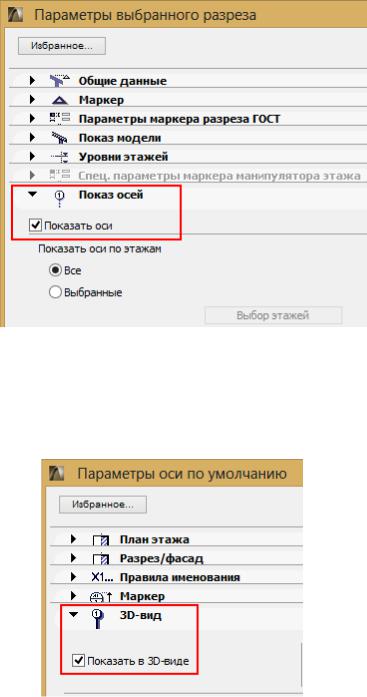

•Окна разрезов/фасадов, если это позволяют параметры разреза/фасада. Используйте маркер Показать элементы сетки в панели Инструмент Сетка диалога Параметры разреза.

Имеется два критерия отбора элементов сетки в разрезе: Вы можете отфильтровать их по этажам и/или по именам элементов сетки.

8

•3D-окна и окна 3D-документов, если для элемента сетки установлено, что он показывается в 3D: используйте маркер Показать в 3D-виде в панели 3D-вид диалогового окна

Параметры элемента сетки.

В окнах деталей и рабочих листов показываются не элементы сетки, а их декомпозированные виды.

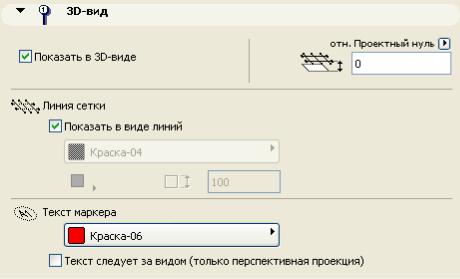

По умолчанию элементы сетки показываются в 3D-окне только в виде линий и не показываются при фотореалистической визуализации. Однако, Вы можете указать, чтобы элементы сетки показывались в 3D-окне в виде элементов модели и, как следствие, они будут показываться в фотореалистических изображениях с возможным использованием сечений и покрытий: для этого установите

9

соответствующие параметры в панели 3D-вид инструмента

Элемент сетки.

4.Построение стен

ВArchiCAD можно строить прямолинейные, криволинейные, трапецеидальные и многоугольные стены.

Конструкция Стены может быть основной (однокомпонентной), или многослойной (содержащей нескольких компонентов). Также можно создавать сложные (Профилированные) стены любой формы в комбинации с компонентами. Конструкции Стен, как и прочих конструктивных элементов, основываются на назначенных им строительных материалах.

Встенах могут размещаться некоторые параметрические объекты, такие как двери, окна и окончания стен.

Навесные стены строятся с помощью специального инструмента Навесная стена.

Параметры Стен устанавливаются в диалоговом окне Параметры Стены. Низ каждой Стены (как и других элементов) привязывается к Собственному этажу; также можно установить верхнюю привязку Стены к любому вышележащему этажу проекта. При необходимости укажите смещения относительно Собственного этажа и этажа верхней привязки; эти настройки влияют на высоту Стены. В качестве альтернативы можно просто указать фиксированную высоту Стены без верхней привязки.
