5. Перекрытия

Перекрытие - это основная горизонтальная строительная конструкция в ArchiCAD. Они обычно используются для моделирования полов, отдельных уровней или потолков.

Реквизиты отображения каждой части Перекрытия настраиваются в диалоговом окне Параметров Перекрытия. Конструкции Перекрытий, как и прочих конструктивных элементов, основываются на назначенных им строительных материалах.

Плоскость привязки Перекрытия

Каждое Перекрытие обладает плоскостью привязки, играющей важную роль при пересечении Перекрытий с другими элементами. Возможность гибкого назначения расположения плоскости привязки Перекрытия облегчает управление пересечениями и упрощает выравнивание Перекрытия при изменении его конструкции.

При переопределении плоскости привязки существующего Перекрытия, изменяется и местоположение всего Перекрытия. Таким образом, ранее выполненные соединения с перекрытием останутся неизменными.

Для Основного Перекрытия существуют два возможных варианта расположения плоскости привязки: по верху или по низу Перекрытия.

Для Многослойного Перекрытия возможны четыре варианта расположения плоскости привязки: по верху или по низу Перекрытия, а также по верху или по низу Ядра перекрытия.

Для многослойного Перекрытия “наружным” считается верхний слой в диалоговом окне настройки Многослойных конструкций.

16

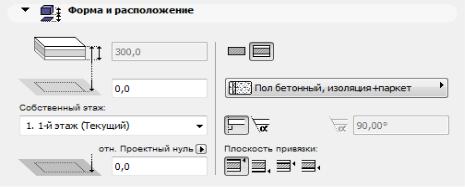

Обратите внимание на то, как изменяются в Информационном табло пиктограммы и поля ввода отметки перекрытия в зависимости от выбранного варианта расположения плоскости привязки.

Таким образом, стены могут быть соединяться с ядром, а не с верхней поверхностью слоя отделки перекрытия.

Варианты использования

•Если Перекрытие используется для моделирования подвесного потолка: уровень привязки может совпадать с низом Перекрытия, что удобнее, чем привязка перекрытия по верху.

•При переназначении варианта расположения Плоскости привязки существующего Перекрытия с Верха Ядра на Низ Ядра, вся конструкция перекрытия соответственно изменит

17

свое местоположение. Таким образом, ранее выполненные соединения с перекрытием останутся неизменными.

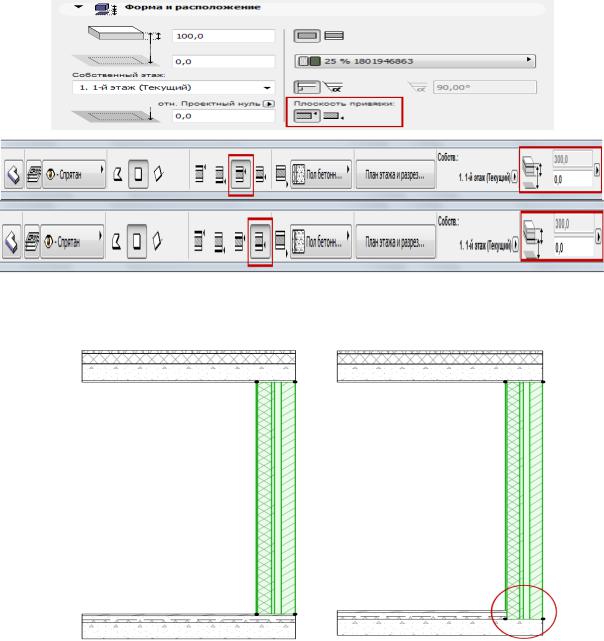

В данном случае Стены соединены с Верхом и Низом Ядра Перекрытий соответствующим образом.

Построение перекрытий

Установите характеристики перекрытия в диалоге Параметры перекрытия

Новые перекрытия могут строиться на плане этажа и в 3D-окне.

18

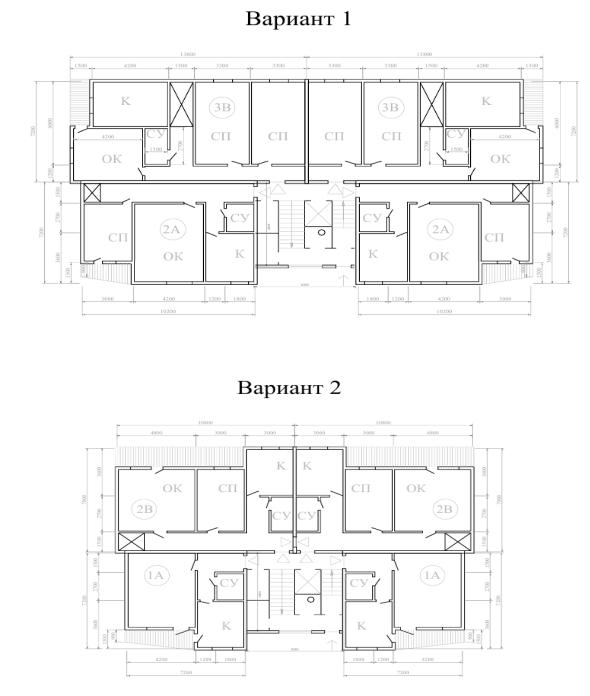

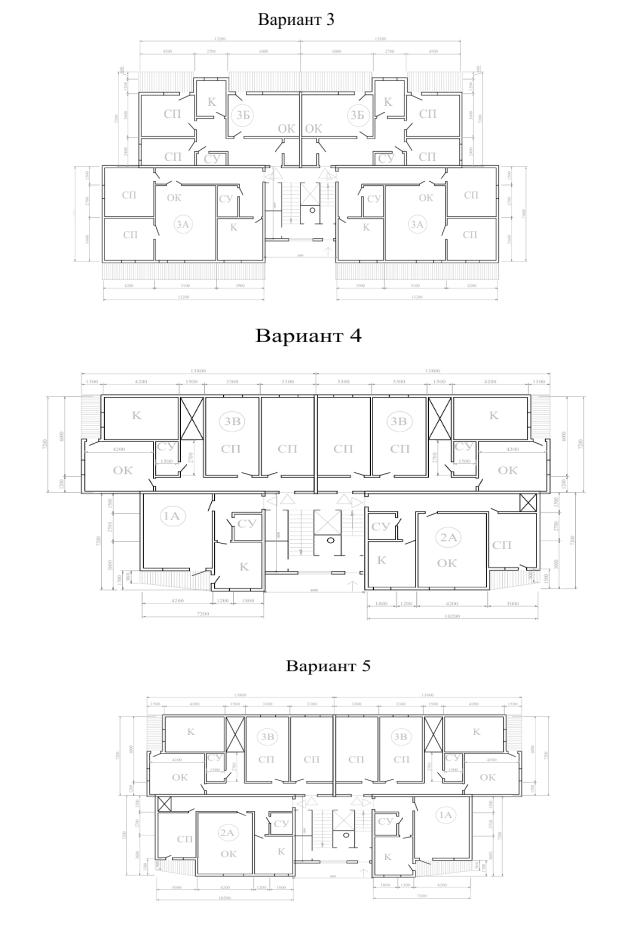

КОМПЛЕКТ ЛАБОРАТОРНЫХ ЗАДАНИЙ

Номер задания выбирается по номеру зачетки

Форма сдачи:

Файл модели и изображения сохраняются под именем «ПЗ – группа – ФИО» (при совместной работе – две фамилии) должен находиться в папке пользователя «ПЗ – группа – ФИО», которая создается в папке группы на сетевом диске сервера (диск «C» на компьютере или «Мои документы» на «Рабочем столе»).

19
