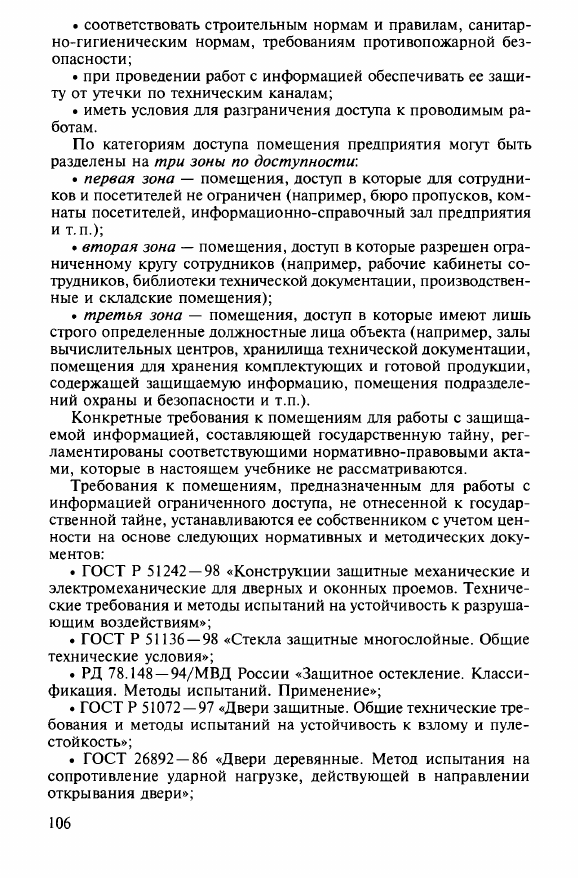

•  соответствовать строительным  нормам  и  правилам,  санитар­

но-гигиеническим  нормам,  требованиям  противопожарной  без­
опасности;

•  при проведении работ с информацией обеспечивать ее защи­

ту от утечки  по  техническим  каналам;

•  иметь условия для разграничения доступа к проводимым  ра­

ботам.

По  категориям  доступа  помещения  предприятия  могут  быть

разделены  на

три зоны  по  доступности

:

•

первая  зона  —

  помещения,  доступ  в  которые  для  сотрудни­

ков и посетителей не ограничен (например, бюро пропусков, ком­
наты посетителей,  информационно-справочный зал  предприятия

и  т.п.);

•

вторая зона —

 помещения, доступ в которые разрешен огра­

ниченному  кругу  сотрудников  (например,  рабочие  кабинеты  со­

трудников, библиотеки технической документации, производствен­

ные  и  складские  помещения);

•

третья  зона

  —  помещения,  доступ  в  которые  имеют лишь

строго определенные должностные лица объекта (например,  залы
вычислительных центров, хранилища технической документации,
помещения  для  хранения  комплектующих  и  готовой  продукции,
содержащей  защищаемую  информацию,  помещения  подразделе­

ний  охраны  и  безопасности  и  т.п.).

Конкретные требования к помещениям для  работы с  защища­

емой  информацией,  составляющей  государственную  тайну,  рег­

ламентированы  соответствующими  нормативно-правовыми  акта­

ми,  которые  в настоящем учебнике  не рассматриваются.

Требования  к  помещениям,  предназначенным  для  работы  с

информацией  ограниченного  доступа,  не  отнесенной  к  государ­
ственной тайне, устанавливаются ее собственником с учетом цен­
ности  на  основе  следующих  нормативных  и  методических доку­
ментов:

•  ГОСТ  Р  51242 — 98  «Конструкции  защитные  механические  и

электромеханические  для дверных  и  оконных  проемов.  Техниче­
ские требования и методы испытаний на устойчивость к разруша­
ющим  воздействиям»;

•  ГОСТ  Р  51136 —98  «Стекла защитные  многослойные.  Общие

технические  условия»;

•  РД  78.148 — 94/МВД  России  «Защитное  остекление.  Класси­

фикация.  Методы  испытаний.  Применение»;

• ГОСТ Р 51072 — 97 «Двери защитные. Общие технические тре­

бования  и  методы  испытаний  на  устойчивость  к  взлому  и  пуле-
стойкость»;

•  ГОСТ  26892 — 86  «Двери  деревянные.  Метод  испытания  на

сопротивление  ударной  нагрузке,  действующей  в  направлении
открывания  двери»;

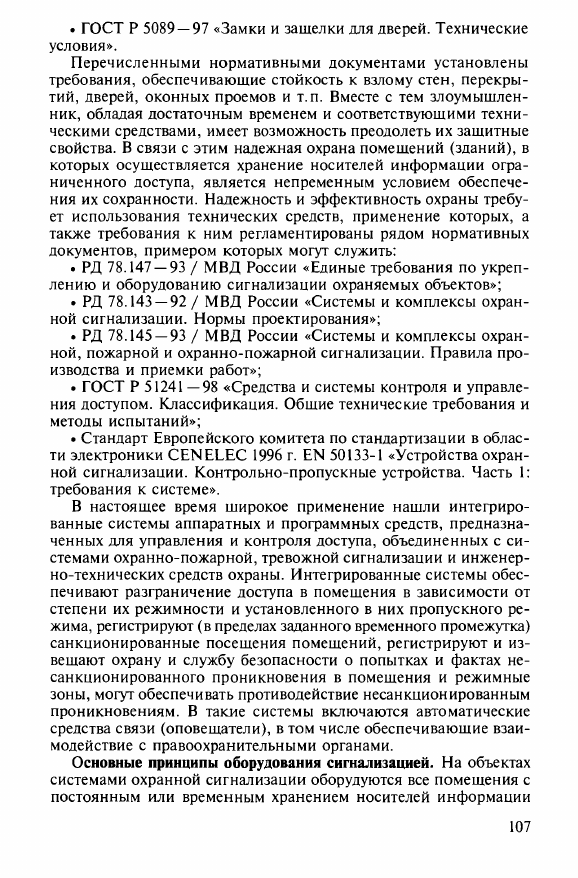

•  ГОСТ Р 5089 — 97 «Замки и защелки для дверей. Технические

условия».

Перечисленными  нормативными  документами  установлены

требования,  обеспечивающие  стойкость  к  взлому  стен,  перекры­
тий,  дверей,  оконных  проемов  и  т.п.  Вместе  с  тем  злоумышлен­

ник,  обладая достаточным  временем  и  соответствующими  техни­

ческими средствами,  имеет возможность преодолеть их защитные

свойства.  В связи с этим надежная охрана помещений  (зданий),  в
которых  осуществляется  хранение  носителей  информации  огра­
ниченного  доступа,  является  непременным  условием  обеспече­
ния  их сохранности.  Надежность и  эффективность охраны требу­
ет  использования  технических  средств,  применение  которых,  а

также  требования  к  ним  регламентированы  рядом  нормативных
документов,  примером  которых  могут  служить:

•  РД  78.147 — 93 /   МВД  России  «Единые требования  по укреп­

лению  и  оборудованию  сигнализации  охраняемых  объектов»;

•  РД  78.143 — 92 /   МВД  России  «Системы  и  комплексы  охран­

ной  сигнализации.  Нормы  проектирования»;

•  РД  78.145 — 93  /   МВД  России  «Системы  и  комплексы  охран­

ной,  пожарной  и охранно-пожарной сигнализации.  Правила про­

изводства  и  приемки  работ»;

•  ГОСТ  Р  51241 —98  «Средства  и системы  контроля  и управле­

ния доступом.  Классификация.  Общие технические требования  и
методы  испытаний»;

• Стандарт  Европейского комитета по стандартизации  в облас­

ти электроники CENELEC  1996 г.  EN  50133-1  «Устройства охран­

ной  сигнализации.  Контрольно-пропускные  устройства.  Часть  1:

требования  к  системе».

В  настоящее  время  широкое  применение  нашли  интегриро­

ванные  системы  аппаратных  и  программных средств,  предназна­

ченных для  управления  и  контроля доступа,  объединенных  с  си­
стемами охранно-пожарной, тревожной сигнализации  и инженер­

но-технических средств охраны.  Интегрированные системы обес­
печивают  разграничение  доступа  в  помещения  в  зависимости  от

степени  их режимности  и  установленного  в  них  пропускного  ре­
жима, регистрируют (в пределах заданного временного промежутка)

санкционированные  посещения  помещений,  регистрируют  и  из­
вещают  охрану  и  службу  безопасности  о  попытках  и  фактах  не­
санкционированного  проникновения  в  помещения  и  режимные
зоны, могут обеспечивать противодействие несанкционированным
проникновениям.  В  такие  системы  включаются  автоматические
средства связи  (оповещатели),  в том числе обеспечивающие взаи­
модействие  с  правоохранительными  органами.

Основные  принципы  оборудования  сигнализацией.

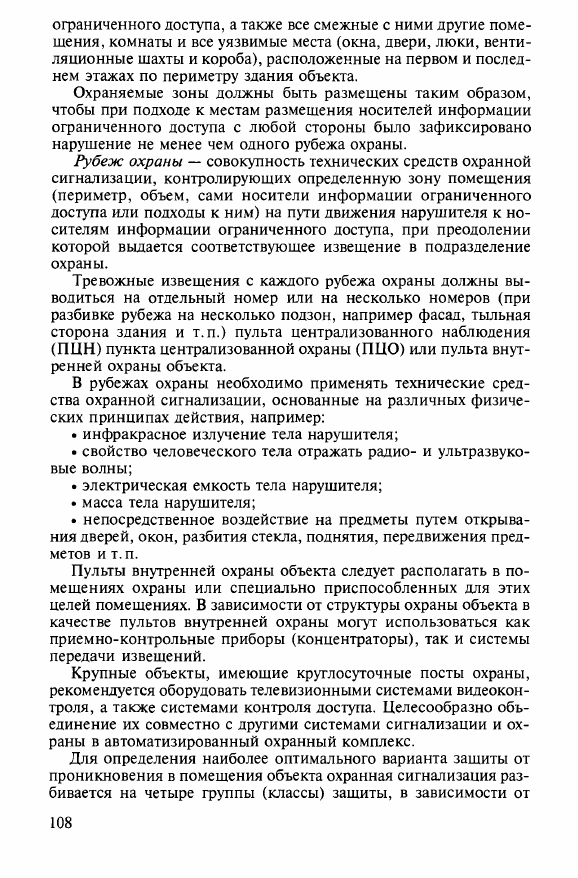

На  объектах

системами охранной  сигнализации оборудуются все  помещения с

постоянным  или  временным  хранением  носителей  информации

ограниченного доступа, а также все смежные с ними другие поме­
щения, комнаты и все уязвимые места (окна, двери, люки, венти­

ляционные шахты и короба), расположенные на первом и послед­
нем  этажах  по  периметру здания  объекта.

Охраняемые  зоны  должны  быть  размещены  таким  образом,

чтобы  при  подходе  к местам  размещения носителей  информации
ограниченного  доступа  с  любой  стороны  было  зафиксировано
нарушение  не  менее  чем  одного  рубежа  охраны.

Рубеж охраны —

 совокупность технических средств охранной

сигнализации,  контролирующих  определенную  зону  помещения
(периметр,  объем,  сами  носители  информации  ограниченного

доступа или подходы к ним)  на  пути движения нарушителя  к но­

сителям  информации  ограниченного  доступа,  при  преодолении
которой  выдается  соответствующее  извещение  в  подразделение

охраны.

Тревожные  извещения  с  каждого  рубежа  охраны  должны  вы­

водиться  на  отдельный  номер  или  на  несколько  номеров  (при
разбивке  рубежа  на  несколько  подзон,  например  фасад,  тыльная
сторона  здания  и  т.п.)  пульта  централизованного  наблюдения

(ПЦН) пункта централизованной охраны (ПЦО) или пульта внут­

ренней охраны  объекта.

В  рубежах  охраны  необходимо  применять  технические  сред­

ства  охранной  сигнализации,  основанные  на  различных физиче­
ских  принципах действия,  например:

•  инфракрасное  излучение  тела  нарушителя;
•  свойство  человеческого  тела  отражать  радио-  и ультразвуко­

вые  волны;

•  электрическая  емкость тела  нарушителя;
•  масса тела  нарушителя;
•  непосредственное  воздействие  на  предметы  путем  открыва­

ния дверей, окон, разбития стекла, поднятия, передвижения пред­
метов  и т. п.

Пульты  внутренней  охраны  объекта  следует  располагать  в  по­

мещениях  охраны  или  специально  приспособленных  для  этих
целей помещениях.  В зависимости от структуры охраны объекта в
качестве  пультов  внутренней  охраны  могут  использоваться  как
приемно-контрольные  приборы  (концентраторы),  так  и  системы
передачи  извещений.

Крупные  объекты,  имеющие  круглосуточные  посты  охраны,

рекомендуется оборудовать телевизионными системами видеокон­
троля,  а также  системами  контроля доступа.  Целесообразно  объ­
единение  их  совместно  с другими  системами  сигнализации  и  ох­
раны  в  автоматизированный  охранный  комплекс.

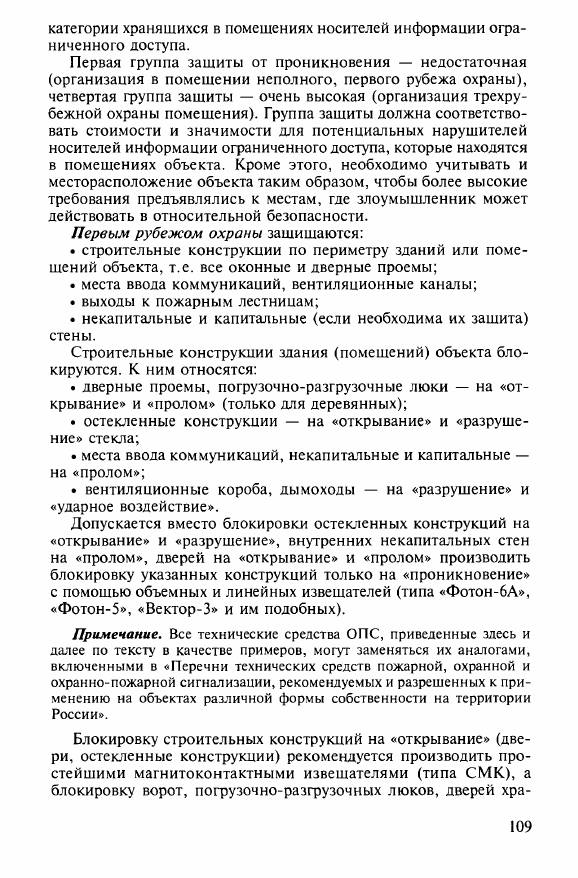

Для  определения  наиболее  оптимального  варианта  защиты  от

проникновения в помещения объекта охранная сигнализация раз­
бивается  на  четыре  группы  (классы)  защиты,  в  зависимости  от

категории хранящихся в помещениях носителей информации огра­
ниченного  доступа.

Первая  группа  защиты  от  проникновения  —  недостаточная

(организация  в  помещении  неполного,  первого  рубежа  охраны),
четвертая  группа  защиты  —  очень  высокая  (организация  трехру­
бежной охраны  помещения).  Группа защиты должна соответство­
вать  стоимости  и  значимости  для  потенциальных  нарушителей
носителей информации ограниченного доступа, которые находятся
в  помещениях  объекта.  Кроме  этого,  необходимо  учитывать  и
месторасположение  объекта таким образом,  чтобы более  высокие

требования  предъявлялись  к  местам,  где  злоумышленник  может
действовать  в  относительной  безопасности.

Первым рубежом  охраны

 защищаются:

•  строительные  конструкции  по  периметру  зданий  или  поме­

щений  объекта,  т.е.  все  оконные  и дверные  проемы;

•  места  ввода  коммуникаций,  вентиляционные  каналы;
•  выходы  к  пожарным  лестницам;
•  некапитальные  и  капитальные  (если  необходима  их  защита)

стены.

Строительные  конструкции  здания  (помещений)  объекта  бло­

кируются.  К  ним  относятся:

•  дверные  проемы,  погрузочно-разгрузочные  люки  —  на  «от­

крывание»  и  «пролом»  (только для деревянных);

•  остекленные  конструкции  —  на  «открывание»  и  «разруше­

ние»  стекла;

• места ввода коммуникаций,  некапитальные и капитальные —

на  «пролом»;

•  вентиляционные  короба,  дымоходы  —  на  «разрушение»  и

«ударное  воздействие».

Допускается  вместо  блокировки  остекленных  конструкций  на

«открывание»  и  «разрушение»,  внутренних  некапитальных  стен
на  «пролом»,  дверей  на  «открывание»  и  «пролом»  производить
блокировку  указанных  конструкций  только  на  «проникновение»
с помощью объемных и линейных извещателей  (типа «Фотон-6А»,

«Фотон-5»,  «Вектор-3»  и  им  подобных).

Примечание

.  Все  технические  средства  ОПС,  приведенные  здесь  и

далее  по  тексту  в  качестве  примеров,  могут  заменяться  их  аналогами,

включенными  в  «Перечни  технических  средств  пожарной,  охранной  и
охранно-пожарной  сигнализации,  рекомендуемых и разрешенных  к при­

менению  на  объектах  различной  формы  собственности  на  территории

России».

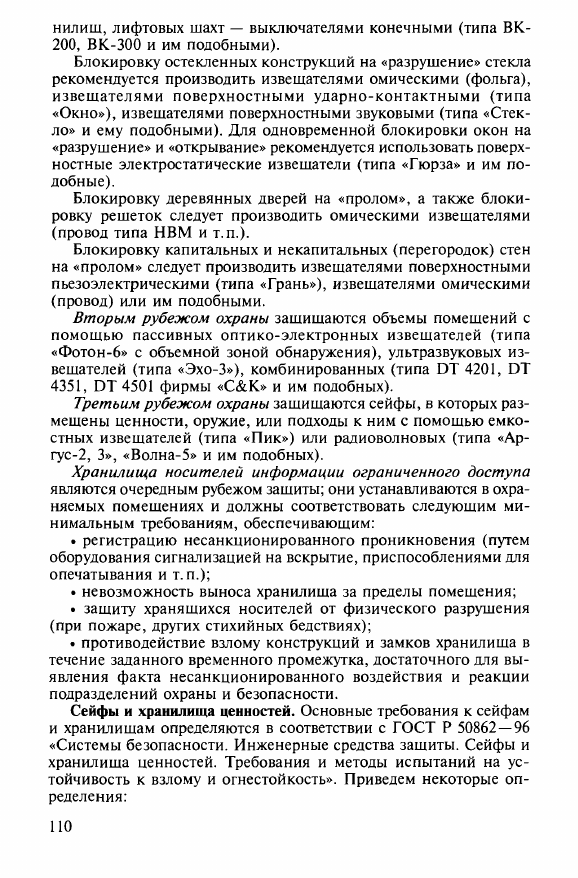

Блокировку строительных конструкций  на  «открывание»  (две­

ри,  остекленные  конструкции)  рекомендуется  производить  про­
стейшими  магнитоконтактными  извещателями  (типа  СМК),  а
блокировку  ворот,  погрузочно-разгрузочных  люков,  дверей  хра­

нилищ,  лифтовых шахт —  выключателями  конечными  (типа  ВК-
200,  ВК-300  и  им  подобными).

Блокировку остекленных конструкций на «разрушение» стекла

рекомендуется  производить  извещателями  омическими  (фольга),
извещателями  поверхностными  ударно-контактными  (типа
«Окно»),  извещателями поверхностными звуковыми  (типа «Стек­

ло»  и  ему  подобными).  Для  одновременной  блокировки  окон  на

«разрушение» и «открывание» рекомендуется использовать поверх­

ностные  электростатические  извещатели  (типа  «Гюрза»  и  им  по­

добные).

Блокировку  деревянных  дверей  на  «пролом»,  а  также  блоки­

ровку  решеток  следует  производить  омическими  извещателями

(провод  типа  НВМ  и  т.п.).

Блокировку капитальных и  некапитальных  (перегородок)  стен

на «пролом»  следует производить извещателями  поверхностными
пьезоэлектрическими  (типа  «Грань»),  извещателями  омическими
(провод)  или  им  подобными.

Вторым рубежом  охраны

  защищаются  объемы  помещений  с

помощью  пассивных  оптико-электронных  извещателей  (типа
«Фотон-6»  с  объемной  зоной  обнаружения),  ультразвуковых  из­
вещателей  (типа  «Эхо-3»),  комбинированных  (типа  DT  4201,  DT

4351,  DT 4501  фирмы  «С&К»  и  им  подобных).

Третьим рубежом охраны

 защищаются сейфы, в которых раз­

мещены  ценности,  оружие,  или  подходы  к ним с  помощью емко­
стных  извещателей  (типа  «Пик»)  или  радиоволновых  (типа  «Ар­
гус-2,  3»,  «Волна-5»  и  им  подобных).

Хранилища  носителей  информации  ограниченного  доступа

являются очередным рубежом защиты; они устанавливаются в охра­

няемых  помещениях  и  должны  соответствовать  следующим  ми­
нимальным  требованиям,  обеспечивающим:

•  регистрацию  несанкционированного  проникновения  (путем

оборудования сигнализацией на вскрытие, приспособлениями для
опечатывания  и  т.п.);

•  невозможность  выноса хранилища  за пределы  помещения;
•  защиту  хранящихся  носителей  от  физического  разрушения

(при  пожаре,  других  стихийных  бедствиях);

•  противодействие  взлому  конструкций  и  замков  хранилища  в

течение  заданного  временного промежутка, достаточного для  вы­
явления  факта  несанкционированного  воздействия  и  реакции

подразделений  охраны  и  безопасности.

Сейфы и  хранилища ценностей.

Основные требования  к сейфам

и  хранилищам  определяются  в  соответствии  с  ГОСТ  Р  50862 — 96
«Системы  безопасности.  Инженерные  средства защиты.  Сейфы  и

хранилища  ценностей.  Требования  и  методы  испытаний  на  ус­
тойчивость  к  взлому  и  огнестойкость».  Приведем  некоторые  оп­
ределения:
