Материал: лекция 1_7
|

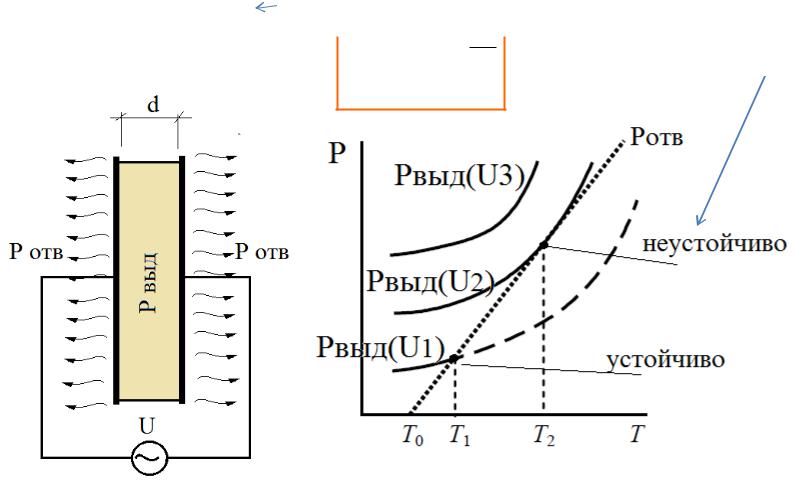

Физическая картина развития теплового пробоя |
|
|||||||||
|
|
|
|
|
|
|
|
||||
Pвыд E2 tg S d |
|
|
|
|
|
|
|||||
|
Pотв 2 (T T0 ) S |
S – площадь обкладок |
|||||||||
|
|
|
|
|
|
U |
|
|
|
|
|
tg tg 0 e |
(T T0 ) |
|
E |
Точка предельного |
|||||||
|
|
|
|
d |
равновесия |
|
|||||
|
|
|
|
|
|
|
Pвыд |
Pотв |
|||
Pвыд Pотв |
Тепловое равновесие |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
T |
T |
|
|
|
|
|
|
|
|
|
|
||
Uпр ~
d

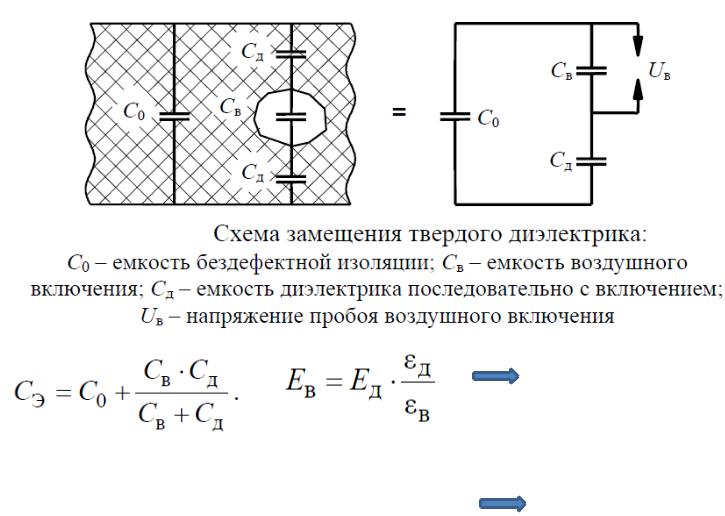

Частичные разряды в твердых изолирующих материалах
Ев Eд
Пробой включений ΔUв =250-300 В т.е. вблизи минимума кривой Пашена
При этом нейтрализуется заряд Q UпрСв |
Возникает скачок |
||
напряжения на емкости |
|||
|
|
||
|
Нормируемой величиной (по МЭК) является т.н. |
объекта qx = Cэ : ΔUx |
|
|
кажущийся заряд qx, определяемый по скачку |
|
|
|
напряжения на электродах |
|
|
|
|
|
|
Кажущийся заряд qx U xCx Q |
|
C Д |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
C Д Св |
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||

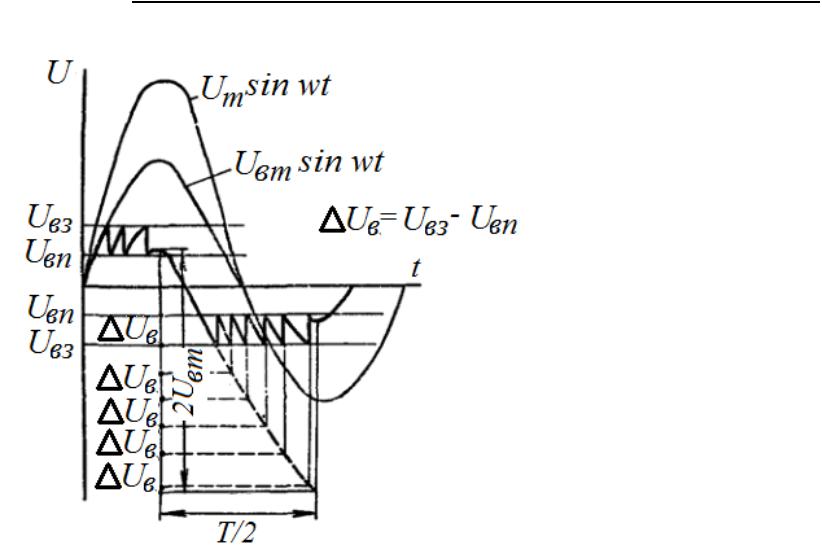

Частичные разряды при переменном напряжении |
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
Интенсивность ч.р. |
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|||||||||||||||
|
n |
2Uвm (Uвз Uвп ) |
2Um (U з Uп ) |
|
|
|||||||||||||||
|
T / 2 |
|
Uвз Uвп |
|
|
|
|
|
|
U з |
Uп |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
Uвп 0.9Uвз |
|
|
|
|
|
|
|
||||||||
|
|
|
Энергия, рассеиваемая в одном ч.р. |
|
|
|
|
|||||||||||||
|
|
|
W |
Св |
U 2 |
U 2 |
|
|
С U |
U |
вз |
U |
вп |
|
||||||
|
|
|
|
|
||||||||||||||||
|
|
|
чр |
2 |
вз |
|
вп |
|
|
в вз |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Мощность, расходуемая на 1 чр
Pчр Wчр (2 fnT / 2 ) 2 fCвUвз 2Uвm (Uвз Uвп)
Pчр ~ fU
Разрушающее воздействие частичных разрядов на диэлектрики
1) |
Воздействие ударных волн |
|
2) |
Тепловое воздействие |
|
3) |
Бомбардировка заряженными частицами |
|
4) |
Воздействие химически активными продуктами разряда |
|
|
(озон, окислы азота) |
|
5) |
Воздействие излучения |
|
6) |
Развитие древовидных побегов - дендритов |
Дендрид в |
|
|
|
|
Классификация и природа частичных разрядов |
полиэтилене |
1. Начальные ч.р. qx=1-10 пКл. Возникают при некотором значении напряжения Uн. Вызывают медленное (от тысячи часов до нескольких лет) разрушение изоляции. Физическая природа – электронные лавины во включениях или местах резкого усиления поля. Начальные ч.р. - неустойчивы
2. Критические ч.р. qx>1000 пКл. Для критических ч.р. характерно резкое увеличение интенсивности в области U=Uк > Uн ( Uk – напряжение критических ч.р. ). Это сравнительно мощные стримерные разряды, разлагающие некороностойкие органические материалы с выделение газа и образование полостей и трещин. Появление критических ч.р. При эксплуатации в/в оборудования недопустимо, т.к. ведет к быстрому (от нескольких секунд до нескольких минут) пробою изоляции.
Частичные разряды при постоянном напряжении
Временной интервал между последовательными ч.р. Составляет секунды – десятки секунд, так как время восстановления напряжения после ч.р. при постоянном внешнем напряжении определяется электропроводностью диэлектрика, которая крайне низка.
Интенсивность ч.р. при постоянном напряжении на несколько порядков ниже
допустимы
более |
высокие |
рабочие |
напряженности электрического поля.
Частичные разряды при импульсном напряжении
Принципиально не отличаются от ч.р. на переменном напряжении. При каждом приложении импульса напряжения, например при перенапряжениях в сетях ВН, возникают вспышки ч.р. В результате многократного воздействия импульсных перенапряжений возникает кумулятивный эффект – накопление повреждений и пробой изоляции
