Материал: Машины дорожного и коммунального хозяйства. Геращенко В.Н., Нилов В.А

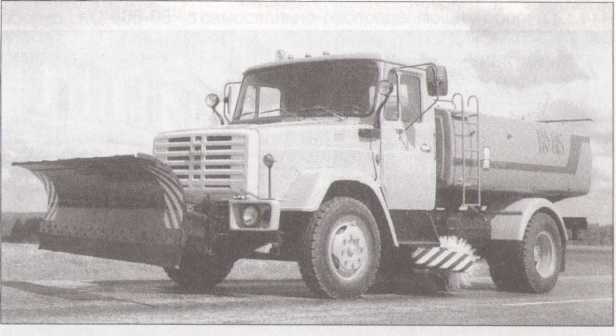

Базовое шасси

ЗИЛ-433102

Вместимость цистерны, м³

6,0

Вместимость кузова, м³

3,25

Ширина рабочей зоны, м:

при снегоочистке плугом

2,7-3

при подметании щеткой

2,34

при поливке

18

при мойке

8

при распределении противогололедных материалов

4-10

Высота обработки гидродинамич. оборудованием, мм

100-1000

Базовое шасси

ЗИЛ-433362

Вместимость цистерны, м³

6,35

Вместимость кузова, м³

Ширина рабочей зоны, м:

3,0

при мойке

8,5

при поливке

20

при снегоочистке плугом

2,5

при распред. противогололедных матер

4-9

Масса полная, кг

11600

Габаритные размеры, м

8,6 х 3 х 2,7

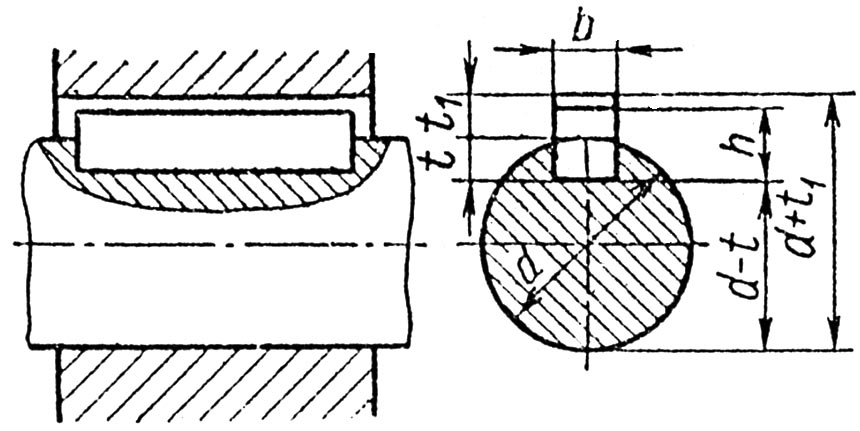

Диаметр

вала

Сечение

шпонки

Глубина

паза

Диаметр

вала

Сечение

шпонки

Глубина

паза

b

h

вала t

втулки t₁

b

h

вала t

втулки t₁

Св.10 до 12

4

4

2,5

1,8

Св.58 до 65

18

11

7

4,4

» 12 » 17

5

5

3

2,3

» 65 » 75

20

12

7,5

4,9

» 17 » 22

6

6

3,5

2,8

» 75 » 85

22

14

9

5,4

» 22 » 30

8

7

4

3,3

» 85 » 95

25

14

9

5,4

» 30 » 38

10

8

5

3,3

» 95 » 110

28

16

10

6,4

» 38 » 44

12

8

5

3,3

» 110 » 130

32

18

11

7,4

» 44 » 50

14

9

5,5

3,8

» 130 » 150

36

20

12

8,4

» 50 » 58

16

10

6

4,3

Примечания: 1. Длины призматических шпонок выбирают из ряда (по ГОСТ 8789=68*) 6-8-10-12-14-16-18-20-22-25-28-32-36-40-45-50-56-63-70-80-90-100-110-126-150-160-180-200.

2. Предельные отклонения шпонок и пазов – по ГОСТ 7227-58.

3. Таблица приведена с сокращениями против ГОСТ 8788-68* и 8789-68*, в которых даны размеры сечений для валов диаметром от 6 до 500 мм и длины шпонок до 500 мм.

Примеры условного обозначения призматических шпонок: (при b=18 мм, h=11мм, i=100 мм): со скругленными торцами (исполнение 1): Шпонка 18х11х110 ГОСТ 8789-68*; с одним плоским и другим закругленным торцом (исполнение 2): Шпонка 2-18х11х100 ГОСТ 8789-68*; с плоскими торцами (исполнение 3): Шпонка 3-18х11х100 ГОСТ 8789-68*.

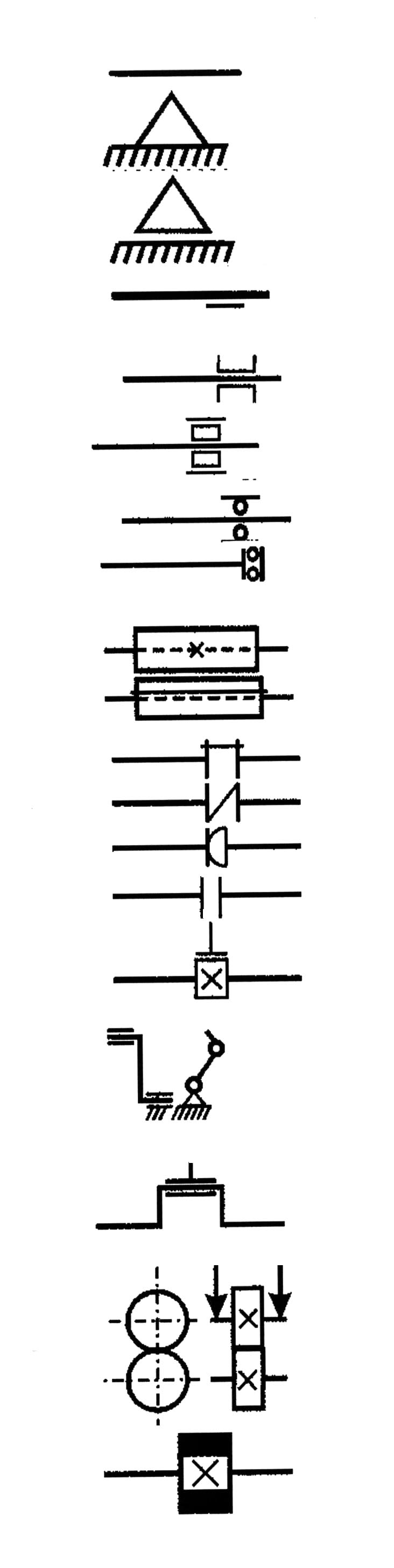

Вал, валик, ось, стержень, шатун и т.п.

Опора для стержня:

а) неподвижная

б) подвижная

Радиальный подшипник скольжения и качения на валу (без уточнения типа)

Подшипник скольжения радиальный

Подшипник качения:

а) радиальный (общее обозначение)

б) радиальный роликовый

в) упорный

Соединение деталей с валом:

а) свободное при вращении

б)глухое

Соединение двух валов:

а) глухое

б)эластичное

в) шарнирное

Муфты сцепления фрикционные (без уточнения типа)

Тормоза колодочные

Соединение кривошипа с шатуном

Соединение коленчатого вала с шатуном

(с одним коленом)

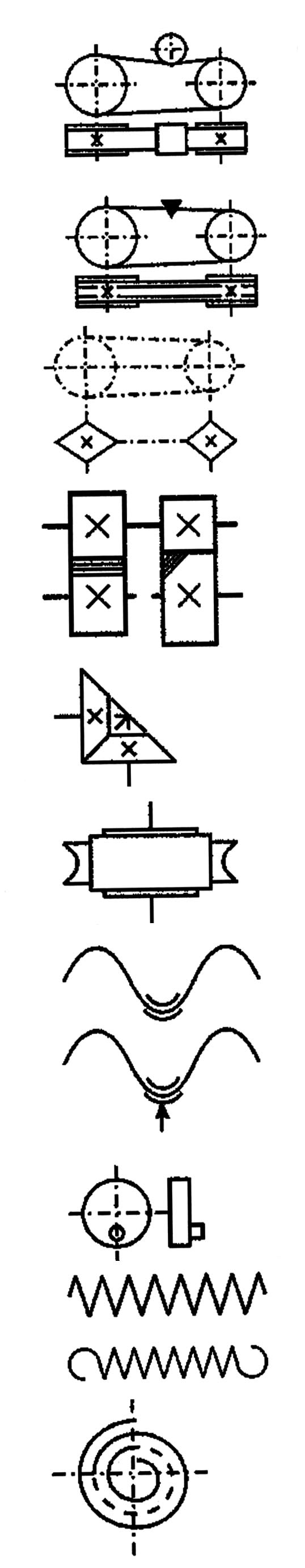

Передачи фрикционные

Маховик на валу

Передачи с плоским ремнём

Передача с клиновым ремнём

Передача цепью (общее назначение без уточнения типа)

Передача зубчатая (цилиндрическая) с внешним зацеплением

Передача зубчатая коническая

Передача зубчатая червячная с цилиндрическим червяком

Гайка на винте, передающим движение

Эксцентрик

Пружины:

а) сжатия

б) растяжения

в) спиральная

Базовое шасси

ЗИЛ-433362

Грузоподъемность, т:

на выносных опорах

6,3

без выносных опор

2,0

при движении

1,6

Тип стрелы

телескопическая двухсекционная

Вылет стрелы, м:

на выносных опорах

3,3-9,7

без выносных опор

1,9

Максимальная высота подъема крюка, м:

на основной стреле

11,6

на стреле с гуськом

12,7

Максимальная транспортная скорость, км/час

85

Снаряженная масса, кг

9500

Габариты в транспортном положении, м

9,1 х 2,5 х 3,2

Базовое шасси

MA3-5337

Грузоподъемность, т

14

Тип стрелы

телескопическая двухсекционная

Вылет стрелы, м

3,2-13

Максимальная высота подъема, м:

на основной стреле

8,5-14

со сменным оборудованием

20

Длина стрелы, м

8-14

Скорость подъема-опускания груза, м/мин

0,2-22

Максимальная транспортная скорость, км/ч

86

Масса, кг

14800

Габариты в транспортном положении, м

9,85 х 2,5 х 3,65

Дополнительное оборудование:

гусек

7 м

вставка

4,5 м

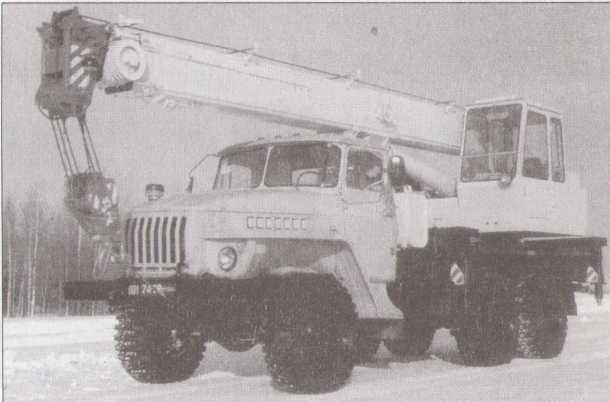

Базовое шасси

УРАЛ-5557-10

Грузоподъемность, т

15

Тип стрелы

телескопическая двухсекционная

Вылет стрелы, м

3,2-13

Максимальная высота подъема, м:

на основной стреле

8,5-14

со сменным оборудование м

21

Длина стрелы, м

8-14

Скорость подъема-опускания груза, м/мин

0,2-22

Максимальная транспортная скорость, км/ч

60

Полная масса, кг

17820

Габариты в транспортном положении, м

9,91 х 2,5 х 3,36

Дополнительное оборудование

гусек7 м
