Материал: Мерзликин Г.Я. Основы теории ядерных реакторов. Курс для эксплуатационного персонала АЭС

Рис.7.2. Плоская картина гомогенной размножающей среды из ядер чистого урана-235 (чёрные кружки) и замедлителя (чёрные точки).

Поэтому, исходя из выражения (7.2.1), величина θ для такой среды будет равна:

То есть величина коэффициента использования тепловых нейтронов в гомо-

генной смеси ядер урана-235 и замедлителя определяется только соотношением макросечений поглощения замедлителя и урана-235.

Нетрудно распространить этот вывод для гомогенной среды, состоящей из двух топливных компонентов (235U + 239Pu) и любого (k) числа сортов неделящихся ядер, независимо от их назначения:

Например, конкретная интересующая нас топливная композиция UO2, состоящая в начальный момент кампании реактора из ядер 235U, 238U, разжижителя (О), а в произвольный момент кампании - из этих же компонентов плюс воспроизводимое вторичное топливо (239Pu) и накопленное в твэлах большое множество осколков деления, будет обладать своим внутренним коэффициентом использования тепловых нейтронов (если можно так выразиться, - коэффициентом использования тепловых нейтронов в топ-

ливной композиции), величина которого легко находится по правилу отыскания θ в гомогенной среде:

n

ΣOa + Σ8a + ∑Σia

Здесь уран-238 относят к неделящимся компонентам, так как он действительно не делится тепловыми нейтронами, а только поглощает их. Равно как и все накопленные в твэлах осколки деления, сумма макросечений поглощения которых стоит в числителе формулы (7.2.4).

7.2.2. Величина θ в гетерогенной двухзонной цилиндрической ячейке, состоящей из цилиндрического топливного блока, окруженного равномерным слоем чистого замедлителя. Основой регулярной структуры гетерогенной активной зоны, как уже отмечалось в п.4.4, является повторяющийся объёмный элемент - ячейка ак-

тивной зоны.

Это может быть одиночный твэл вместе с относящимся к нему объёмом водного замедлителя (как в ВВЭР-1000) или один технологический канал вместе с относящимся

к нему объёмом графитового замедлителя (как в активной зоне РБМК-1000). Геометрическая форма ячейки может быть разной: прямой шестиугольной призмы (ВВЭР-1000) или прямой квадратной призмы (РБМК-1000). Общность этих конструктивно различных ячеек состоит в том, что в той и в другой есть цилиндрический элемент, предназначенный для размещения в нём ядерного топлива, а также окружающий этот цилиндрический элемент неравномерный слой замедлителя.

Для уяснения общих закономерностей распределения плотности потока тепловых нейтронов в реальных ячейках активных зон и для нахождения на этой основе величины коэффициента использования тепловых нейтронов теория реакторов вводит понятие элементарной ячейки - физической модели реальной ячейки, состоящей из цилиндриче-

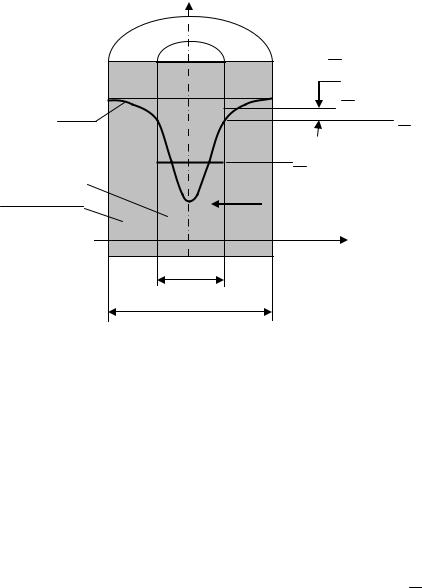

ского топливного блока, окружённого слоем замедлителя равной толщины (рис.7.3).

Вначале положим для простоты, что топливный блок состоит из чистого металлического урана-235.

Качественную картину радиального распределения плотности потока тепловых нейтронов в такой ячейке можно представить, исходя из простых рассуждений.

Быстрые нейтроны рождаются в делениях ядер 235U в топливном блоке, но получающиеся из них в результате замедления тепловые нейтроны рождаются в замедлителе - среде с высокой замедляющей способностью (ξΣs), но малой поглощающей способностью (Σa). Вследствие малой поглощающей способности замедлителя рождающиеся в нём тепловые нейтроны вынуждены накапливаться в слое замедлителя до тех пор, пока плотность их не вырастет до такой величины, при которой скорость их генерации не сравняется с суммой скоростей их поглощения и утечки, в итоге чего в замедлителе устанавливается стационарное распределение плотности потока тепловых нейтронов по радиальному направлению - Фз(r) и соответствующее этому распределению

среднее по радиусу значение плотности потока тепловых нейтронов Фз .

В топливном блоке, вследствие его малой замедляющей способности и высокой поглощающей способности тепловых нейтронов образуется мало по сравнению с за-

медлителем, благодаря чему в рассматриваемой двухзонной ячейке однозначно опре-

деляется направление диффузии тепловых нейтронов - радиальное направление из за-

медлителя (области высокой плотности тепловых нейтронов) в топливный блок (область более низкой плотности их). Поэтому получается, что почти все тепловые нейтроны попадают в топливный блок извне, в результате их диффузии из замедлителя.

В процессе диффузии в замедлителе по направлению к топливному блоку нейтроны, несмотря на естественное сжатие их потока (за счёт уменьшения объёма каждого последующего элементарного слоя с уменьшением его радиуса), частично поглощаются в замедлителе (в любом реальном замедлителе Σa ¹ 0), из-за чего плотность их потока Ф(r) уменьшается с приближением к топливному блоку. Не поглощенные в замедлителе тепловые нейтроны диффундируют в топливный блок, где эффект радиального уменьшения плотности потока с приближением к оси симметрии блока проявляется ещё резче из-за более сильных поглощающих свойств материала топливного блока.

Природа топлива и замедлителя в ячейке всё расставляет по своим местам: в соответствии с неодинаковыми поглощающими свойствами топлива и замедлителя распределение плотности потока тепловых нейтронов по радиусу ячейки обретает стационарный характер Ф(r), а вместе с этим распределением - устанавливаются средние по

радиусу топлива ФТ и замедлителя Фз значения плотности потока тепловых нейтро-

нов, а также локальное значение плотности потока тепловых нейтронов на границе топливного блока с замедлителем - Фп (то есть на поверхности топливного блока). Таким образом, в радиальном распределении плотности потока тепловых нейтронов имеет место значительная неравномерность - относительно небольшая в замедлителе, но довольно существенная - в топливном блоке.

Эти неравномерности можно количественно оценивать по-разному: можно мерой неравномерности избрать отношение наибольшей по радиусу величины Фmax к наименьшей Фmin, а можно - отношение наибольшей величины Фmax к средней по радиусу

её величине ФТ . Последняя мера намного удобнее при анализе и в расчётах, так как ве-

личину θ легче находить исходя из средних величин плотностей потока тепловых нейтронов в топливе и замедлителе.

Итак, качественно радиальная неравномерность распределения Ф(r) в двухзонной гетерогенной ячейке обусловлена двумя специфическими гетерогенными эффектами:

а) Эффект уменьшения плотности потока тепловых нейтронов при их диффузии в замедлителе по направлению к топливному блоку, обусловленный поглощающими свойствами реального замедлителя, называемый

внешним блок-эффектом.

б) Эффект более значительного уменьшения плотности потока тепловых нейтронов при их диффузии от периферии к оси топливного блока, определяемый сильными поглощающими свойствами материала топливного блока, называемый внутренним блок-эффектом.

Эффекты неравномерности распределения плотности потока тепловых нейтронов по радиусу топлива и замедлителя потому называют блок-эффектами, что в обоих слу-

чаях имеет место частичная естественная блокировка внутренних кольцевых слоёв

топлива и замедлителя от проникновения в них извне тепловых нейтронов за счёт поглощения их наружными слоями топлива или замедлителя. Блок-эффект в замедлителе потому внешний, а в топливе потому внутренний, что они имеют место соответственно во внешней и внутренней однородных зонах ячейки.

Теперь, когда качественный характер радиального распределения плотности по-
