Материал: Методические указания и контрольные задания для курсовой работы по дисциплине «Гидравлика» для студентов направления подготовки Агроинженерия. Скоморохов Г.И

Приложение Б

Таблица Б.1 Характеристики индустриальных масел общего назначения

без присадок (ГОСТ 20799-88)

Приложение В

Таблица В.1 - Параметры гидроцилиндров общего назначения (ГОСТ 6540-68)

Таблица В.2 - Рекомендуемые отношения значений площадей поршневой и

штоковой полостей цилиндра φ

Приложение Г

Золотниковый распределитель с ручным управлением типа

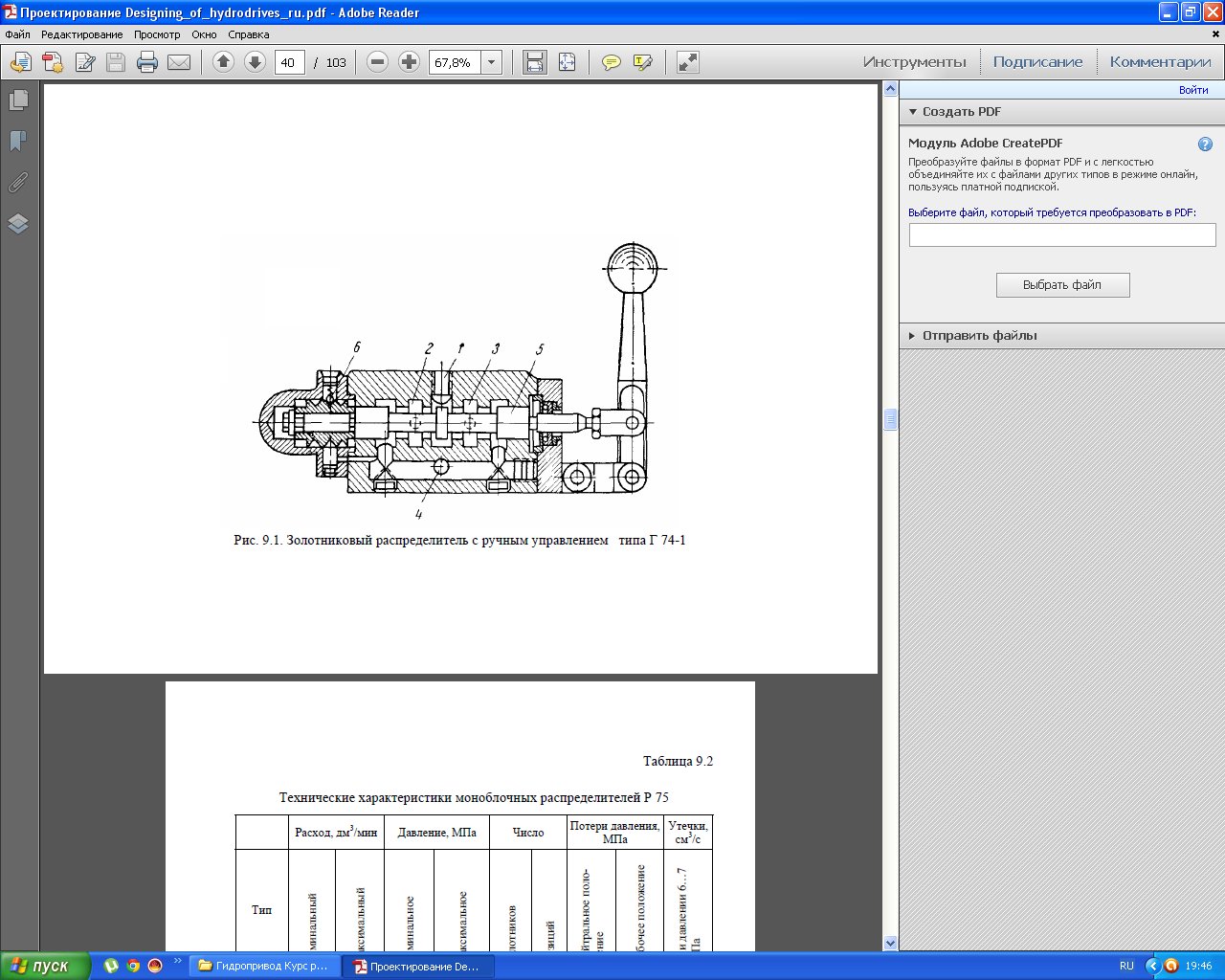

Рисунок Г.1 – Золотниковый трехпозиционный распределитель

с ручным управлением типа Г74-1

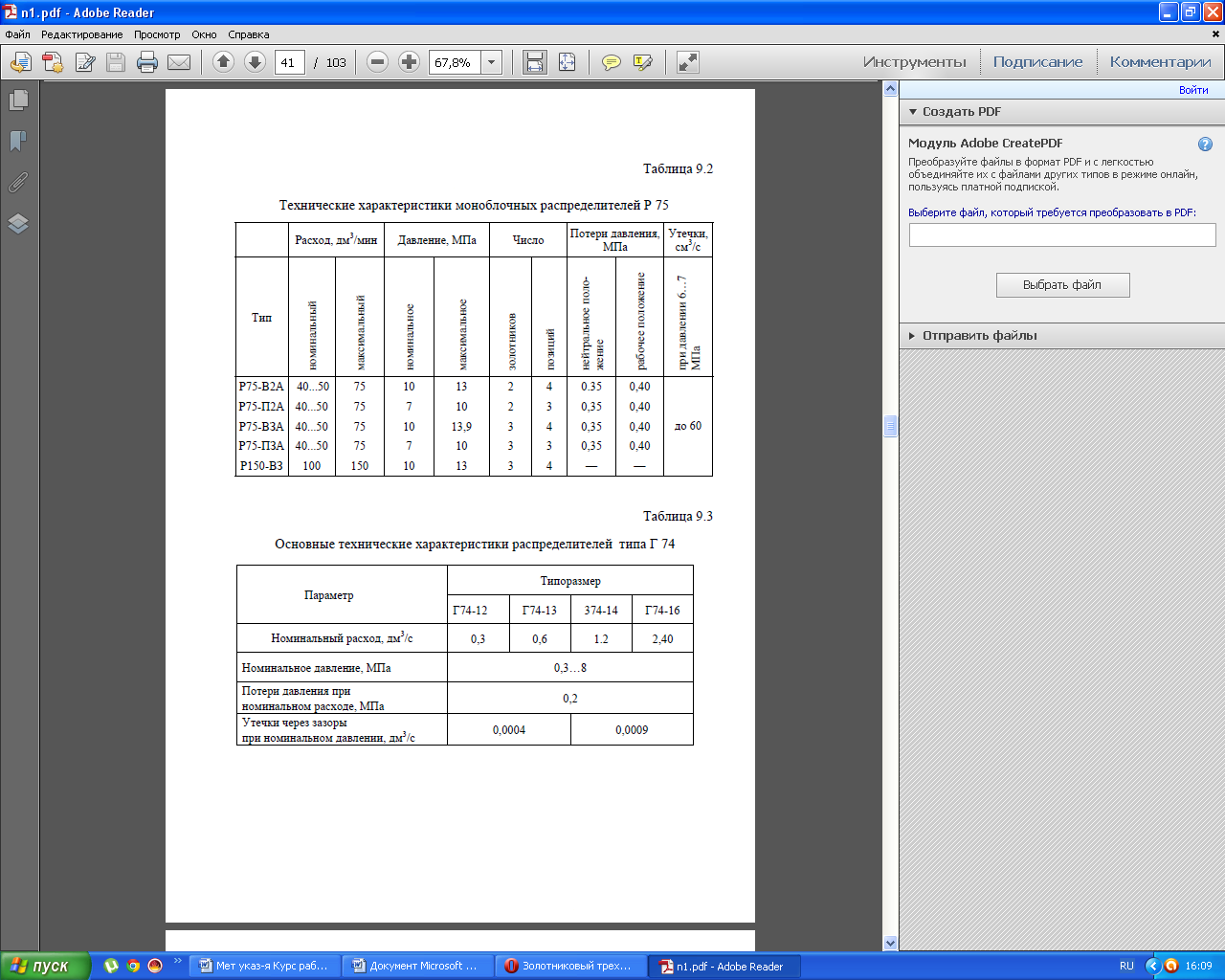

Таблица Г.1 – Технические характеристики моноблочных

распределителей Р-75

Таблица Г.2 – Технические характеристики распределителей типа Г-74

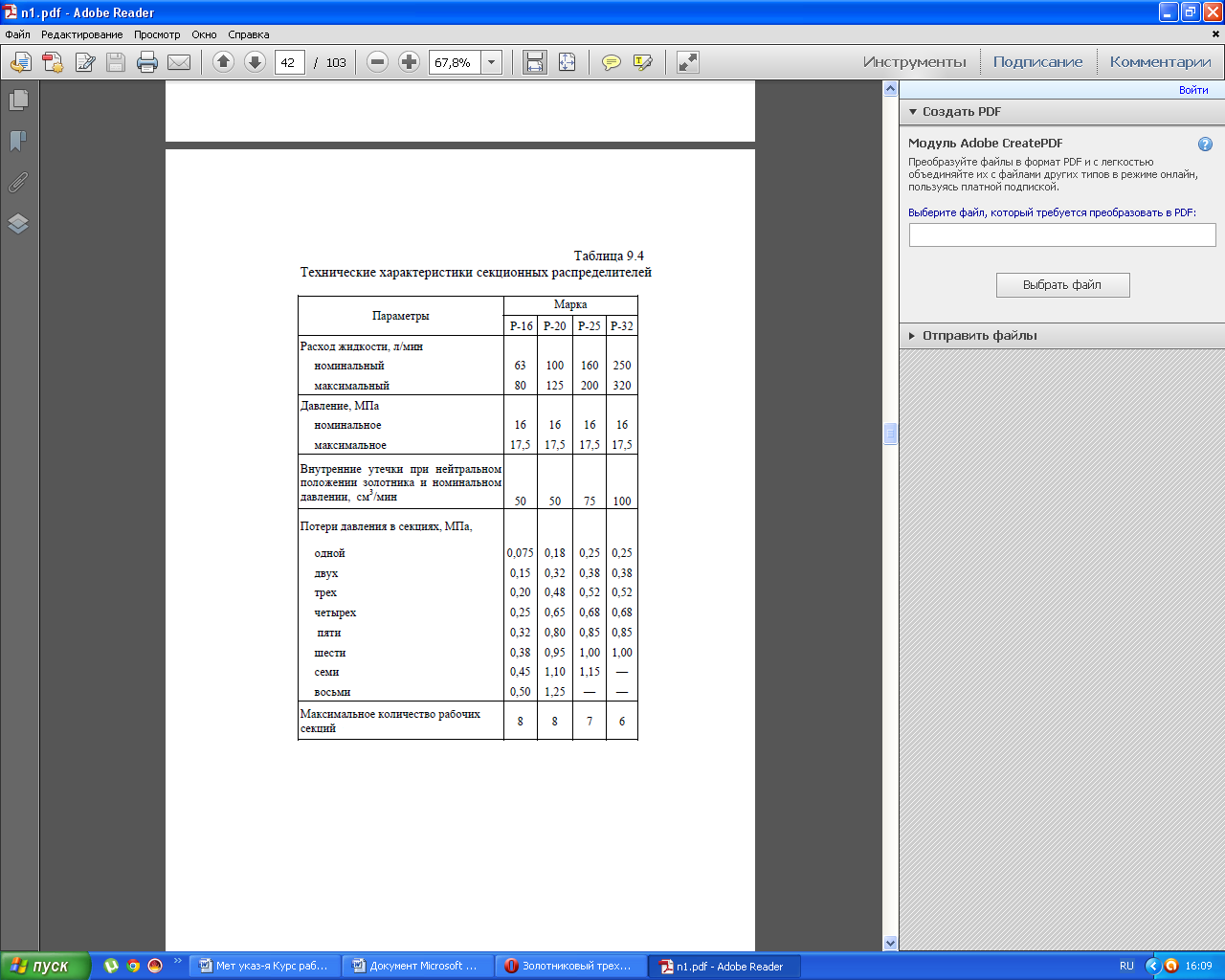

Таблица Г.3 – Технические характеристики секционных распределителей

Приложение Д

1-валик; 2-пластины; 3-вход; 4-выход;

5-скребки; 6-рукоятка для очистки

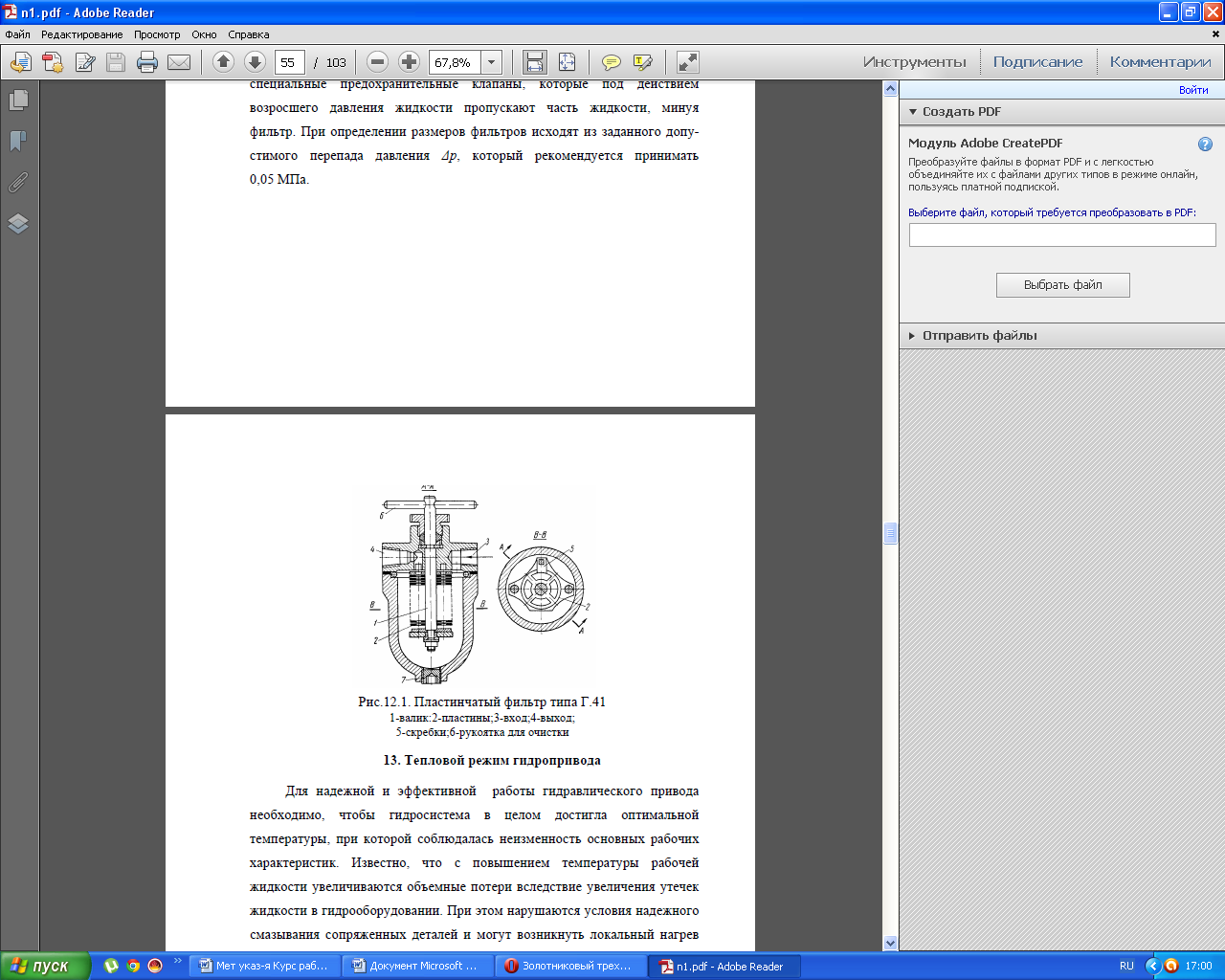

Рисунок Д.1- Пластинчатый фильтр типа Г41

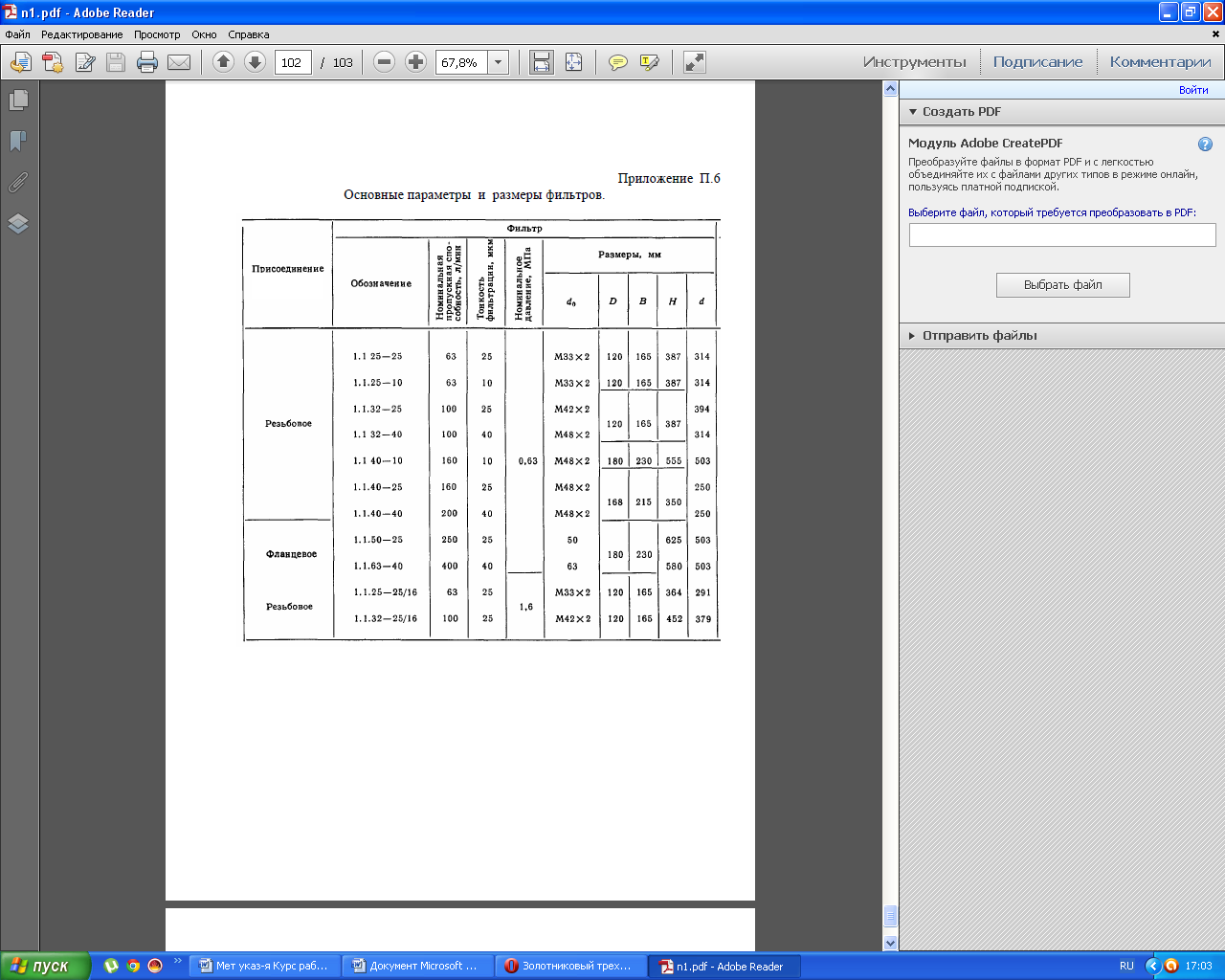

Таблица Д.1 – Основные параметры и размеры фильтров

Приложение Е

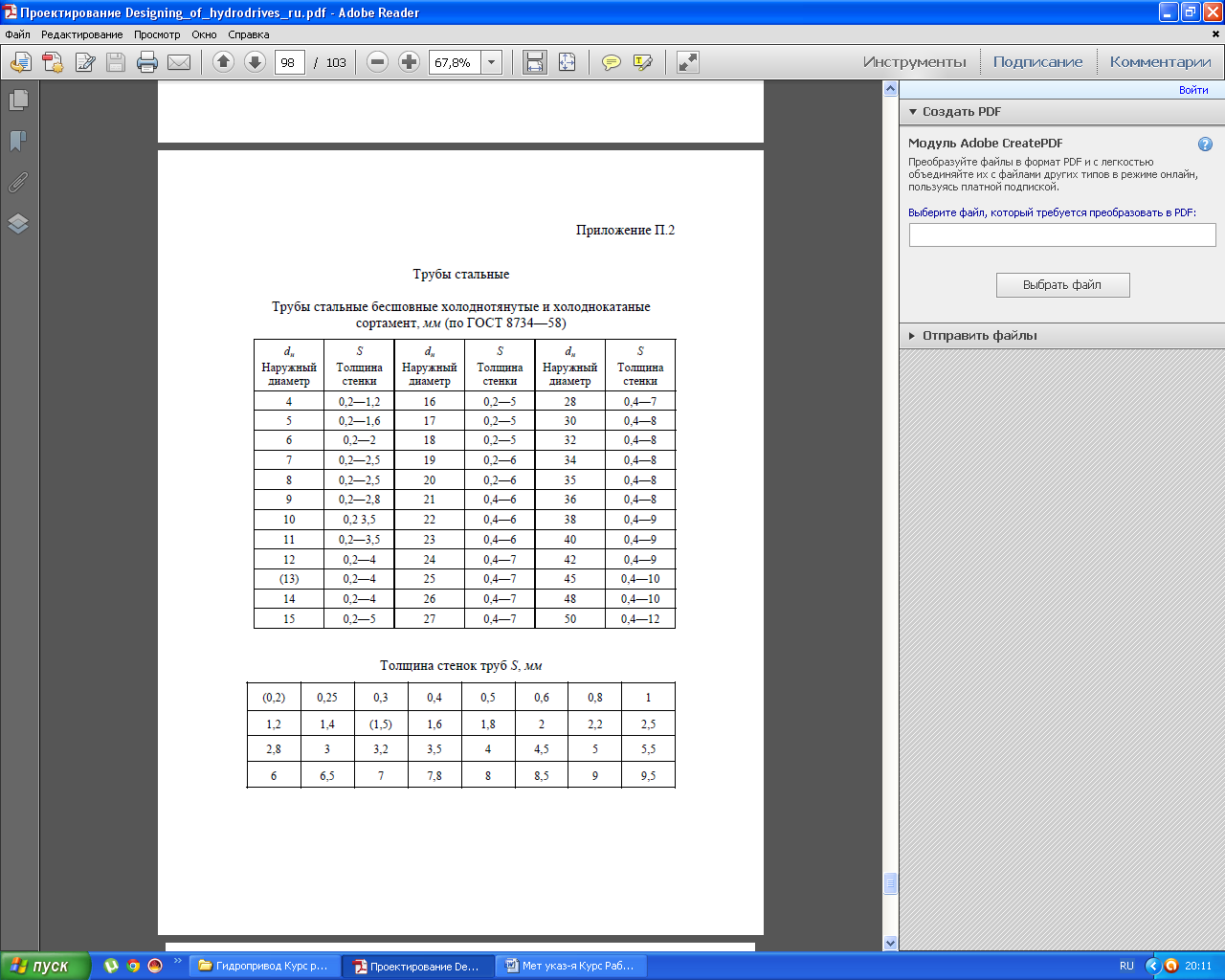

Таблица Ж.1- Трубы стальные бесшовные холоднотянутые и холоднокатаные,

сортамент, мм (ГОСТ 8734-58)

Условным проходом называется округлённый до ближайшего значения из установленного ряда диаметр круга, площадь которого равна площади характерного проходного сечения канала гидравлического устройства или площади проходного сечения присоединяемого трубопровода.

Условные проходы (мм) выбирают из ряда (ГОСТ 16516-80):

Приложение Ж

Регулируемый дроссель кранового типа

1. Втулка; 2- пробка; 3- рукоятка; а- вход; в- выход потока

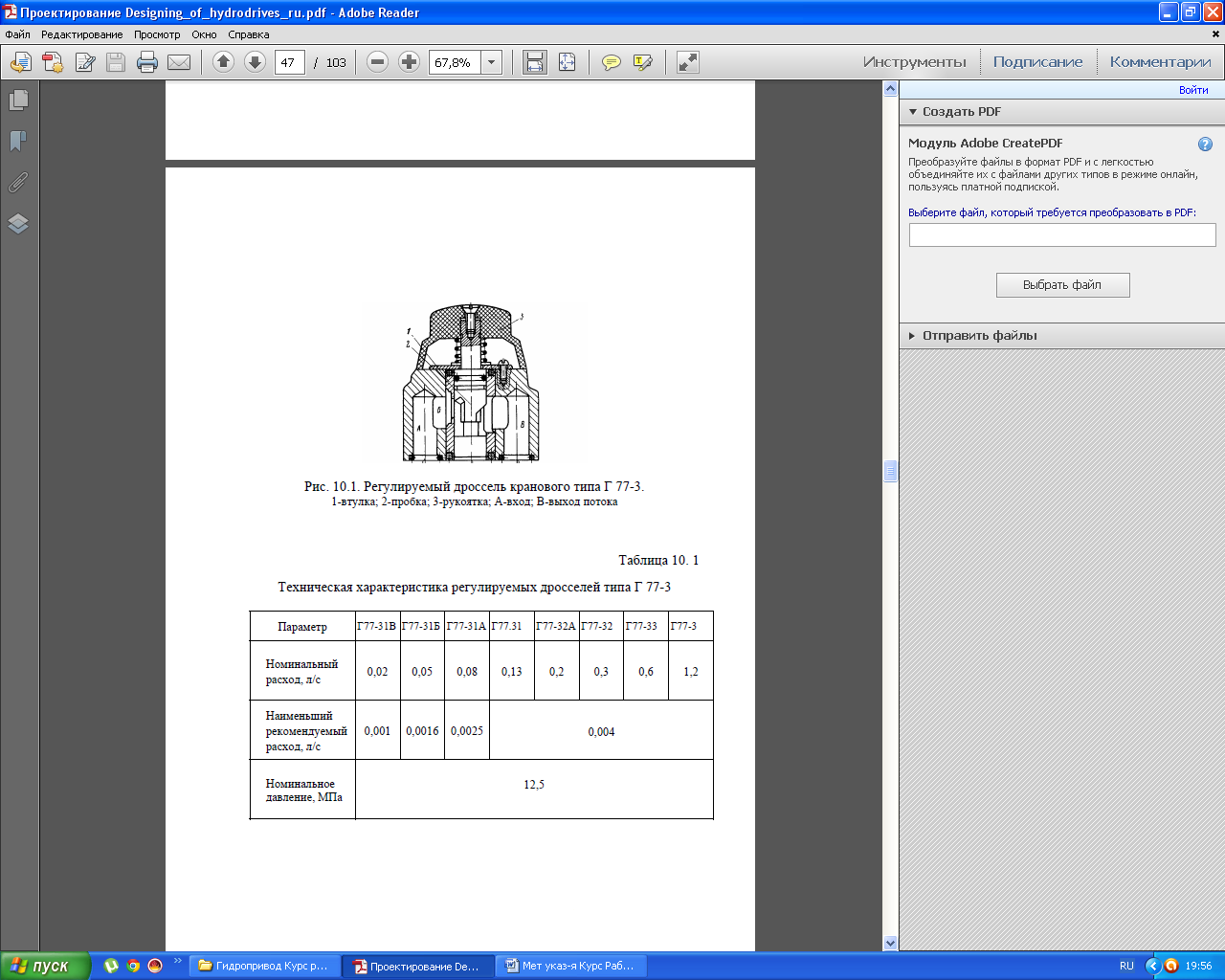

Рисунок Ж.1- Регулируемый дроссель кранового типа Г77-3

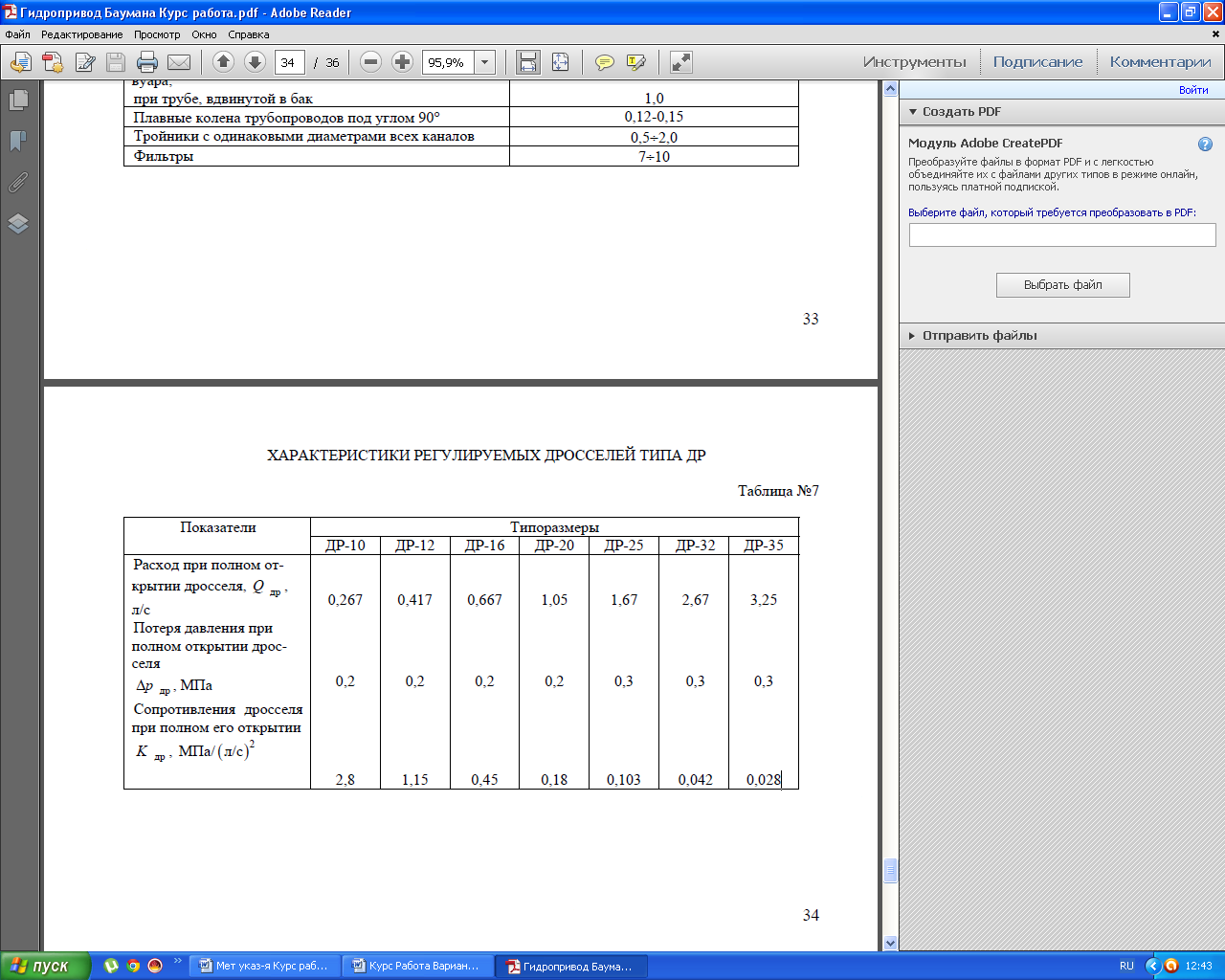

Таблица Ж.1 – Техническая характеристика регулируемых дросселей

типа Г77-3

Приложение И

Предохранительный клапан с периливным золотником

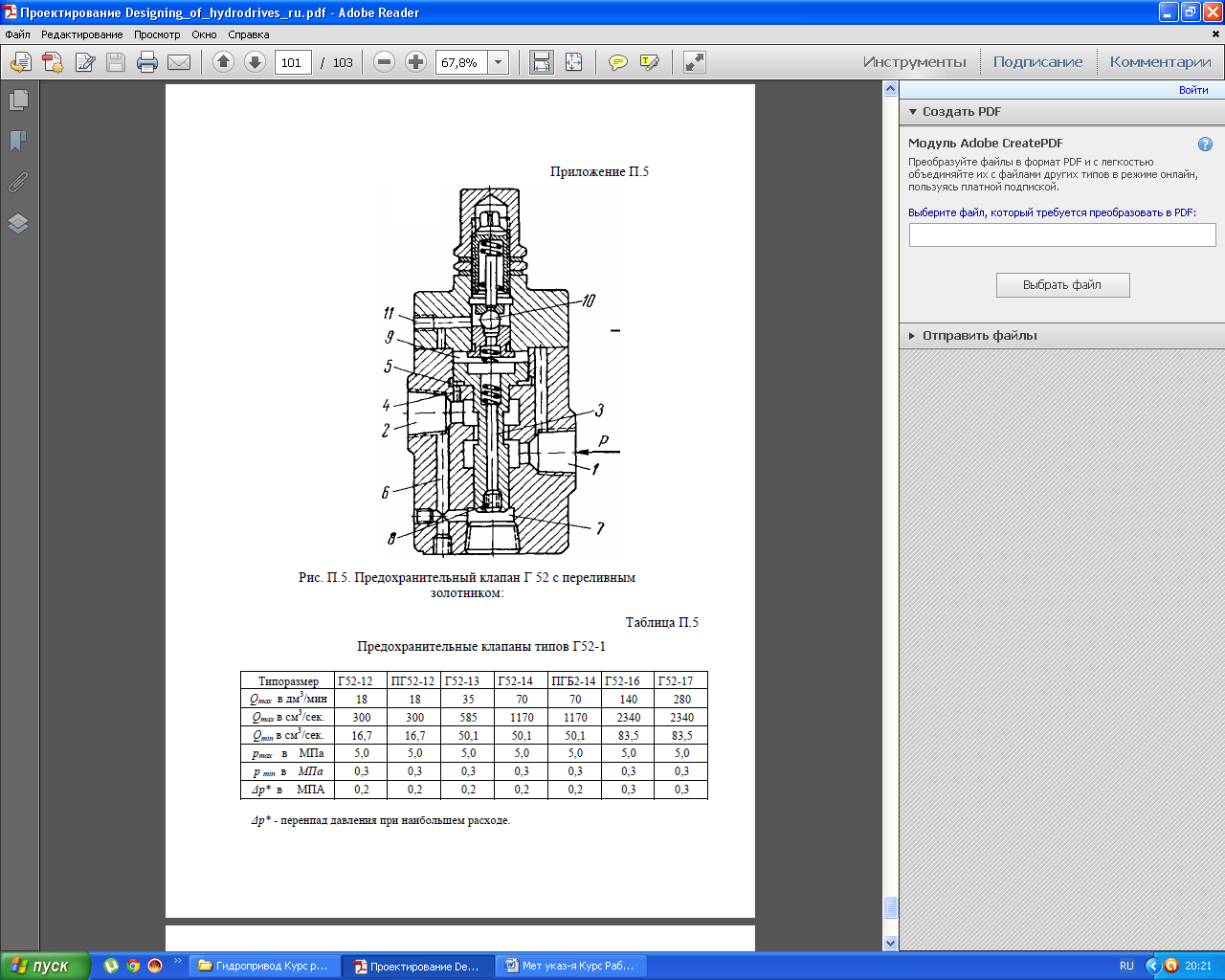

Рисунок И.1- Предохранительный клапан Г52 с переливным золотником

Таблица Ж.1 – Техническая характеристика предохранительных клапанов

типа Г52-1

Приложение К

Образец титульного листа

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

«Воронежский государственный технический университет»

(ФГБОУ ВПО «ВГТУ»)

Институт машиностроения и аэрокосмической техники

Кафедра «Ракетные двигатели»

Курсовая работа

по дисциплине «Гидравлика»

Расчёт объёмного гидропривода возвратно-поступательного движения

Выполнил(а) студент(ка)

гр. АИ- 112 (сокр.) _________________________________

Подпись, дата ФИО

Руководитель

д-р техн. наук, проф. ___________________Г.И. Скоморохов

Подпись, дата ФИО

Нормоконтролер __________________________________

Подпись, дата ФИО

Защищена _________________Оценка

_________________дата

2013

Приложение Л

Контрольные вопросы по дисциплине «Гидравлика»

1. Определение жидкости. Классификация сил, действующих в жидкости. Основные свойства капельных жидкостей.

2. Равновесие жидкости. Гидростатическое давление. Свойства гидростатического давления. Давление абсолютное, избыточное, вакуум.

3. Основное уравнение гидростатики. Геометрическая и энергетическая интерпретация основного уравнения гидростатики. Закон Паскаля.

4. Приборы для измерения давления. Простейшие гидравлические машины. Гидравлический пресс. Мультипликатор.

5. Сила давления на плоскую стенку. Гидравлический парадокс. Центр давления. Сила давления жидкости на криволинейные стенки.

6. Закон Архимеда.

7. Относительное равновесие жидкости в движущихся сосудах. Движение сосуда с жидкостью прямолинейно в произвольном направлении с постоянным ускорением.

8. Движение сосуда с жидкостью вертикально вниз с постоянным ускорением.

9. Уравнение неразрывности.

10. Уравнение движения Бернулли для вязкой жидкости.

11. Классификация гидравлических потерь. Применение уравнения Бернулли в технике. Расходомер Вентури. Эжектор.

12. Два режима течения жидкости. Число Рейнольдса. Особенности ламинарного и турбулентного течения в трубах. Начальный участок ламинарного потока.

13. Закон распределения скоростей по сечению круглой трубы при ламинарном режиме. Закон Стокса.

14. Расход при ламинарном режиме в круглой трубе. Формула Пуазейля–Гагена.

15. Потери напора при ламинарном режиме. Формула Дарси-Вейсбаха.

16. Движение жидкости сквозь пористые среды.

17. Турбулентное течение жидкости в круглых трубах. Гидравлически гладкие и шероховатые трубы.

18. Потери на трение в гидравлически гладких и шероховатых трубах. График Никурадзе.

19. Гидравлический удар в трубопроводах. Способы борьбы с гидравлическим ударом. Гидравлический таран.

20. Общие сведения о местных сопротивлениях. Внезапное расширение проточной части. Внезапное сужение трубопровода. Диффузор. Конфузор.

21. Истечение жидкости через отверстия в тонкой стенке. Инверсия струи.

22. Истечение жидкости через насадки.

23. Истечение при переменном напоре.

24. Гидравлический расчет простых трубопроводов. Три основные задачи по расчету трубопроводов.

25. Последовательное и параллельное соединение трубопроводов. Расчет сложных трубопроводов.

26. Трубопроводы с насосной подачей жидкости. Схема гидропривода. Рабочая точка при работе от насоса.

27. Классификация насосов. Поршневые насосы одностороннего и двустороннего действия.

28. Шестерённые насосы. Винтовые насосы. Пластинчатые насосы. Объёмные гидродвигатели.

29. Гидроаппаратура. Гидрораспеределители. Гидроклапаны.

30. Объёмный гидропривод. Регулирование объёмного гидропривода.

Основные вопросы раздела «Гидропривод):

1. Введение: история развития гидроприводных систем

2. Рабочие жидкости в гидропередачах

3. Особенности схем циркуляции рабочей жидкости

4. Объѐмный гидропривод

5. Подразделение гидроприводов по направленности движения выходного звена.

6. Регулирование работы гидроприводов

7. Расчѐты дроссельного регулирования работы гидропривода

8. Объѐмное регулирование работы гидроприводов

9. Гидроприводы с поступательным и вращательным движением выходного звена.

10. Устройство и принципы действия нагнетателей

11. Шестерѐнные насосы

12. Пластинчатые насосы

13. Винтовые насосы

14. Роторно – поршневые насосы

15. Гидродвигатели вращательногодвижения

16. Гидродинамические передачи

17. Гидравлическая аппаратура гидроприводов
