Материал: Методические указания к лабораторным работам по дисциплине «Приёмоусилительные и видеотелевизионные системы». Самодуров А.С

Поскольку линия задержки работает с видеосигналами, то этим полностью исключается воз­ник­новение перекрестных искажений в сигналах цветности.

Телевизоры имеют ряд автоматических регулировок, обеспечивающих высокое качество изображения при различных условиях приёма и наличии дестабилизирующих факторов:

• автоматическую регулировку усиления;

• автоматическую подстройку частоты гетеродина;

• автоматическую стабилизацию размера изображения;

• автоматическое выключение канала цветности при приёме чёрно-белого изображения;

• автоматическое размагничивание кинескопа при каждом его включении.

По основным электрическим, акустическим и светотехническим параметрам телевизоры соответствуют нормам на стационарные цветные телевизоры. Значения основных этих параметров следующие:

• чувствительность тракта изображения, ограниченная шумами в метровом диапазоне не хуже 70 мкВ, в дециметровом диапазоне не хуже 100 мкВ;

• чувствительность тракта изображения, ограниченная синхронизацией в метровом диапазоне не хуже 40 мкВ, в дециметровом диапазоне не хуже 70 мкВ;

• чувствительность, ограниченная шумами и определяемая уровнем радиосигнала звукового сопровождения в метровом диапазоне не хуже 55 мкВ, в дециметровом диапазоне не хуже 80 мкВ;

• уровень помех в канале звукового сопровождения, не более минус 36 дБ;

• номинальная мощность канала звукового сопровождения не менее 2 Вт;

• максимальная мощность канала звукового сопровождения не менее 3 Вт;

• максимально – допустимый уровень входного радиосигнала 87мВ;

• избирательность не менее:

а) на частоте меньшей частоты несущей изображения на 1,5 МГц – 40 дБ;

б) в полосе частот меньших частоты несущей изображения на 1,5-8,0 МГц – 34 дБ;

в) на частоте большей частоты несущей изображения на 6,5 МГц – 14 дБ;

г) на частоте большей частоты несущей изображения на 8,0 МГц – 40 дБ;д) в полосе частот больших частоты несущей изображения на 8,0 – 16,0 МГц – 34 дБ;

е) в полосе частот 31,25 – 39,25 МГц в диапазоне МВ1 не менее 40 дБ, в диапазоне МВ2 не менее 50 дБ, в диапазоне ДМВ не менее60 дБ;

ж) по зеркальному каналу в диапазоне МВ не менее 45 дБ, в диапазоне ДМВ не менее 30 дБ.

• разрешающая способность в центре экрана при приёме чёрно-белого изображения не менее 450 линий;

• эффективность АРУ 3 дБ;

• напряжение питания 176…242 В;

• потребляемая мощность не более 65 Вт;

• количество запоминаемых программ – 90 ;

• принимаемые системы телевидения: PAL, SECAM, B/G, D/K;

2.2. Основные функциональные узлы телевизора

В состав телевизора входят следующие функциональные узлы:

• пульт дистанционного управления (ПДУ);

• фотоприёмник;

• индикатор;

• клавиатура;

• микроконтроллер управления;

• селектор каналов;

• фильтр на ПАВ;

• память;

• сигнальный процессор;

• линия задержки

• декодер SECAM;

• усилитель ЗЧ;

• усилитель кадровой развёртки;

• предусилитель строчной развёртки;

• согласующий трансформатор строк;

• выходной каскад строк;

• видеоусилитель;

• отклоняющая система (ОС);

• ТДКС;

• сетевой фильтр;

• сетевой выпрямитель;

• схема размагничивания кинескопа;

• катушка размагничивания;

• схема управления источником питания;

• силовой ключ;

• трансформатор питания;

• выходные выпрямители;

- стабилизаторы напряжения.

2.3. Структурная схема телевизора

Рис. 5. Структурная схема телевизора

2.4. Описание конструкции телевизора

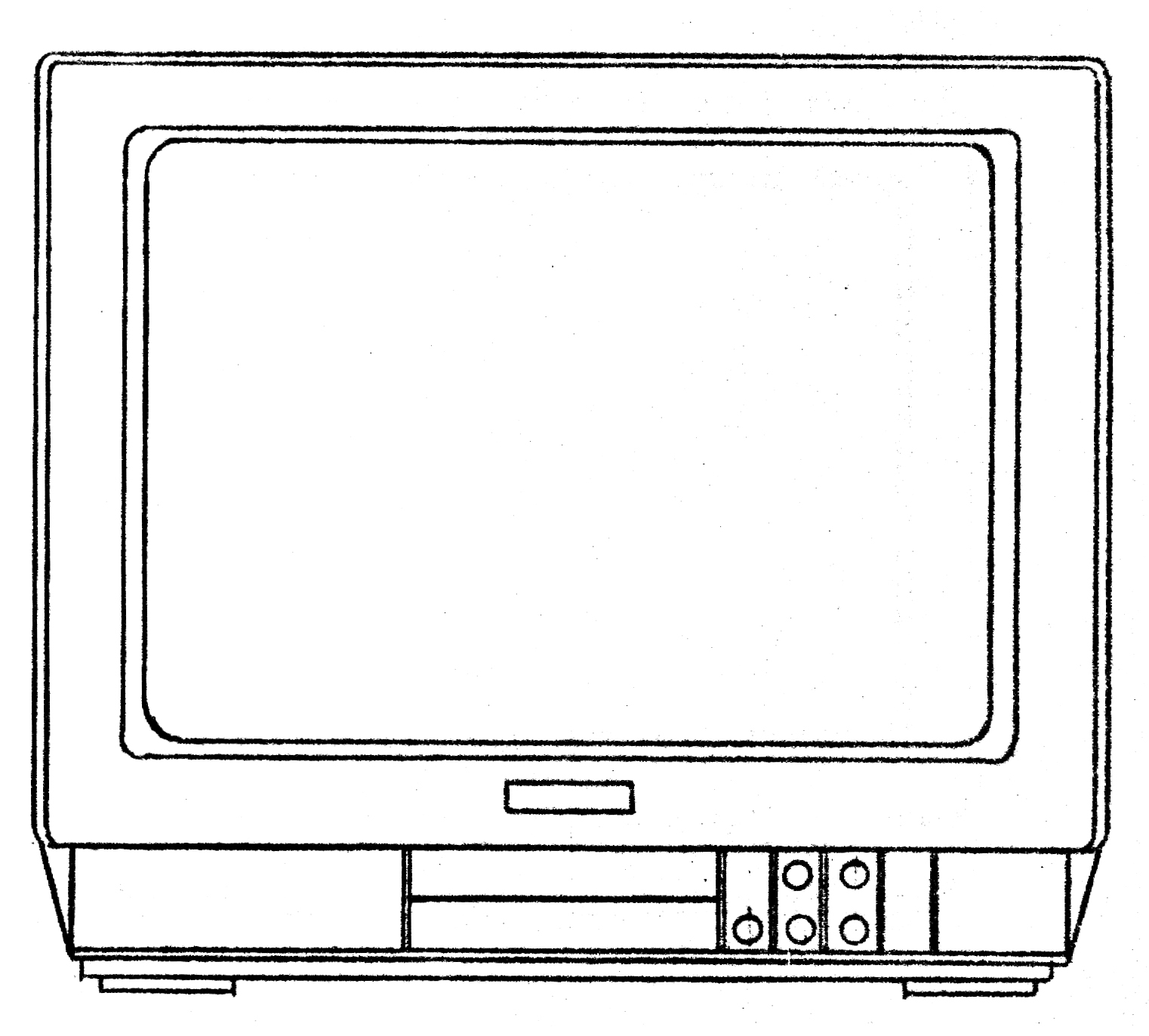

Внешний вид передней панели телевизора представлен на рис. 6.

Рис. 6. Внешний вид телевизора

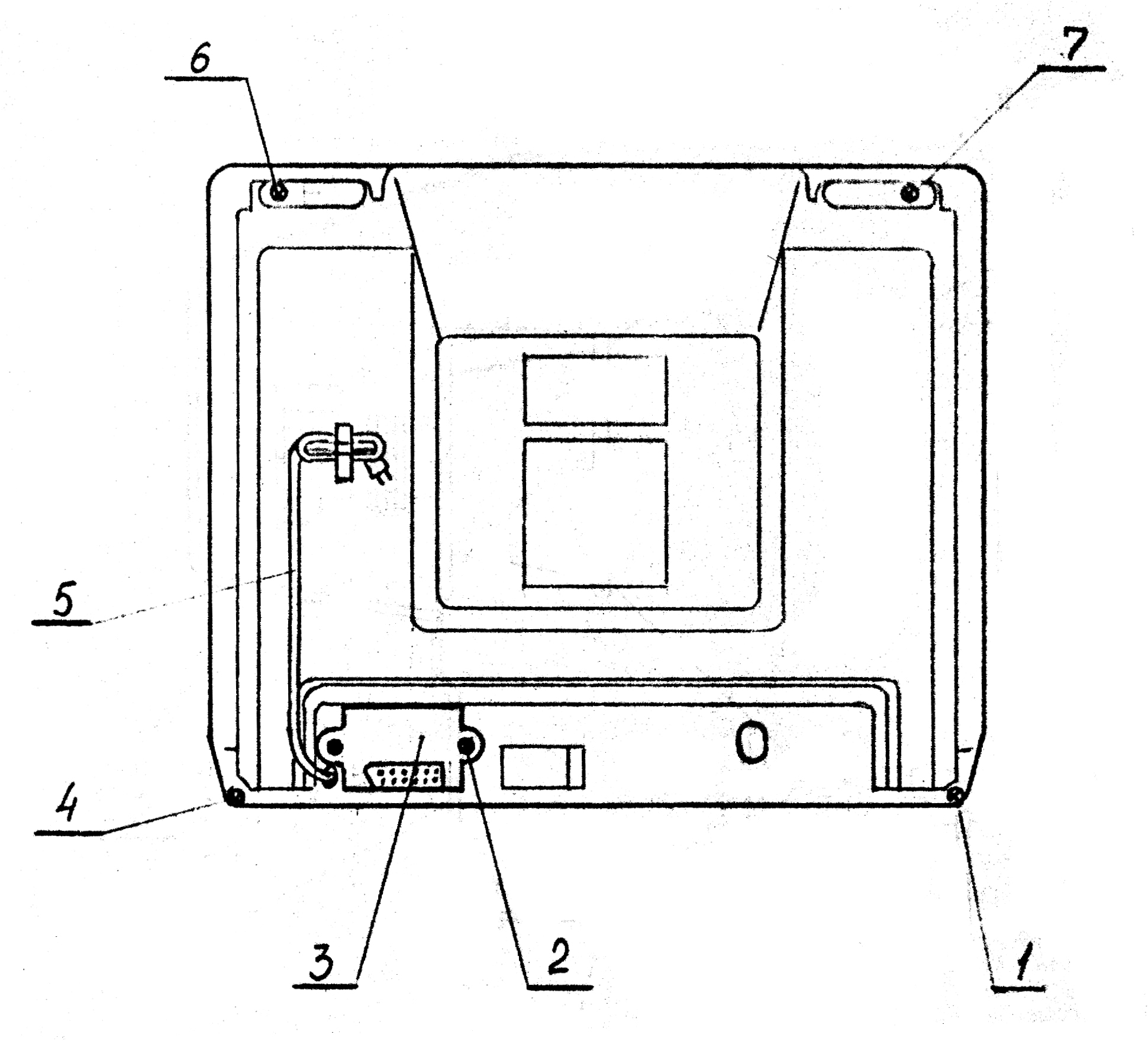

На рис. 7 показан вид сзади.

1, 4, 6, 7 – винты крепления кожуха;

2 – винты крепления планки;

3 – планка крепления платы;

5 – сетевой шнур

Рис. 7. Задняя панель телевизора

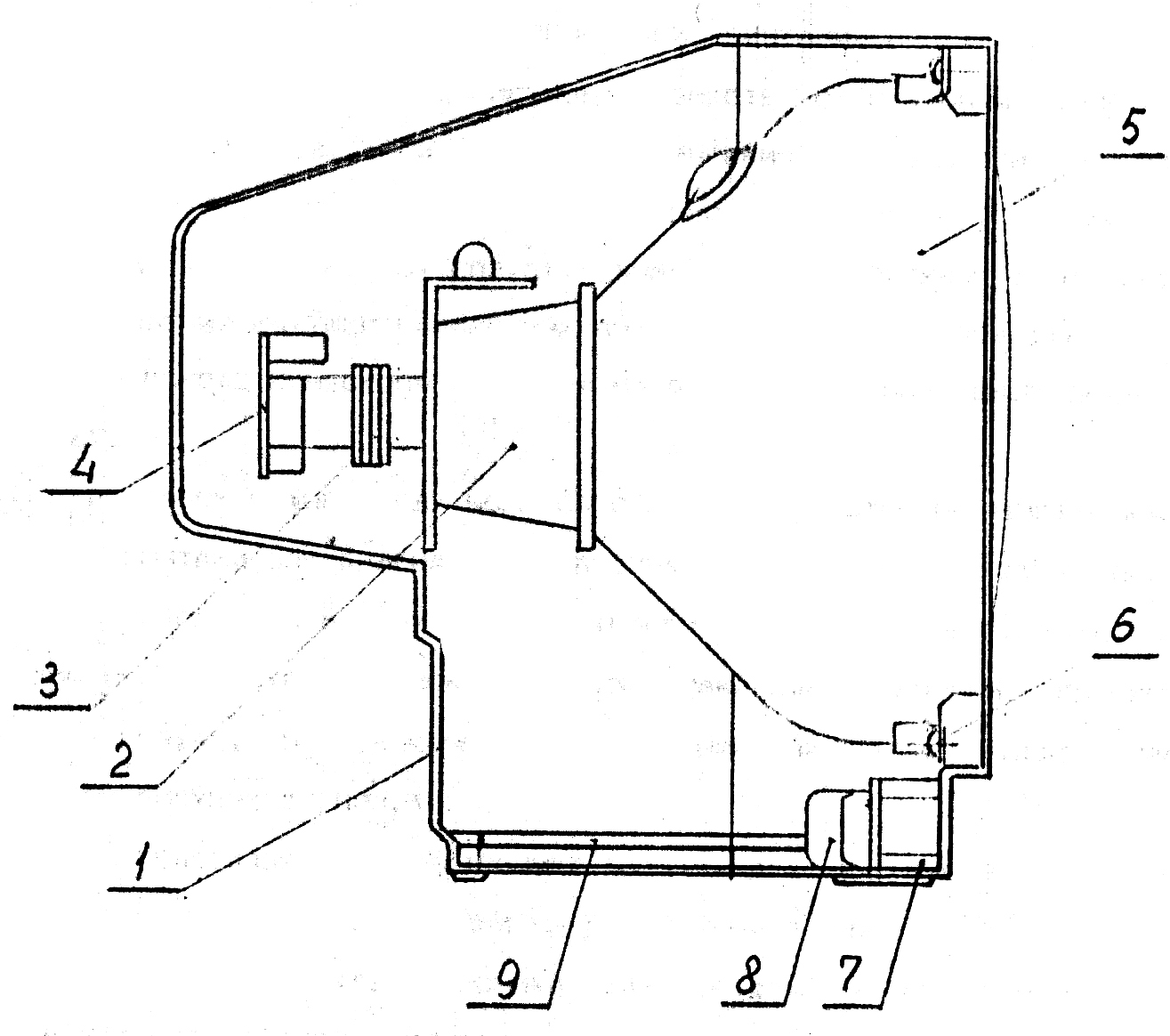

На рис. 8 показан вид сбоку (внутреннее устройство):

1 – корпус;

2 – отклоняющая система;

3 – магнитостатическое устройство;

4 – плата кинескопа;

5 – кинескоп;

6 – винты крепления кинескопа;

7 – винты крепления головки динамической;

8 – головка динамическая;

9 – плата.

Рис. 8. Вид сбоку

3. Вопросы к домашнему заданию

3.1. Перечислите функциональные возможности телевизоров “ Рубин – М04”, “ Рубин – М05”.

3.2. Перечислите автоматические регулировки, используемые в телевизорах “ Рубин – М04”, “ Рубин – М05”.

3.3. Назовите характерные особенности телевизоров “ Рубин – М04”, “ Рубин – М05”.

3.4. Перечислите основные параметры телевизоров “ Рубин – М04”, “ Рубин – М05”.

3.5. Назовите основные функциональные узлы телевизоров “ Рубин – М04”, “ Рубин – М05”.

3.6. Расскажите о назначении селектора каналов.

4. Лабораторное задание и методические указания по его выполнению

4.1. Получить у преподавателя схему электрическую принципиальную телевизора и электромонтажные чертежи печатных плат.

4.2. Открыв заднюю стенку телевизора и используя настоящие методические указания, монтажные чертежи печатных плат и схему электрическую принципиальную, изучить размещение всех органов управления, всех модулей, субмодулей, функциональных узлов и элементов в телевизоре, особенности их крепления.

4.3. Рассмотреть и изучить элементную и конструктивную базы, применяемые материалы, разъёмные и кабельные соединения, обратив внимание на их особенности.

4.4. Рассмотреть и оценить с точки зрения художественно – конструкторских показателей (оригинальность, эстетические и эргономические показатели) внешний вид телевизора, удобство пользования органами управления, меры обеспечения электробезопасности телезрителя и обслуживающего персонала.

4.5. Обратите внимание на конструкторские особенности, используемые для улучшения ремонтопригодности.

4.6. Обратите внимание на меры, принятые для обеспечения нормального теплового режима телевизора, подтверждая некоторые из них расчётами.

4.7. Обратите внимание на конструкторские особенности, используемые для обеспечения защиты от паразитных излучений, наводок и взаимосвязей.

4.8. Найдите в телевизоре конструктивные и схемные способы от перегрузок.

4.9. Обратите внимание на особенности конструкций отдельных модулей, узлов и элементов: модуля питания, устройства выбора программ, кинескопа, высоковольтных устройств, устройства размагничивания кинескопа, фильтра питания разрядников, а также высокочастотных блоков.

5. Указания по оформлению отчёта

Отчёт должен содержать:

наименование и цель лабораторной работы;

результаты выполнения домашнего задания;

результаты выполнения каждого пункта лабораторного задания с необходимыми пояснениями и обоснованиями;

выводы о результатах выполнения лабораторной работы с кратким перечнем приобретённых при её выполнении знаний и навыков.

6. Контрольные вопросы

6.1. Рассказать и показать в телевизоре расположение органов управления, модулей, субмодулей, функциональных узлов и элементов.

6.2. Рассказать об элементной базе и материалах, применяемых в телевизоре “ Рубин – М04”.

6.3. Какие основные конструктивные элементы используются в телевизоре?

6.4. Рассказать об особенностях внешнего вида телевизора. Оценить его с точки зрения художественно – конструкторских показателей.

6.5. Рассказать о мерах, принятых в телевизоре по обеспечению ремонтопригодности.

6.6. Рассказать о мерах по обеспечению нормального теплового режима в телевизоре.

6.7. Какие меры защиты от паразитных излучений применены в телевизоре?

6.8. Какие конструктивные и схемные способы защиты от перегрузок используются в телевизоре “ Рубин – М04”?

6.9. Перечислить знания и навыки, приобретённые при выполнении лабораторной работы.

6.10. Назовите особенности конструкций модуля питания, устройства выбора программ, кинескопа, высоковольтных устройств, устройства размагничивания кинескопа, фильтра питания, разрядников, а также высокочастотных блоков.

Библиографический Список

1. Самодуров, А.С. Видеотелевизионные системы [Текст]: учеб. пособие / А.С. Самодуров, А.К. Сенаторов. – Воронеж: ВГТУ, 2010. – 214 с.

2. Сенаторов, А.К. Системы спутникого и кабельного телевидения [Текст]: учеб. пособие / А.К. Сенаторов, Л.Н. Никитин. – Воронеж: ВГТУ, 2006. – 274 с.

3. Телевидение [Текст]: учебник для вузов / под ред. В.Е. Джаконии. – М.: Горячая линия - Телеком, 2007. – 640 с.: ил.
