Материал: Методические указания к выполнению курсового проекта по дисциплине «Технологическая оснастка» для студентов направления подготовки бакалавров. Сай В.А., Болдырев А.И

0,18 мм.

7. Допуск на расчетный размер собранного приспособления

Т_С = ω_пр −(ε_уп+ε_з+ε_п))

где ε_уп - погрешность установки приспособления на станке:

,

где L - длина обрабатываемой заготовки, мм; S₁ - максимальный зазор между направляющей шпонкой приспособления и пазом стола станка; для посадки 14H8/h9 S₁ = 0,07 мм;

ℓ − расстояние между шпонками, мм;

ε_з − погрешность, возникающая вследствие конструктивных зазоров, необходимых для посадки заготовки на установочные элементы приспособления; зазор рассчитывают по принятой посадке;

ε_п − погрешность смещения инструмента, возникающая из-за неточности изготовления направляющих элементов приспособления (кондукторных втулок, установов и др.);

ε_уп= 450 ∙ 0,07/210 = 0,15 мм.

ε_з = 0–установка заготовки производится без зазоров;

ε_п = 0,01 мм − погрешность смещения инструмента при настройке по установу [14, т. 1, с. 170].

Тс = 0,18 - (0,15 + 0+ 0,01) = 0,02 мм.

Это значение допуска должно соответствовать второму техническому требованию на чертеже общего вида приспособления (см. рис. 3) и размеру γ на рис. 4.

Пример 2. При фрезеровании паза в заготовке (рис. 1) обеспечить отклонение от параллельности нижней поверхности паза относительно образующей Ø 149 мм заготовки не более 0,12 на длине 300 мм (см. рис. 4, размер ψ).

Для выполнения этого условия необходимо рассчитать, с какой точностью должна быть выдержана при сборке приспособления параллельность оси призмы (поз. 6) относительно основания приспособления (техническое требование 1, рис. 3 и размер ξ на рис. 4).

Определим необходимую точность приспособления по размеру ψ.

1. Погрешность базирования

2. Погрешность закрепления заготовки [14, т. 1]:

3.Погрешность установки заготовки

4. Суммарная погрешность обработки

5.. Допустимая погрешность установки

=0,11 мм

Следовательно, , и предлагаемая схема базирования допустима.

6, Суммарная погрешность приспособления

=0,063мм.

7, Допуск на расчетный размер собранного приспособления

Т_С = ω_пр −(ε_уп+ε_з+ε_п)) = 0,063 − (0+ 0+ 0) = 0,063 мм.

На чертеже общего вида приспособления (см. рис. 3) проставляют или записывают в технических требованиях допуск Тс на размер ψ (см. рис. 4) собранного приспособления (см. техническое требование I, рис, 3). который должен быть выдержан при сборке приспособления.

Допуск на установочный (наладочный) размер фрезы

7 мм от оси призмы 6 до плоскости установа на чертеже общего вида приспособления (см. рис. 3) назначаем и располагаем следующим образом:

Ту =Δ_р+ Δ_изм,

где Δ_р − погрешность регулирования (установки) фрезы по установу; Δ_р = (7 ... 10) мкм [14, т. 1, с. 71]; Δ_изм − погрешность измерения размера заготовки; принимаем Δ_изм = 0,1 ∙ Т,

где Т − допуск выдерживаемого размера (в нашем случае - допуск на соосность осей паза и наружной поверхности заготовки).Δ_изм = 0,1 ∙ 0,2 =0,02 мм.

Ту = 0,008 + 0,02 = 0,028 мм.

Так как размер 7 мм выдерживается от оси призмы, допуск T_у располагают симметрично относительно номинала, т.е. ± 0,014 мм.

Допуск на толщину щупа принимают по h6 [10, т. 2].

2.4 Варианты заданий к курсовому проекту

Вариант задания к курсовому проекту выбирается по двум последним цифрам номера зачетки из табл. 2.

Таблица 2

Вариант 1. Сконструировать кондуктор с гидравлическим приводом для сверления двух отверстий в тяге пресса с межцентровым расстоянием 300+ 0.25 мм (рис 1). Материал - сталь 45.Годовая программа выпуска - 50000 штук.

Вариант 2. На базе нормализованного скальчатого кондуктора сконструировать кондуктор для сверления в корпусе шести отверстий Ø5 мм под резьбу (рис.2). Материал - сталь 45. Годовая программа выпуска - 40000 шт.

Вариант 3. . Сконструировать многоместное приспособление с пневматическим зажимом для фрезерования у рычага основания 95x18 мм (рис. 3). Материал - чугун СЧ 28-16. Годовая программа выпуска -120000..

Вариант 4. Сконструировать многоместное приспособление кассетного типа из деталей и узлов УНГТ для фрезерования паза гайки (рис. 4). Материал -сталь 45. Годовая программа выпуска - 70000 штук.

Вариант 5. Сконструировать приспособление для фрезерования в рычаге двух пазов 20⁺⁰² мм (рис. 5). Отверстия Ø18Н7 и Ø48Н7 окончательно обработаны. Материал - чугун СЧ 12-28. Годовая программа выпуска 30000 шт.

Вариант 6. Сконструировать кондуктор для сверления трех отверстий Ø15Н8 в крышке регулятора (рис. 6). Поверхность "П" и отверстия Ø2ОН8 и Ø25Н8 окончательно обработаны. Материал - чугун 18-36. Годовая программа выпуска - 15000 шт.

Вариант 7. Сконструировать мембранный патрон для шлифования отверстия Ø5ОН8 в зубчатом колесе (рис. 7) с базированием по впадинам зубьев. Материал - сталь 40Х. Годовая программа выпуска - 10000 штук.

Вариант 8. Сконструировать контрольное приспособление для проверки неперпендикулярности двух пазов 20⁺⁰² мм к оси отверстия Ø48Н7 (рис. 5). Годовая программа выпуска - 5000 шт.

Вариант 9. Сконструировать приспособление для расточки корпуса подшипника (рис. 8) по Ø5ОН7, Ø58Н8, Ø72Н8. Основание корпуса и два его отверстия окончательно обработаны. Материал - чугун СЧ 18-32. Годовая программа выпуска - 35000 штук.

Вариант 10. Сконструировать шестишпиндельную сверлильную головку для сверления в крышке (рис. 9) шести равнорасположенных отверстий Ø6Н12. Торцы, хвостовик и остальные отверстия обработаны окончательно. Материал-сталь 3. Годовая программа выпуска - 60000 штук.

Вариант 11. Сконструировать цанговый патрон для шлифования отверстия Ø55⁺⁰'⁰³ мм втулки (рис. 10). Припуск на сторону 0,3 мм. Материал - сталь У8А. Годовая программа выпуска - 40000 штук.

Вариант 12. Сконструировать патрон с гидропластом для шлифования отверстия Ø35⁺⁰⁰²⁷ мм втулки (рис. 11). Материал - сталь 20Х. Годовая программа выпуска - 20000 шт.

Вариант 13. Сконструировать гидропластовую оправку для шлифования поверхности Ø45^+0,ОЗ втулки (рис. 11). Разностенность 0,03 мм. Материал -сталь 20Х. Годовая программа выпуска -10000 шт.

Вариант 14. Сконструировать многоместное приспособление для фрезерования проушины 30^+0д мм вилки (рис. 12). Отверстие Ø23,8⁺⁰¹⁴ мм и поверхность "П" окончательно обработаны. Материал - сталь 40. Годовая программа выпуска - 20000 шт.

Вариант 15. Сконструировать клинорычажный патрон для подрезки торца Ø96 мм и растачивания отверстия Ø68Н12 корпуса (рис. 2). Торец и наружная поверхность 090 обработаны. Материал - сталь 45. Годовая программа выпуска - 3000 шт.

Вариант 16. Сконструировать контрольное приспособление для проверки межосевого расстояния между отверстиями Ø86Н7 и Ø71Ш8 в корпусе редуктора (рис. 13). Установить допуск на размер h, если Н =171⁺⁰'^ь мм, №=116,5⁺⁰'^ь мм и h = 54,5 мм.

Список литературы

1 Альбом по проектированию приспособлений: учеб. пособие для студентов машиностроительных вузов / Б.М. Базаров, А.И. Сорокин, В.А. Голубь и др. М.: Машиностроение, 1983. 277 с.

2 Корсаков В.С. Основы конструирования приспособлений: учебник для вузов / В.С Корсаков. 2-е изд., перераб. и доп. М.: Машиностроение, 1983. 277 с.

3 Станочные приспособления: справочник: в 2 т. /под ред. Б.Н. Вардашкина. М.: Машиностроение, 1983.

4 Вороничев Н.М. Автоматические линии из агрегатных станков / Н.М Вороничев, В.Б. Генин, Х.Э. Тартаковский. М.: Машиностроение. 1979. 487 с.

5 Плашей Г.И. Конструкция приспособлений агрегатных станков и автоматических линий. Альбом / Г.И. Плашей, Н.У. Марголин. М.: Машиностроение, 1990. 240 с.

6 Кузнецов Ю.И. Конструкция приспособлений для станков с ЧПУ / Ю.И. Кузнецов. М.: Высш. шк., 1988. 303 с.

7 Переналаживаемая технологическая оснастка / В.Д. Бирюков, А.Ф. Довженко, В.В. Колганенко и др.; под общ. ред. Д.И. Полякова. М.: Машиностроение, 1988. 248 с.

8 Технологическая оснастка многократного применения / под ред. Д.И. Полякова. М.: Машиностроение, 981. 401 с.

9 Фельдштейн Е.Э. Режущий интструмент и оснастка для станков с ЧПУ: справ. пособие / Е.Э Фельдштейн. Минск: Вышэйш. шк., 1988. 236 с.

10 Справочник технолога-машиностроителя: в 2 т. / под ред. А.Г. Косиловой и Р.А. Мещерякова. М.: Машиностроение, 1985.

11 Руководство к дипломному проектированию по технологии машиностроения, металлорежущим станкам и инструментам: учеб. пособие / Л.В. Худобин, В.А. Гречишников, А.Г. Маеров, В.Ф. Гурьянихин; под общ. ред. Л.В. Худобина. М.: Машиностроение, 1986. 288 с.

ПРИЛОЖЕНИЕ А

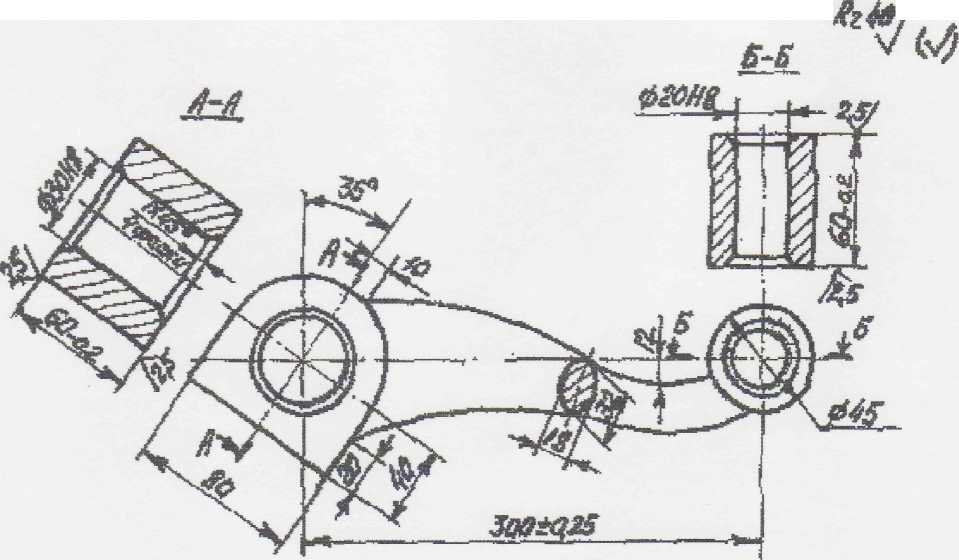

Рисунок А1 - Тяга пресса

Рисунок А2- Корпус шестерни

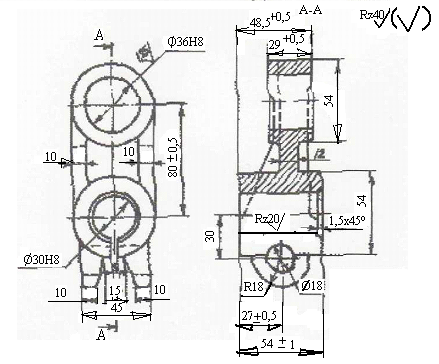

Рисунок А3 - Рычаг

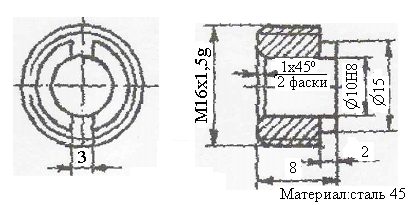

Рисунок А4 - Гайка

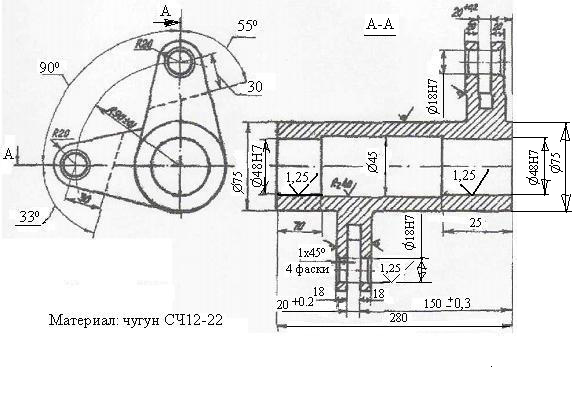

Рисунок А5 -Рычаг

•

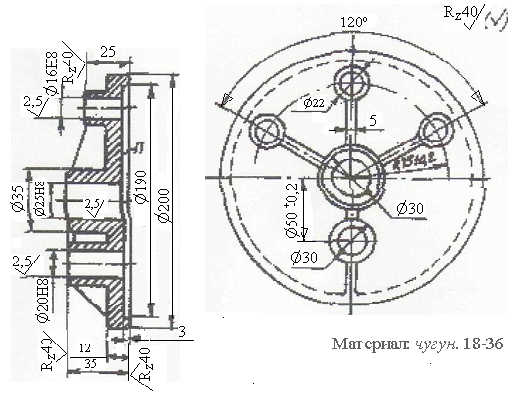

• Рисунок А6 - Крышка регулятора

Материал: сталь 40Х

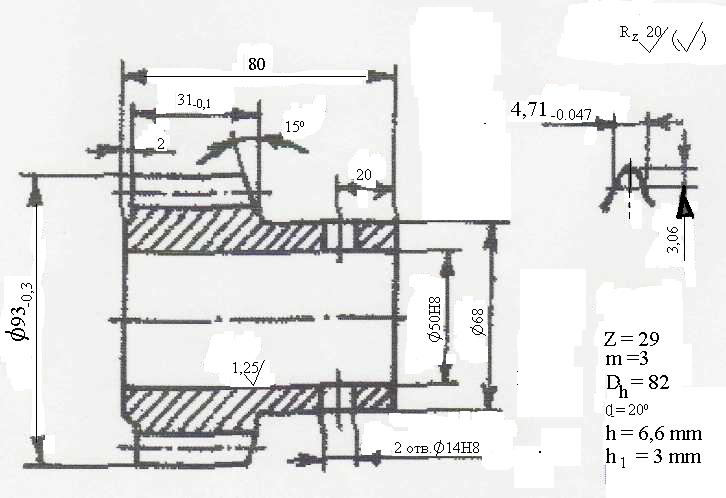

Рисунок А7 - Колесо зубчатое

Материал: СЧ 18-23

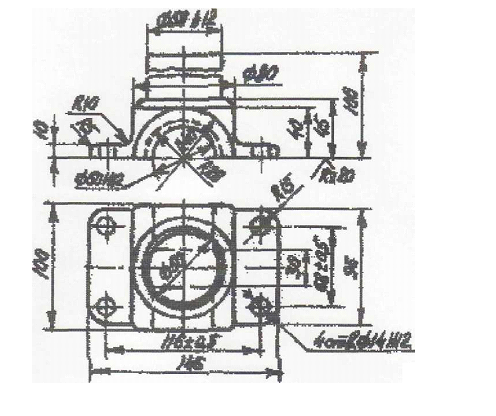

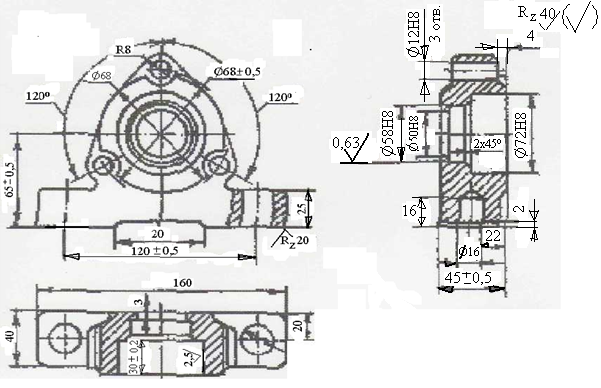

Рисунок А8 - Корпус подшипника

Материал: сталь3

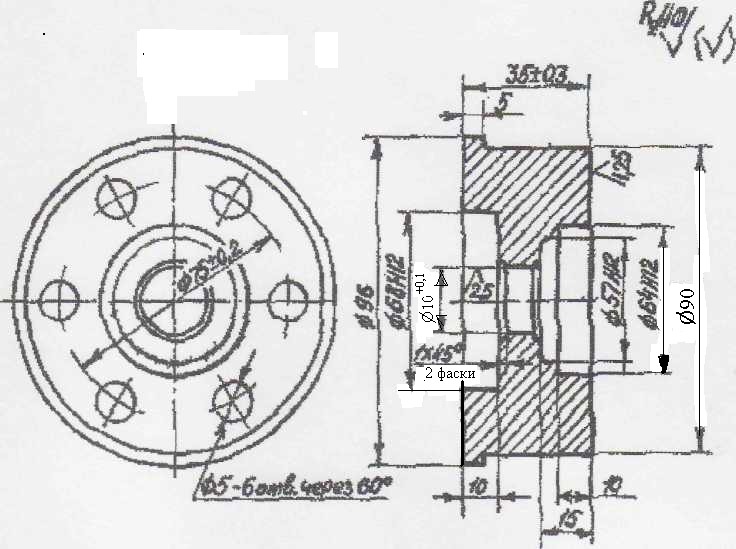

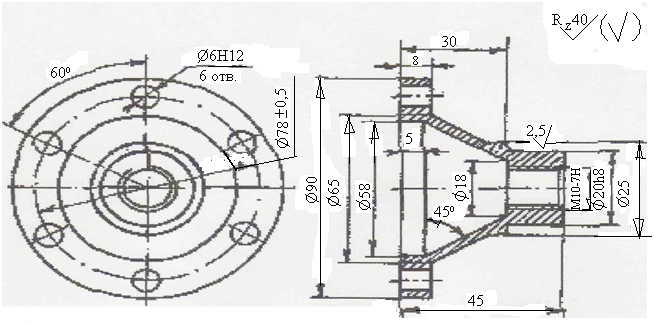

Рисунок А9 - Крышка

Материал: У8-А

НRC 56…60

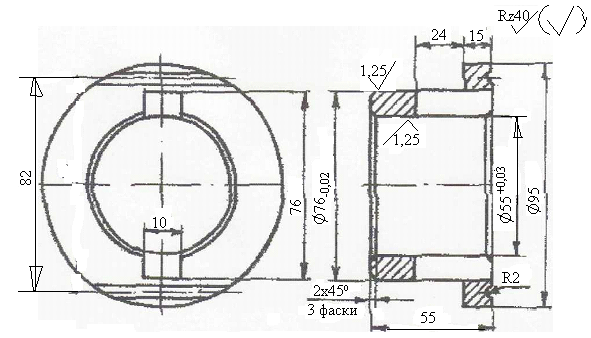

Рисунок А10 -. Втулка

Материал: сталь 20Х

Рисунок А11 - Втулка

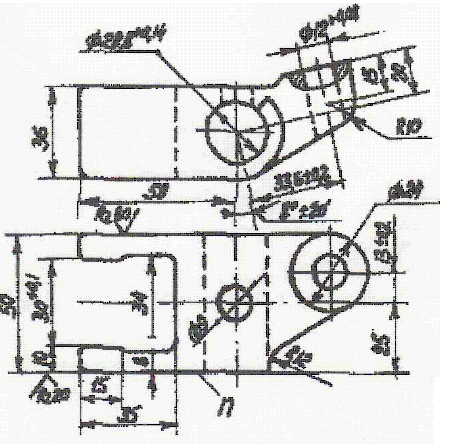

Рисунок А12 -. Вилка

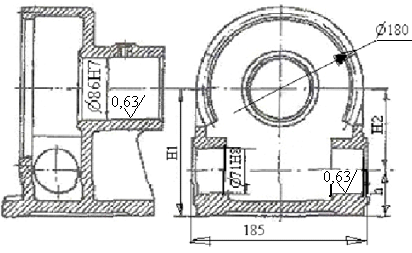

Рисунок А13 - Корпус редуктора

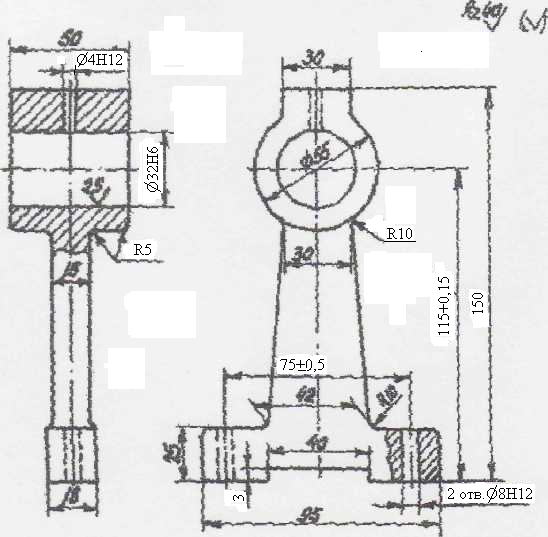

Рисунок А14 - Тяга

Рисунок А15 - Полухомут

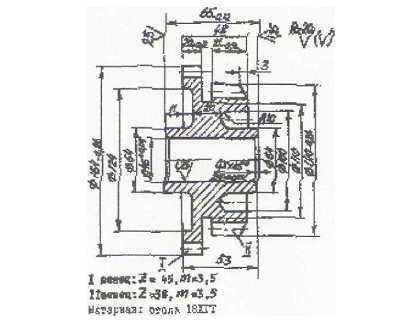

Рисунок А16 - Колесо зубчатое
