Е—нормированная освещенность, лк;

S—площадь помещения, м²;

z – коэффициент неравномерности освещения - это отношение средней освещённости к минимальной.

Обычно значение коэффициента неравномерности принимается исходя из отношения расстояния между светильниками к высоте их подвеса над рабочей поверхностью (L/ Нр). При условии, что отношение L/Нр находится в пределах рекомендуемых значений, коэффициент z может быть принят при использовании ламп накаливания или газоразрядных ламп 1,15, а при установке люминесцентных ламп 1,1. Если требуется рассчитать среднюю освещённость, либо освещение помещения осуществляется отражённым светом, z принимается равным единице и не влияет на результат расчёта.

Кз – коэффициент запаса. Этот коэффициент учитывает снижение освещённости в процессе эксплуатации осветительных приборов из-за загрязнения светильников и ламп, а также ухудшения отражающих свойств поверхностей стен, потолка и пола. Коэффициент запаса выбирается по таблицам, приведённым в СП 52.13330.2011, и зависит от условий среды в освещаемом помещении, а также от типа светильников.

Согласно своду правил по проектированию и строительству СП 31-110-2003 для помещений с нормальной средой коэффициент запаса следует принимать равным 1,4 при использовании люминесцентных ламп и 1,2 для осветительных установок с лампами накаливания. Однако, если чистка светильников затруднена (высота подвеса более 5 метров и отсутствие мостиков), коэффициент запаса следует увеличить на 0,1. Что касается пыльных, влажных, сырых, особо сырых и жарких помещений, при использовании светильников с люминесцентными лампами коэффициент запаса принимается равным 1,7 (1 – 4 эксплуатационная группа), 1,6 (5 – 6 эксплуатационная группа), а для ламп накаливания коэффициент запаса равен 1,4.

Фс —световой поток светильника, лм;

η - коэффициент использования светового потока осветительной установки, зависящий от типа светильника (или к.п.д. светильника). Этот коэффициент принимается по таблице и зависит от коэффициентов отражения стен, потолка и пола, а также индекса помещения и типа КСС используемых светильников (см. прил. 2, к.п.д. светильника 0,55—0,60).

3.7. Рассчитать установленную мощность осветительной установки для заданного помещения

Р_у =Р_сN, Вт (15)

и удельную мощность

Р_уд =Р_у/ S, Вт/м². (16)

3.8. На плане помещения (потолка) отобразить размещение светильников.

4. Контрольные вопросы

4.1. Какие требования предъявляются к общему освещению?

4.2. Сравнить величину потребляемой электроэнергии газоразрядных и светодиодных светильников.

4.3. Что влияет на величину коэффициента пульсации светового потока?

4.4. Как определяется коэффициент естественного освещения (КЕО) е_н,?

4.5. Типы кривых силы света светильников (КСС) и как они характеризуют светильник.

4.6. Какие мероприятия способствуют снижению энергетических затрат на освещение?

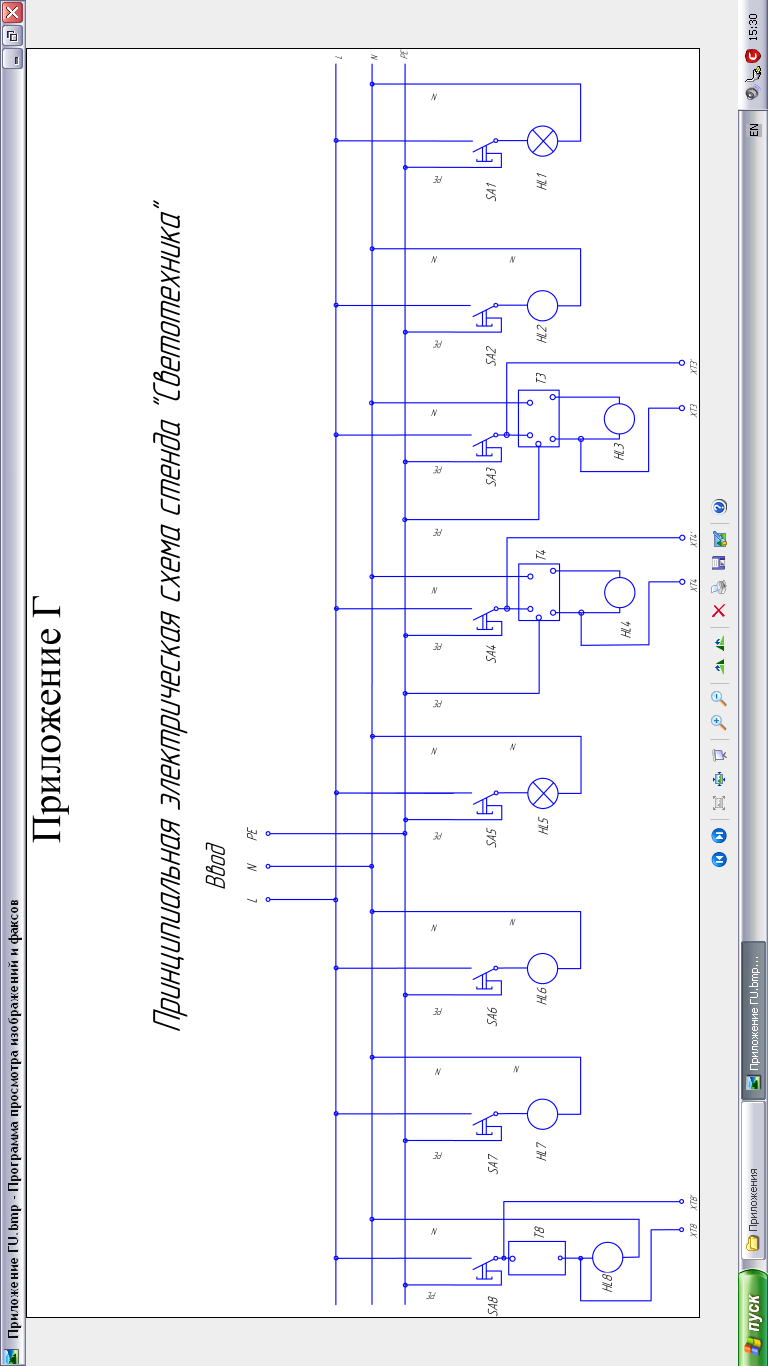

ПРИЛОЖЕНИЕ 1

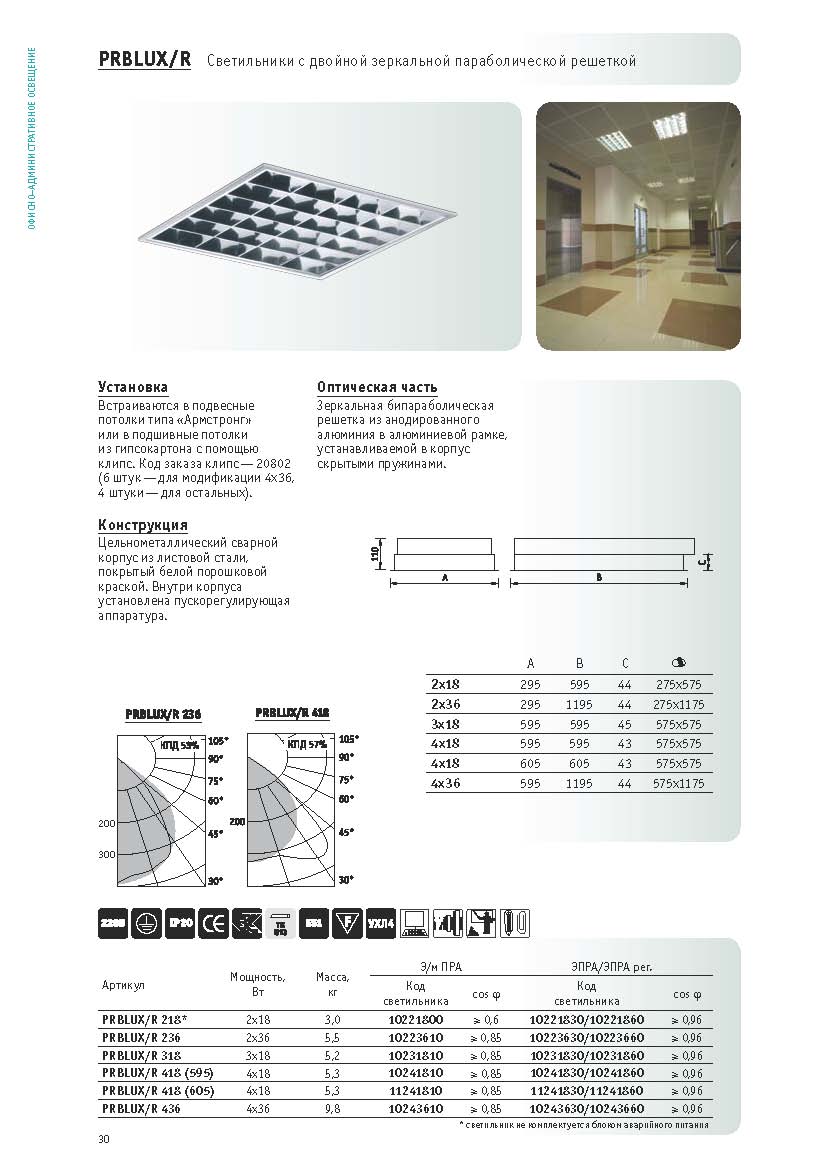

ПРИЛОЖЕНИЕ 2

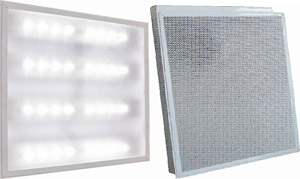

-Светодиодный энергосберегающий светильник СВО-02/1-32/50

Технические характеристики:

Напряжение питающей сети, В  187-242, 50±10 Гц

Температура цвета, К 5400

Температура окружающей среды, Сº от +10 до +40

Степень защиты от внешних воздействий IP20

Класс защиты от поражения электрическим током 1

Потребляемая мощность, Вт 43

Световой поток, лм 2200

Типо - размеры, мм 600х600х90

-Светодиодный энергосберегающий светильник СВО-02/1-64/100

Технические характеристики:

Напряжение питающей сети, В 187-242, 50±10 Гц

Температура цвета, К 5400

Температура окружающей среды, Сº от +10 до +40

Степень защиты от внешних воздействий IP20

Класс защиты от поражения электрическим током 1

Потребляемая мощность, Вт 86

Световой поток, лм 4400

Типо - размеры, мм 600х600х90

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Волков, В. Д. Светотехника [Текст] : учеб. пособие / В. Д. Волков, В. П. Шелякин. - Воронеж: Издательство «Кварта», 2003. - 132 с.

2. Баранов, Л.А. Светотехника и электротехнология [Текст] / Л.А. Баранов, В.А. Захаров. – М.: КолосС, 2006. -344 с.

3. Справочная книга по светотехнике [Текст] / под ред. Ю.Б. Айзенберга. - 2-е изд., перераб. и доп. - М.: Энергоатомиздат, 1995. -526 с.

4. Естественное и искусственное освещение [Текст] : СП 52.13330.2011. Актуализированная редакция СНИП 23-05-95^* : утв. М-вом регионального развития Рос. Федерации 27.12.2010 : ввод. в действие с 20.05.11. – М. : ЭНАС, 2011. – 73 с.
