Материал: Методические указания к выполнению практической работы по дисциплине «Проектирование машиностроительного производства» для бакалавров. Кириллов О.Н., Сай В.А
Продолжение прил.1 |
|||
9 |
Сверлильная |
Вертикально-сверлиль. мод. 2С135 |
14,3 |
10 |
Слесарная |
Верстак |
12.4 |
11 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
19,6 |
12 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
19,3 |
13 |
Термическая |
|
|
14 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
15,8 |
15 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
14,7 |
16 |
Контрольная |
|
|
Вариант № 8 Деталь - «Направляющая». Масса -36 кг. Программа -11200 шт. |
|||
1 |
Фрезерная |
Верт.-фрезерный мод. 6М13П |
12,5 |
2 |
Строгальная |
Строгальный мод. 7В36 |
17,9 |
3 |
Фрезерная |
Верт.-фрезерный мод. 6М13П |
8,2 |
4 |
Фрезерная |
Верт.-фрезерный мод. 6М13П |
9,3 |
5 |
Фрезерная |
Верт.-фрезерный мод. 6М13П |
8,2 |
6 |
Фрезерная |
Верт.-фрезерный мод. 6М13П |
19,2 |
7 |
Сверлильная |
Вертикально-сверлиль. мод. 2С135 |
9,5 |
8 |
Слесарная |
Верстак |
11,4 |
9 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
18,6 |
10 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
18,3 |
11 |
Протяжная |
Вертикально-протяжн. мод. 7Б705 |
6,3 |
12 |
Фрезерная |
Гориз.-фрезерный мод. 6М83Г |
8,2 |
13 |
Фрезерная |
Верт.-фрезерный мод. 6М13П |
8,9 |
Продолжение прил.1 |
|||
14 |
Сверлильная |
Вертикально-сверлиль. мод. 2С135 |
10,3 |
15 |
Сверлильная |
Вертикально-сверлиль. мод. 2С135 |
11,6 |
16 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
15,8 |
17 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
14,7 |
18 |
Термическая |
|
|
19 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
19,2 |
20 |
Шлифовальная |
Плоскошлифовальный мод. ЗБ722 |
18,8 |
21 |
Контрольная |
|
|
Вариант № 9 Деталь - «Планка». Масса -6,5 кг. Программа - 11900 шт. |
|||
1 |
Строгальная |
Строгальный мод. 7В36 |
8,5 |
2 |
Строгальная |
Строгальный мод. 7В36 |
12,9 |
3 |
Фрезерная |
Верт.-фрезерный мод. 6М13П |
8,2 |
4 |
Фрезерная |
Верт.-фрезерный мод. 6М13П |
10,2 |
5 |
Сверлильная |
Вертикально-сверлиль. мод. 2С135 |
7,3 |
6 |
Слесарная |
Верстак |
13,4 |
7 |
Протяжная |
Вертикально-протяжн. Мод. 7Б705 |
6,2 |
8 |
Фрезерная |
Гориз.-фрезерный мод. 6М83Г |
7,4 |
9 |
Сверлильная |
Вертикально-сверлиль. мод. 2С135 |
8,5 |
10 |
Слесарная |
Верстак |
16,4 |
11 |
Контрольная |
|
|
Продолжение прил.1 |
|||||
Вариант № 10 Деталь - «Корпус». Масса -30 кг. Программа - 7860 шт. |
|||||
1 |
Фрезерная |
Гориз.-фрезерный мод. 6Н80 |
19,65 |
||
2 |
Фрезерная |
Гориз.-фрезерный мод. 6Н80 |
20,52 |
||
3 |
Токарная |
Токарный мод. 1284 |
9,67 |
||
4 |
Токарная |
Токарный мод. 1284 |
12,7 |
||
5 |
Фрезерная |
Вертик.-фрезерный мод. 6М12П |
15,4 |
||
6 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
5,7 |
||
7 |
Сверлильная |
Вертикально-сверлиль. мод. 2С135 |
11,2 |
||
8 |
Фрезерная (чистовая) |
Вертик.-фрезерный мод. 6Н104 |
16,3 |
||
9 |
Шлифовальная |
Плоско шлифовальный мод. ЗГ71 |
19,71 |
||
10 |
Контрольная |
|
|
||
Вариант № 11 Деталь - «Кронштейн». Масса -55 кг. Программа - 9090 шт. |
|||||
1 |
Фрезерная |
Вертик.-фрезерный мод. 6Н104 |
14,9 |
||
2 |
Фрезерная |
Вертик.-фрезерный мод. 6Н104 |
12,9 |
||
3 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
25,2 |
||
4 |
Токарная |
Токарный мод. 1284 |
8,7 |
||
5 |
Термическая |
|
|
||
6 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
4,3 |
||
7 |
Токарная |
Токарный мод. 1А730 |
10,7 |
||
8 |
Фрезерная |
Вертик.-фрезерный мод. 6Н104 |
18,3 |
||
9 |
Фрезерная |
Вертик.-фрезерный мод. 6Н104 |
10,7 |
||
Продолжение прил.1 |
||||
10 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
5,1 |
|
11 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
5,9 |
|
12 |
Шлифовальная |
Плоскошлифовальный мод. ЗГ71 |
16,7 |
|
13 |
Шлифовальная |
Плоскошлифовальный мод. ЗГ71 |
19,1 |
|
14 |
Контрольная |
|
|
|
Вариант № 12 Деталь - «Кронштейн». Масса -7кг. Программа - 1050 шт. |
||||
1 |
2 |
3 |
4 |
|
1 |
Фрезерная |
Вертик.-фрезерный мод. 6Н104 |
6,84 |
|
2 |
Токарная |
Токарный мод. 1284 |
9,6 |
|
1 |
2 |
3 |
4 |
|
3 |
Токарная |
Токарный мод. 1284 |
16,7 |
|
4 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
4,8 |
|
5 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
6,1 |
|
6 |
Фрезерная |
Вертик.-фрезерный мод. 6М11 |
15,4 |
|
7 |
Слесарная |
Верстак |
17,3 |
|
8 |
Контрольная |
|
|
|
Вариант № 13 Деталь - «Фланец». Масса-8,2кг. Программа - 12700 шт. |
||||
1 |
Токарная |
Токарный мод. 1284 |
14,6 |
|
2 |
Фрезерная |
Вертик.-фрезерный мод. 6Н104 |
23,4 |
|
Окончание прил. 1 |
|||
3 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
6,8 |
4 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
8,2 |
5 |
Сверлильная |
Вертикально-сверлиль. мод. 2Н150 |
4,9 |
6 |
Слесарная |
|
9,3 |
7 |
Фрезерная |
Вертик.-фрезерный мод. 6М12П |
14,1 |
8 |
Контрольная |
|
|

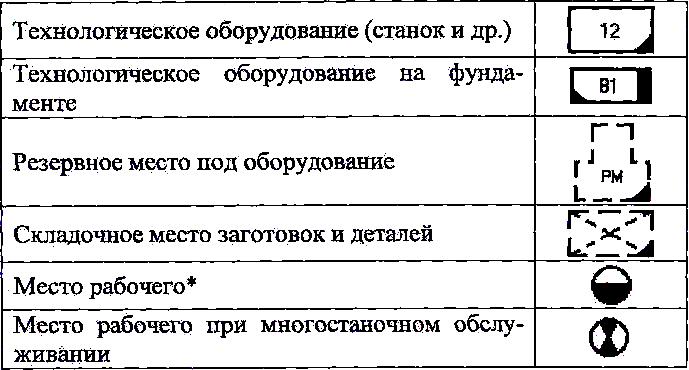

Приложение 2
Технологическое оборудование
* Место рабочего обозначать при необходимости
Приложение 3

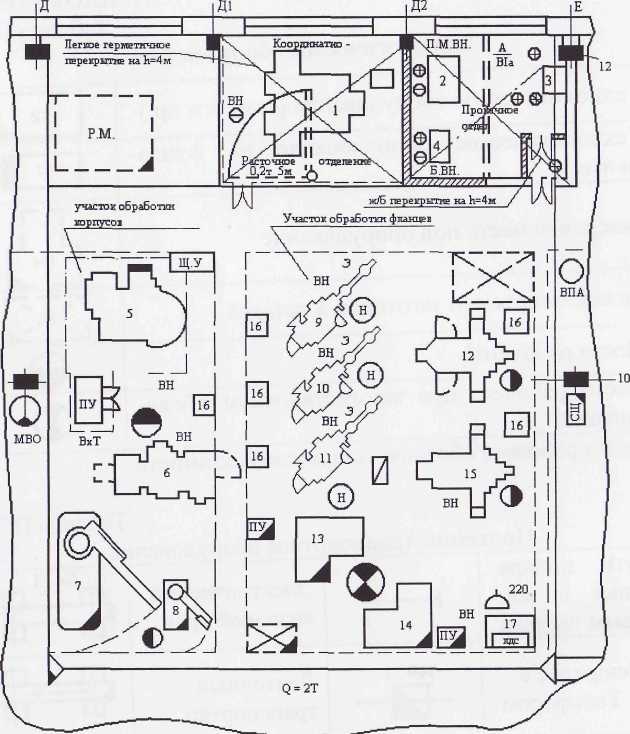

Пример технологической планировки участка цеха
Рис. П.3.1. Планировка участка

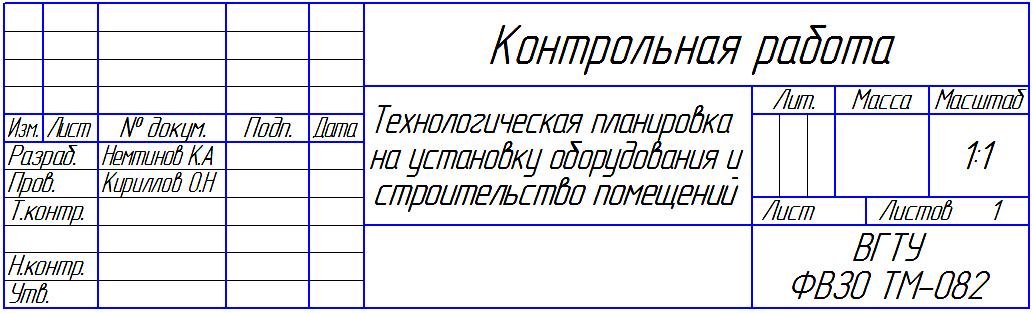

Рис. П.3.2. Штамп к контрольной работе
БИБЛИОГРАФИЧЕСКИИ СПИСОК
Тихомиров В.А. Основы проектирования самолето- строительных заводов и цехов / В.А Тихомиров. М.: Машиностроение, 1975.
Kиселев Е.С. Проектирование механосборочных и вспомогательных цехов машиностроительных предприятий / Е.С. Киселев. Ульяновск: УГТУ, 1999. 120 с.
Федотова Л.А. Проектирование механосборочных цехов / Л.А Федотова. Воронеж: ВГУ, 1980. 295 с.
Насыров Ш.Г. Проектирование участков машиностроительного производства / Ш.Г. Насыров. Оренбург: Оренбургский государственный университет, 2003. 42 с.
