МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

__________________________________

МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ (ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

_______________________________________________________________

Н.С.ДОЛБИКОВА, Л.М. ЗАХАРОВА

ИЗУЧЕНИЕ И ПОВЕРКА СРЕДСТВ ИЗМЕРЕНИЯ ДАВЛЕНИЯ

Лабораторная работа № 12

Методическое пособие по курсам:

«Метрология, стандартизация и сертификация», «Технические измерения и приборы»

_________________________________________

для студентов, обучающихся по направлению «Теплоэнергетика»

Под редакцией Г.М.Ивановой

УДК

621.1. Д 64

Утверждено учебным управлением МЭИ (ТУ)

Подготовлено на кафедре автоматизированных систем управления тепловыми процессами

Рецензенты: докт. техн. наук, профессор А.В.Андрюшин,

Долбикова Н.С., Захарова Л.М.

Д64 Изучение и поверка средств измерения давления. Лабораторная работа № 12: методическое пособие/ Н.С.Долбикова; Захарова Л.М. под ред. Г.М. Ивановой.- М.:

Издательский дом МЭИ, 2009.-8с

Посвящена изучению методов измерения давления и испытанию наиболее распространенных манометров и преобразователей: мембранных напоромеров и пружинных манометров, тензометрических преобразователей давления. При выполнении работы студенты знакомятся с микроманометрами, грузопоршневыми и образцовыми пружинными манометрами, вторичными приборами, в процессе испытаний манометров определяют погрешности измерений давления.

Продолжительность лабораторных занятий – 4 часа.

Предназначено для студентов ИТАЭ, ИПЭЭФ, ЭнМИ, ФЕСТО.

Учебное издание Долбикова Нина Сергеевна, Захарова Людмила .Михайловна

ИЗУЧЕНИЕ И ПОВЕРКА СРЕДСТВ ИЗМЕРЕНИЯ ДАВЛЕНИЯ

Лабораторная работа № 12

Методическое пособие по курсам: «Метрология, стандартизация и сертификация», «Технические измерения и приборы»

для студентов, обучающихся по направлению «Теплоэнергетика»

_______________________________________________________________

Издательство МЭИ, 111250, Москва, Красноказарменная ул., д.14. Отпечатано в ООО «Типография-Н», 141292, Московской обл., Г. Красноармейск, просп. Испытателей, д.25/2

2

1. НАЗНАЧЕНИЕ РАБОТЫ

Лабораторная работа №12 посвящена закреплению теоретических знаний студентов по разделу «Измерение давления», получению навыков по измерению давления с помощью мембранных напоромеров, пружинных манометров и тензометрических преобразователей давления, освоению методики поверки перечисленных приборов.

К работе можно приступать после проработки настоящей инструкции, изучения устройства манометров и преобразователей давления, измерителя-регулятора ИРТ и п.10.1-10.3,10.5;10.6 учебника Ивановой Г.М, Кузнецова Н.Д., Чистякова В.С. «Теплотехнические измерения и приборы».М.: МЭИ.2005

2.ЗАДАНИЕ

1.Изучить методы измерения и устройство напоромеров и

манометров, тензометрических преобразователей давления, образцовых приборов: микроманометров и грузопоршневых манометров.

2.Ознакомиться со схемой установки и размещением приборов на лабораторном стенде, обязательной формой протоколов, приведенных в Приложении 1.

3.Провести работу в следующей последовательности:

3.1.Произвести поверку показаний напоромера во всех оцифрованных отметках шкалы

3.2.Произвести поверку показаний пружинного манометра и комплекта - преобразователь АИР-10 - ИРТ с использованием грузопоршневого манометра.

3.3.Произвести поверку показаний АИР-20 в точках 0; 25; 45; 75; 100 кПа.

3.4.Обработать и оформить результаты испытаний по приведенной

вПриложении 1 форме.

4.Оформить отчет по выполненной работе.

3.ОПИСАНИЕ ЛАБОРАТОРНОГО СТЕНДА

Принципиальная схема лабораторной установки и размещение приборов на лабораторном стенде представлены на рис.1. На стенде установлены поверяемые приборы: напоромеры мембранные, пружинный манометр, преобразователи давления АИР-10 и АИР-20, образцовые приборы: микроманометр и образцовый манометр МО, грузопоршневой манометр, вторичные приборы ИРТ. Описание приборов приведено в указанной выше литературе.

С помощью пневматических тумблеров в положении «От» давление воздуха подается на поверяемые приборы: напоромер мембранный профильный НМП, мембранный напоромер НМ. Давление на входе НМП,

3

НМ и микроманометра ММН, являющегося образцовым прибором, создается с помощью сильфона при вращении ручки 1. При этом пневмотумблер 2 должен быть в положении «Зак», отключая приборы от атмосферы.

На двух колонках грузопоршневого эталонного манометра установлены два поверяемых прибора: пружинный манометр М и преобразователь давления АИР-10, токовый сигнал (4 – 20)мА которого измеряется миллиамперметром ИРТ. Пружинный манометр и АИР-10 имеют диапазон измерения (0 – 600)кПа, этот диапазон показаний имеет также ИРТ.

Манометр (М) и комплект АИР-10 – ИРТ поверяются с помощью образцового грузопоршневого манометра МП-60, на котором они установлены.

Сигнал преобразователя давления АИР-20/М2 измеряется миллиамперметром ИРТ. Преобразователь имеет выходной токовый сигнал (4 - 20)мА и диапазон измерения 100кПа. На преобразователь подается компрессорный воздух, давление которого изменяется редуктором 3 и измеряется образцовым манометром МО.

Напряжение питания на стенд и ИРТ подается при включении тумблера «Общ» и тумблеров «ИРТ 1»,»ИРТ 2».

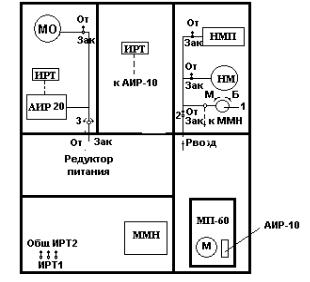

Рис. 1. Общий вид лабораторного стенда

4.ПОРЯДОК И МЕТОДИКА ПРОВЕДЕНИЯ РАБОТЫ

4.1.Поверка напоромера. Для выполнения работы по п. 3.1 при

открытом пневмотумблере 2 проверяют начальные показания поверяемого напоромера и микроманометра при атмосферном давлении на их входах. При отклонении показаний от нулевого значения производится корректировка приборов. У микроманометра корректировка производится

4

путем изменения положения прибора, а у напоромера -смещением показывающей стрелки. Затем приборы отключаются от атмосферы и напорным устройством 1 устанавливаются показания напоромера во всех оцифрованных отметках шкалы Рз. Фиксируются показания микроманометра при повышении Р1 и снижении Р2 давления (прямой и обратный ход). Измеренные значения заносятся в табл.1, образец которой приведен в Приложении 1. Погрешность ( 1,2 Па) напоромера рассчитывается как

где γпр – предел допустимой приведенной погрешности напоромера, указанный на шкале, DР - его диапазон измерения.

4.2. Поверка показаний пружинного манометра и комплектапреобразователь АИР-10 – ИРТ. Для выполнения работы по п. 3.2 вначале проверяются показания манометра и преобразователя при отсутствии избыточного давления, для чего открывается клапан в масленке грузопоршневого манометра. ИРТ, соединенный с АИР-10, должен показать 4 мА , а пружинный манометр 0. Затем масленку закрывают и с помощью грузов создают давления Рд = 100; 200; 300; 400; 500; 600 кПа. Следует учитывать, что поршень с тарелкой для размещения грузов создает давление 100 кПа, при этом поршень с помощью винтового

пресса должен быть поднят до совпадения белой риски на стойке с нижней кромкой тарелки и вращаться рукой по часовой стрелке.

Каждый дополнительный груз, положенный на тарелку, увеличивает давление на 100 кПа. Все выделенные выше операции должны иметь место при установке каждого груза.

Испытания манометра и преобразователя проводятся при повышении давления Рд и его снижении. В табл.2,3 заносятся значения Рд , Р1 и Р2, показания пружинного манометра в табл.2 и комплекта АИР-10 с ИРТ в табл.3

Используя значения Р1 , Р2 показаний манометра и комплекта, по (1) рассчитываются погрешности приборов, а по (2) – вариация их показаний.

Полученные значения погрешностей сопоставляются с паспортными значениями пределов допускаемых погрешностей пружинного манометра, комплекта АИР-10 с ИРТ. Для первого предел допустимой погрешности рассчитывается по (3).

Приведенная погрешность комплекта не должна превышать

5
