В настоящее время используется трехбуквенный код, который представляет собой простую аббревиатуру типа используемого стимулятора. Первая буква указывает стимулируемую камеру, вторая буква обозначает считывающую камеру и третья буква обозначает форму реакции стимулятора на считываемый сигнал. В однокамерном стимуляторе стимуляция и/или распознавание происходят только в одном предсердии или одном желудочке. В двухкамерной системе, в которую включены последовательные и физиологические стимуляторы, стимуляция и считывание осуществляются в предсердиях и желудочках.

Наиболее распространённые режимы стимуляции:

-VVI — однокамерная желудочковая стимуляция по требованию;

-VVIR — то же с частотной адаптацией;

-AAI — однокамерная предсердная стимуляция по требованию;

-AAIR — то же с частотной адаптацией;

-DDD — двухкамерная предсердно-желудочковая биоуправляемая стимуляция;

-DDDR — то же с частотной адаптации

(А — atrium, V — ventricle, D — dual, I — inhibition, S — single, T — triggering, R — rate-adaptive).

Например, согласно этой системе VAT будет означать: стимулятор в режиме детекции ритма предсердия и стимуляции желудочка в режиме биоуправления, без частотной адаптации.

Работа ЭКС существенно меняет картину ЭКГ. При этом работающий стимулятор так изменяет форму комплексов на ЭКГ, что по ним становится невозможно судить о чём-либо. В частности, работа стимулятора может маскировать ишемические изменения и ИМ.

Отличительной особенностью ЭКГ является наличие т.н. «спайков ЭКС», они выглядят как узкие волны, абсолютно не похожие на все остальные зубцы ЭКГ. В зависимости от режима ЭКС, их амплитуда

может варьировать от почти незаметной до 20 мм.

106

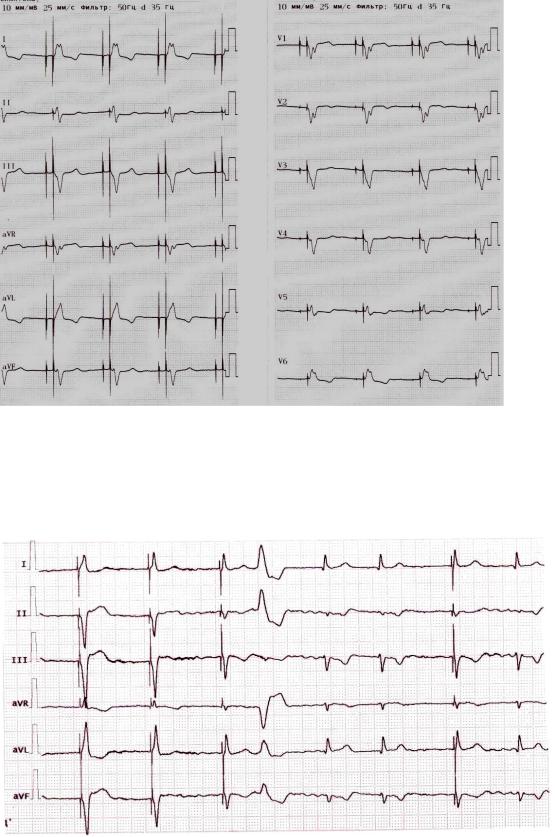

Рис.59. На ЭКГ регистрируются навязанные стимулы 2-х камерного (со стимуляцией предсердий и желудочков) ЭКС, работающего с частотой 60 в 1 мин.

Рис.60. На фоне фибрилляции предсердий регистрируется желудочковая ЭКС с частотой стимуляции 60

имп/мин. 4-й желудочковый комплекс – желудочковая ЭС. 3-й и 7-й желудочковые комплексы – сливные сокращения.

107

8. ЭКГ – ДИАГНОСТИКА ГИПЕРТРОФИИ ОТДЕЛОВ

СЕРДЦА

Гипертрофия сердечной мышцы - это компенсаторная приспособительная реакция миокарда, выражающаяся в увеличении массы сердечной мышцы. Гипертрофия развивается в ответ на повышенную нагрузку при наличии приобретённых или врождённых ПС, либо при повышении давления в МКК или БКК.

8.1. СИНДРОМЫ ГИПЕРТРОФИИ ПРЕДСЕРДИЙ

8.1.1. Синдром гипертрофии ЛП (рис.61)

ЭКГ-признаки:

-зубец P I, II, aVL,V5-V6 широкий, двугорбый, иногда увеличение амплитуды более 2мм

-ширина зубца P превышает 100 мсек

-зубец PV1 отрицательный или двухфазный с резким преобладанием второй отрицательной фазы, ширина которой увеличена - это наиболее характерный признак гипертрофии ЛП.

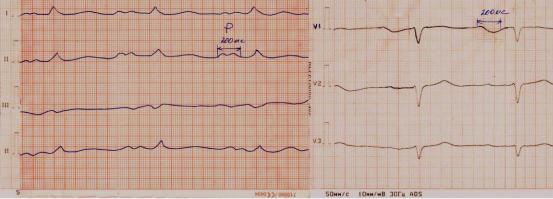

Рис.61. Гипертрофия ЛП.

Предсердный комплекс ЭКГ при гипертрофии ЛП называется "P-

mitrale" и чаще всего он наблюдается у больных митральными ПС,

108

особенно митральным стенозом, при аортальных ПС, ГБ, ИБС,

врожденных ПС с перегрузкой левых его отделов.

8.1.2. Синдром гипертрофии ПП (рис.63.)

ЭКГ-признаки:

-высота зубца P превышает 2-2,5 мм

-ширина зубца P чаще не увеличена

-патологический высокий, остроконечный зубец P регистрируется в отведениях II,III,AVF,V1-V2

Предсердный комплекс ЭКГ при гипертрофии ПП называется "P- pulmonale" и чаще всего он наблюдается у больных хроническими заболеваниями легких, при хроническом легочном сердце,

трикуспидальном стенозе, легочной гипертонии, повторных тромбоэмболиях в системе ЛА.

8.2. СИНДРОМЫ ГИПЕРТРОФИИ ЖЕЛУДОЧКОВ

ЭКГ изменения, характерные для гипертрофии каждого из

желудочков, сводятся к следующему:

1.Высокий вольтаж комплекса QRS;

2.Отклонение ЭОС в сторону гипертрофированного желудочка;

3.Смещение сегмента RS-T книзу от изолинии, дискордантно зубцу

Rв заинтересованных отведениях;

4.Инверсия зубца Т, вызываемая смещением RS-T; он становится низким, сглаженным, двухфазным или отрицательным.

8.2.1. Синдром гипертрофии ЛЖ (рис.62)

Выделяют довольно много ЭКГ-признаков гипертрофии ЛЖ.

Приводим наиболее значимые из них:

- отклонение ЭОС влево (угол альфа меньше 0 градусов)

109

-высокие зубцы RV5, RV6 (RV6>RV5>RV4 - четкий признак гипертрофии ЛЖ)

-глубокие зубцы SV1V2

-RV5V6 > 25мм

-смещение сегмента ST косо вниз от изолинии с выпуклостью,

направленной вверх, и наличие отрицательного зубца Т в отведениях

I,II,aVL,V5,V6

- переходная зона (определяется отведением, в котором зубцы R и S

эквифазные, т. е. их амплитуда по обе стороны изоэлектрической линии равна) при гипертрофии ЛЖ часто смещена к правым грудным отведениям

(в норме переходная зона соответствует отведению V3).

Кроме вышеуказанных, популярными количественными ЭКГ признаками гипертрофии ЛЖ являются:

1.Индекс Соколова–Лайона: RV5,6 + SV1,2 ≥ 35 мм.

2.Корнельский вольтажный индекс: RaVL + SV3 > 20мм.

3.Высота зубца R в отведении aVL больше или равна 11 мм.

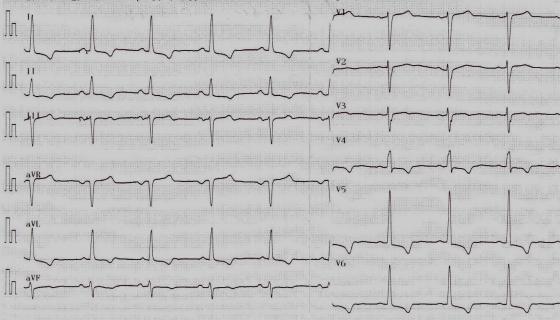

Рис.62. Гипертрофия ЛЖ. Угол альфа= - 15°. Высокий зубец R, косонисходящее смещение сегмента ST и

(-) зубец Т в отведениях I,aVL,V5V6. RV5V6>RV4.
